3.2.1.2. Снятие и установка главного цилиндра сцепления

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель под щитком приборов. Снимите коврик пола у сиденья водителя. Отсосите шприцем жидкость из бачка гидропривода сцепления до тех пор, пока ее уровень не станет ниже штуцера шланга подвода жидкости к главному цилиндру. Отсоедините шланг подвода жидкости к главному цилиндру от бачка гидропривода и заглушите штуцер бачка и шланга. Отверните главный цилиндр от кронштейна педали сцепления. Поднимите педаль сцепления и снимите опорную чашку пружины, пружину и шайбу толкателя главного цилиндра. Снимите стопорное кольцо стержня в сборе с толкателем. Отсоедините от главного цилиндра шланг подвода жидкости и заглушите штуцер цилиндра и шланга.

Установка

Установка главного цилиндра проводится в порядке, обратном снятию. После установки главного цилиндра удалите воздух из гидропривода и проверьте ход педали сцепления до упора.

Установка рабочего цилиндра сцепления: 1 — рабочий цилиндр 2 — прокладка 3 — болт крепления 4 — коробка передач

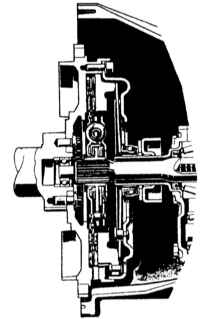

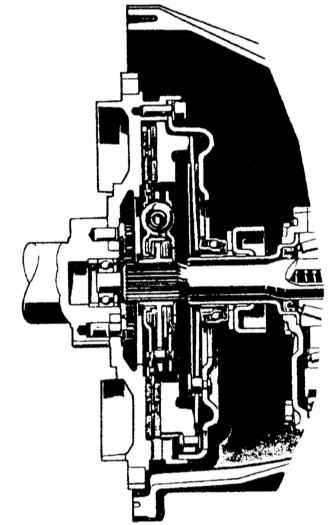

Разрез обычного сцепления
