14.8.3. Снятие и установка розеток бортового электропитания

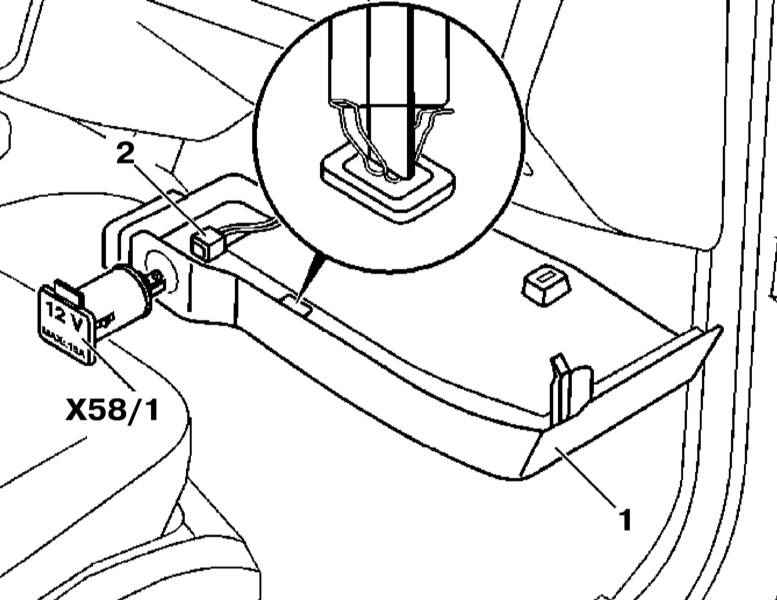

Детали установки передней розетки бортового электропитания
|
|
- Детали установки передней розетки бортового электропитания показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите правую нижнюю крышку (1) панели приборов (см. Главу
Кузов).
- Рассоедините контактный разъем (2) электропроводки.
- Подперев крышку (1), аккуратно высвободите из нее розетку (Х58/1).
- Установка производится в обратном порядке.
|
|
Задняя розетка

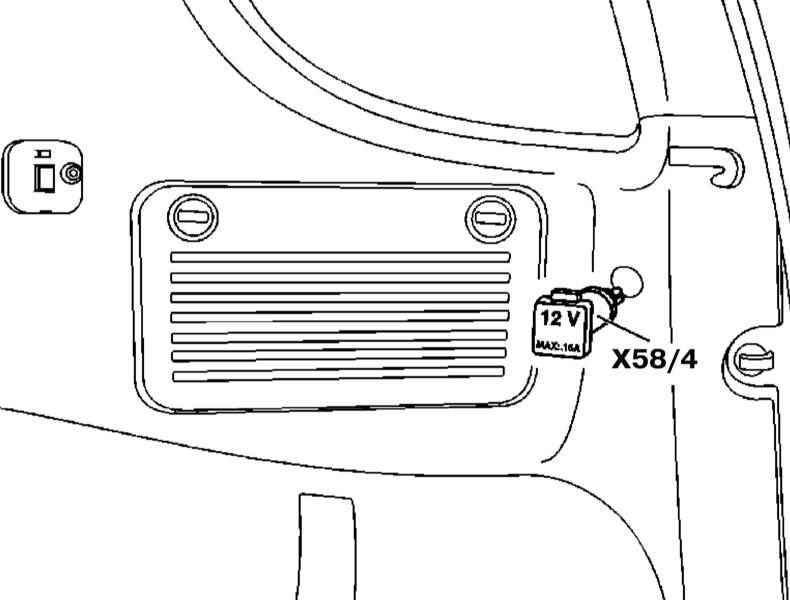

Детали установки задней розетки бортового электропитания
|
|
- Детали установки задней розетки бортового электропитания показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Откройте крышку на правой боковой панели отделки багажного отделения.
- При помощи подходящего клина аккуратно высвободите сборку розетки (Х58/4) из отделочной панели.
- Отсоедините электропроводку и снимите розетку (Х58/4).
- Установка производится в обратном порядке.
|
|
|
