14.8.7. Снятие и установка сборки подрулевых переключателей

Детали установки сборки подрулевых переключателей

Детали установки сборки подрулевых переключателей


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки подрулевых переключателей показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Снимите рулевое колесо и спиральный контактный барабан клаксона/модуля водительской фронтальной подушки безопасности (см. Главу Подвеска и рулевое управление).

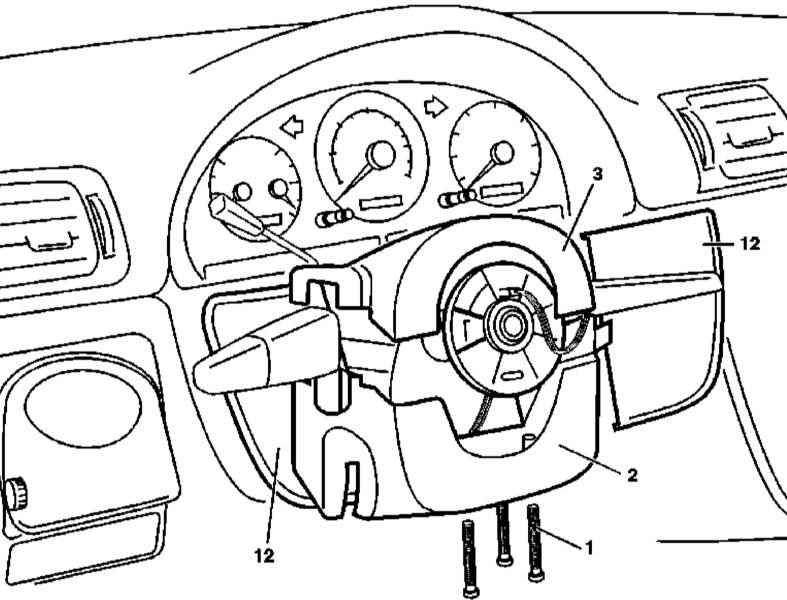

  4. Выверните крепежные винты (1) и снимите нижнюю секцию (2) кожуха рулевой колонки.
  5. Снимите верхнюю секцию (3) кожуха колонки.
  6. Снимите боковые отделочные панели (12), - при соответствующей комплектации рассоедините контактные разъемы электропроводки на панелях.

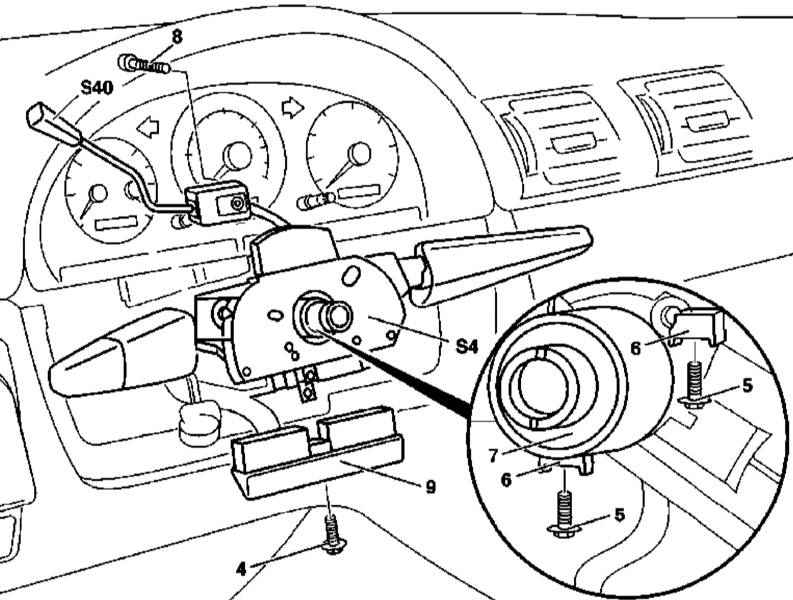

  7. Выверните винты (4) и рассоедините разъем (9).
  8. Выверните винт (8) и снимите переключатель управления функционированием темпостата (S40).
  9. Выверните винты (5) и высвободите сборку комбинированных подрулевых переключателей (S4) из фиксаторов (6) и снимите ее с вала рулевой колонки (7).
  10. Установка производится в обратном порядке.
