14.9.3. Снятие и установка электромоторов привода регулировки положения дверных зеркал заднего вида

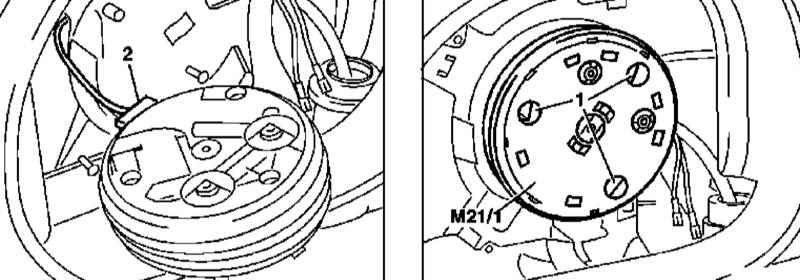

Детали установки электромотора привода регулировки положения дверного зеркала заднего вида

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки сборки электромотора привода регулировки положения дверного зеркала заднего вида показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите наружную крышку зеркала (см. Главу Кузов).

Выверните крепежные винты (1), рассоедините контактный разъем электропроводки (2) и снимите сборку приводного электромотора (М21/1 или М21/2).

Установка производится в обратном порядке.
