14.9.4. Снятие и установка электромотора привода верхнего люка

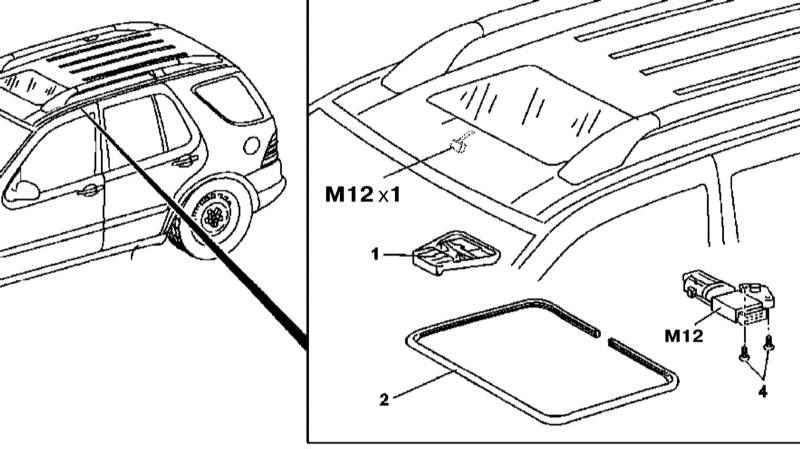

Детали установки электромотора привода верхнего люка

ПОРЯДОК ВЫПОЛНЕНИЯ

Детали установки сборки электромотора привода верхнего люка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.

Снимите сборку салонного светильника (1).

Снимите защитную облицовку (2) края кузовного проема верхнего люка.

Рассоедините контактный разъем электропроводки (М12x1) от сборки электромотора (М12).

Выверните крепежные винты (4) и снимите сборку приводного электромотора (М12), - с целью обеспечения доступа к винтам слегка отогните края панели потолочной обивки.

Установка производится в обратном порядке.

Отгоните автомобиль в мастерскую автосервиса для выполнения синхронизации привода люка.
