4.5.12. Снятие и установка задней торцевой крышки, замена заднего сальника коленчатого вала

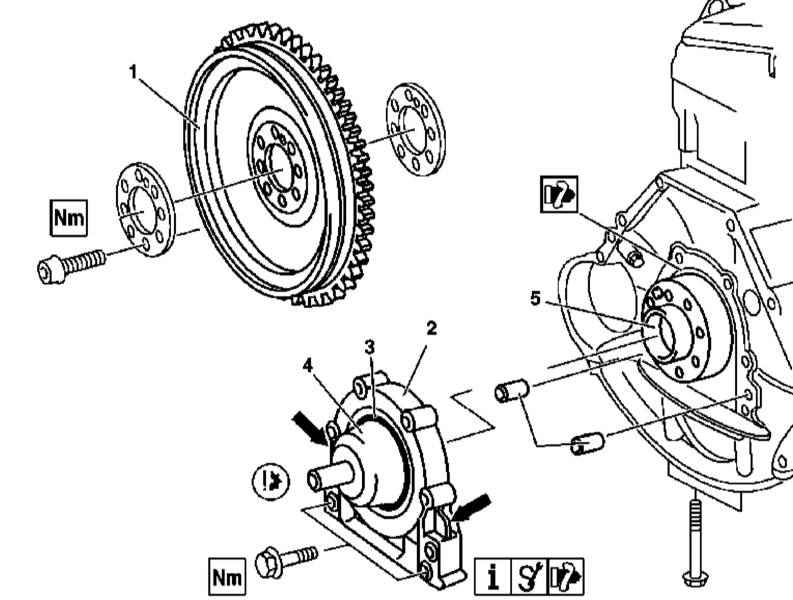

Детали установки задней торцевой крышки/сальника коленчатого вала двигателя серии 612
|
|
|
|
- Детали установки задней торцевой крышки/заднего сальника коленчатого вала на двигателях серии 612 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите маховик/приводной диск (1) (см. Раздел
Снятие и установка маховика/приводного диска).
- Выверните крепежные болты и снимите торцевую крышку (2) в сборе с задним сальником коленчатого вала, - поддевайте крышку в указанных стрелками местах, постарайтесь не повредить уплотнительную прокладку поддона картера.
- Слейте двигательное масло.
- Отпустите болты крепления поддона и слейте из последнего остатки масла.
- Тщательно зачистите сопрягаемые поверхности.
- Установите на место крышку с запрессованным в нее сальником.
|
Если сальник (3) поврежден, крышку следует заменить.
|
- Установите заднее уплотнительное кольцо коленчатого вала (5) (сборочная муфта(4)).
- Установите маховик/приводной диск.
- Затяните болты крепления поддона.
- Залейте в двигатель свежее масло.
- Запустите двигатель и проверьте его на наличие признаков развития утечек.
|
|
М628

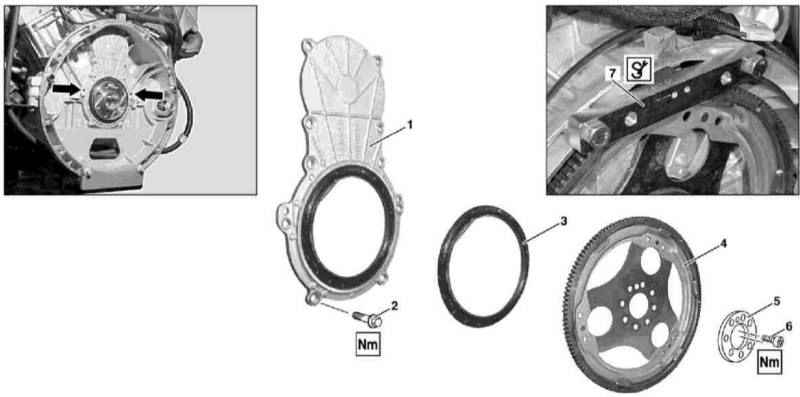

Детали установки задней торцевой крышки/сальника коленчатого вала двигателя серии 628
|
|
|
|
|
|
- Детали установки задней торцевой крышки/заднего сальника коленчатого вала на двигателях серии 628 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Снимите трансмиссию (см. Главу
Автоматичеcкая трансмиссия).
- При помощи специального приспособления (7) заблокируйте зубчатый венец приводного диска.
- Выверните крепежные болты (6) и снимите приводной диск (4) (см. Раздел
Снятие и установка маховика/приводного диска).
- Слейте двигательное масло (см. Главу
Системы питания и выпуска отработавших газов).
- Выверните болты (2) и снимите торцевую крышку (1), аккуратно поддев ее отверткой с плоским жалом в районе установки направляющих втулок.
- Извлеките старый сальник (3)
- Тщательно зачистите сопрягаемые поверхности и, посадив на герметик, установите крышку на место.
- Установите новый сальник (3).
- Дейтсвуя в порядке, обратном порядку демонтажа, установите на место снимавшиеся компоненты.
- Запустите двигатель и проверьте его на наличие признаков развития утечек.
|
|
|
