4.5.3. Замена газораспределительной цепи
Замена газораспределительной цепи на двигателе серии 612

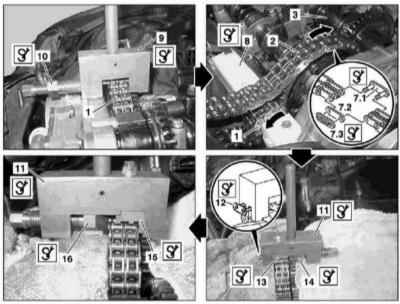

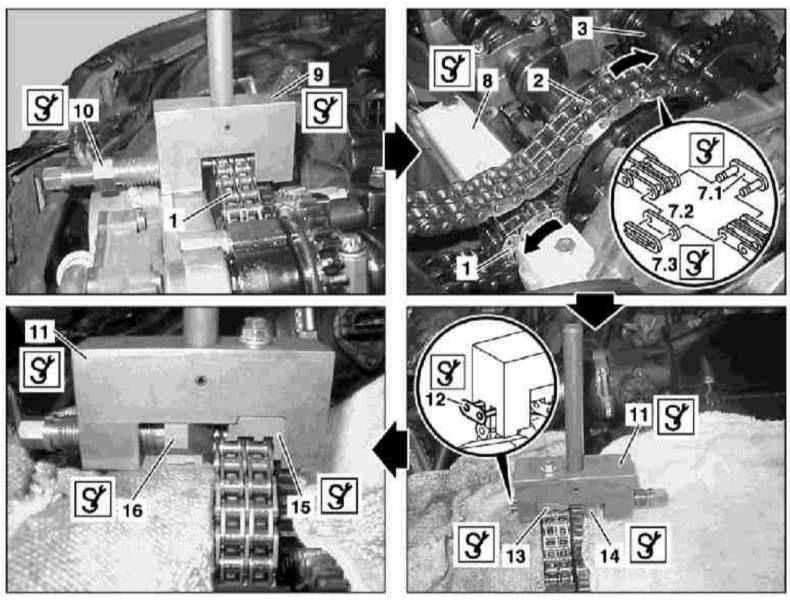

Иллюстративный материал по замене цепи привода ГРМ двигателя серии 612 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снятие
|
|
- Снимите крышку головки цилиндров.
- Снимите вакуумный насос.
- Снимите сборку вентилятора системы охлаждения.
- При помощи специального приспособления расчлените звенья цепи и снимите ее с двигателя.
|
|
Установка
|
|
- Заведите новую цепь (2) на свое штатное место и при помощи специального приспособления произведите сочленение звеньев.
- Выполнив необходимые приготовления (см. Раздел
Снятие и установка компонентов привода ГРМ), установите натяжитель цепи (14).
- Проверьте правильность базового положения распределительных валов (см. Раздел
Проверка базового положения балансировочного вала (только двигатели серии 628)).
- Установите вакуумный насос.
- Установите муфту сцепления вентилятора системы охлаждения.
- Установите крышку головки цилиндров.
- Запустите двигатель и проверьте его на наличие признаков развития утечек.
|
|
М628
Проверка
Замена газораспределительной цепи на двигателе серии 628
|
|

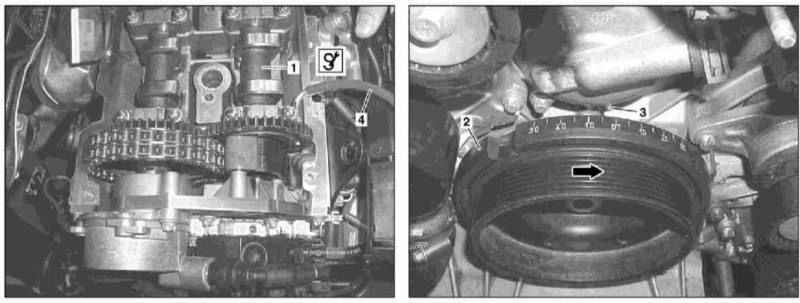

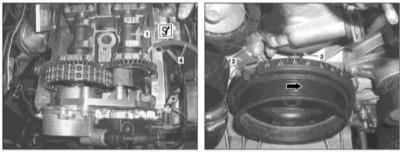

- Иллюстративный материал по проверке состояния цепи привода ГРМ двигателя серии 628 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Оценка степени вытягивания цепи производится посредством проверки положения шкива (2) приводного ремня на заблокированном впускном распределительном вале.
- Снимите крышку правой головки цилиндров.
- Снимите ремень привода вспомогательных агрегатов.
- Провернув двигатель в нормальном направлении (стрелка), заблокируйте впускной вал (1) при помощи приспособления (4).
- Если смещение шкива (2) составляет более 11° (после ВМТ), цепь следует заменить.
- Закончив проверку/замену, установите на место ремень привода вспомогательных агрегатов и крышки головки цилиндров.
|
|
Снятие и установка
Замена газораспределительной цепи на двигателе серии 628

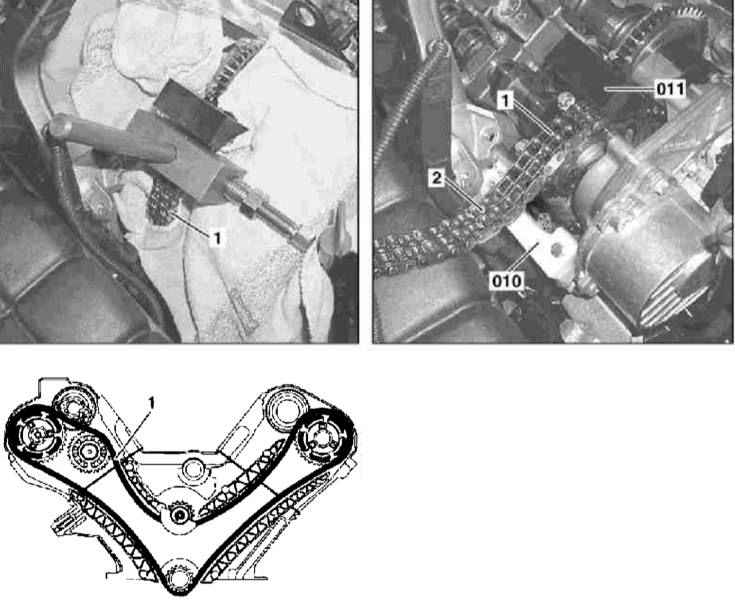

Иллюстративный материал по замене цепи привода ГРМ двигателя серии 628 представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
Снятие
|
|
- Откройте капот и зафиксируйте его в вертикальном положении.
- Снимите крышки головок цилиндров.
- Снимите крышку первого подшипника выпускного распределительного вала правой головки цилиндров (см. Раздел
Снятие и установка компонентов ГРМ).
- Закрепите на правой головке держатели (010 и 011).
- Произведите расчленение звеньев и снимите старую цепь (1) с двигателя.
|
|
Установка
|
