5.2.12. Снятие и установка датчика температуры наружного воздуха, - кроме моделей 163.128
Детали установки датчика температуры наружного воздуха
Детали установки датчика температуры наружного воздуха
|
|
|
|
|
|
- Детали установки датчика температуры наружного воздуха показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
- Опорожните систему охлаждения (см. Главу
Системы питания и выпуска отработавших газов).

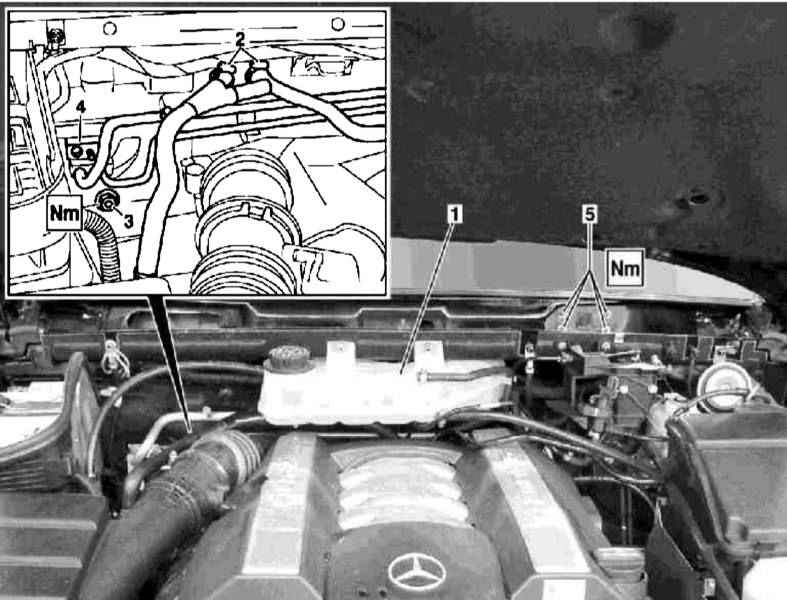

- Выверните крепежные болты и снимите с задней переборки двигательного отсека расширительный бачок системы охлаждения (1).
- Отсоедините шланги охладительного тракта (2) от теплообменника отопителя.
- В условиях мастерской автосервиса произведите разрядку системы кондиционирования воздуха.
- Снимите крышку расширительного клапана (4).
- Отдайте гайку (3) крепления расширительного клапана (4).
- Отсоедините от расширительного клапана рефрижераторные линии.
- Снимите сборку привода стеклоочистителей.
- Отдайте гайки (5) панели приборов на переборке двигательного отсека.
- Снимите панели отделки стоек А.
- Отдайте расположенные слева под панелью приборов пластмассовые гайки панели крепления панели отделки.
- Снимите панель отделки ножного колодца.

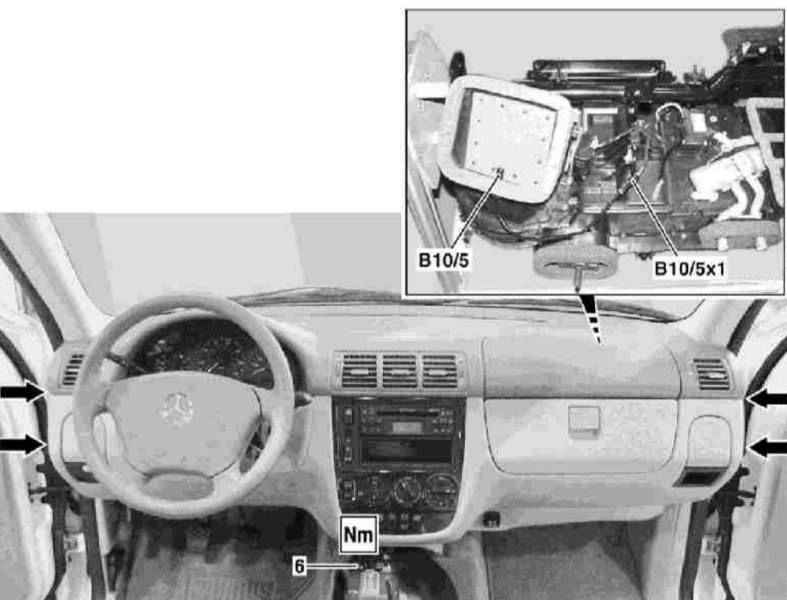

- Снимите резиновые заглушки и выверните винты крепления панелиприборов к стойкам А (стрелки).
- Снимите сборку центральной консоли (см. Главу
Кузов).
- Выверните болт (6) под панелью приборов.
- Оттяните панель приборов назад и разверните таким образом, чтобы открылся доступ к ее задней стороне.
- Рассоедините контактный разъем электропроводки (В10/5x1) датчика температуры наружного воздуха.
- Отсоедините кабель, идущий от датчика к кожуху испарителя кондиционера воздуха/теплообменника отопителя.
- Извлеките датчик температуры наружного воздуха (В10/5) из воздушного рукава.
- Установка производится в обратном порядке, - заправку системы кондиционирования следует производить в условиях мастерской автосервиса.
- В заключение проверьте систему охлаждения на наличие признаков развития утечек.
|
|
|
