6.1.11. Снятие и установка топливной распределительной магистрали и инжекторов

Детали установки топливной магистрали на моделях 163.136 (дви-гатель серии 111)

1/1 — Сервисный клапан
16/8 — Уплотнительное кольцо
17 — Топливная магистраль

17/2 — Линия возврата топлива
17/3 — Линия подачи топлива
Y62 — Инжектор

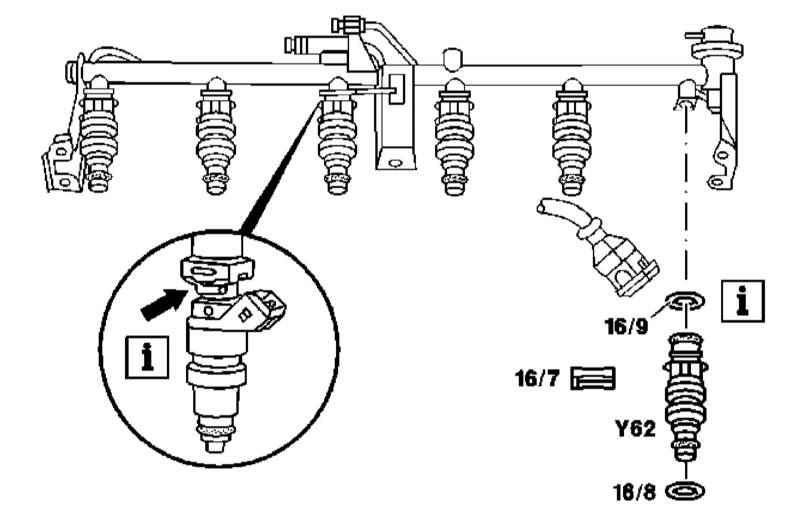

Детали установки топливных инжекторов на моделях 163.136 (двигатель серии 111)

16/7 — Противоротационный замок

Стрелка — 4-конечная насадка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки топливной распределительной магистрали и инжекторов на моделях 163.136 (двигатель серии 111) показаны на иллюстрации и иллюстрации Местоположение сервисного клапана (1/1) сброса давления на топливной магистрали двигателя серии 111. Местоположение сервисного клапана (1/1) сброса давления на топливной магистрали двигателя серии 111, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите обводной рукав воздухоочистителя (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
  3. Сбросьте давление в системе питания через сервисный клапан (см. Раздел Сбрасывание давления в топливной системе бензинового двигателя).
  4. Выверните крепежные болты и снимите топливную магистраль (17).
  5. Отсоедините линии возврата (17/2) и подачи (17/3) топлива и электропроводку инжекторов (Y62)
  6. В случае необходимости снимите топливные инжекторы (Y62).
  7. Установка производится в обратном порядке, - не забудьте заменить уплотнительные кольца (16/8 и 16/9), которые перед установкой следует смазать маслом.

Модели 163.154/157/172/174

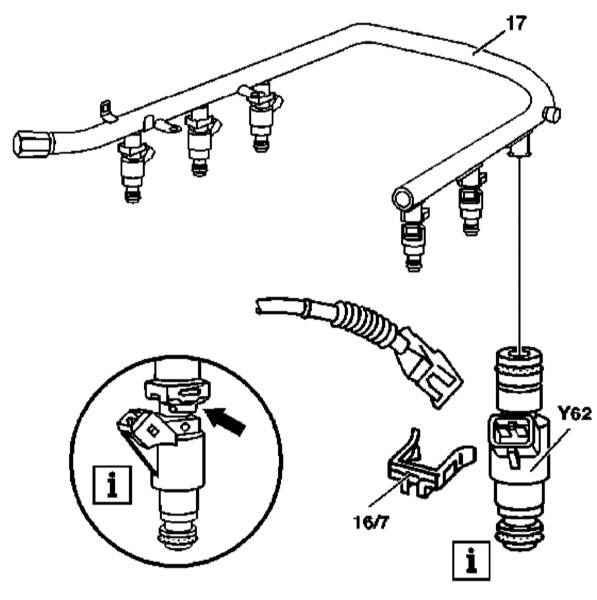

Детали установки топливных инжекторов на моделях 163.154/157/172/174 (двигатель серии 111)

16/7 — Противоротационный замок

Стрелка — 4-конечная насадка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки топливной распределительной магистрали и инжекторов на моделях 163.154/157/172/174 (двигатели серий 112 и 113) показаны на иллюстрации и иллюстрации Местоположение сервисного клапана (1/1) сброса давления на топливной магистрали двигателей серий 112 и 113, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите панель отделки крышки головки цилиндров/воздухоочиститель.

На моделях с закрепленным на двигателе воздухоочистителем снимите резонаторную камеру (2/1).

  1. Выверните винты (1/4) и снимите пластмассовую крышку.
  2. Сбросьте давление в системе питания через сервисный клапан (см. Раздел Сбрасывание давления в топливной системе бензинового двигателя).
  3. Отсоедините линию подачи топлива (17/2).
  4. Отсоедините электропроводку от инжекторов (Y62).
  5. Выверните крепежные винты (17/1) и снимите сборку топливной магистрали (17) с инжекторами (Y62) с впускного трубопровода.
  6. В случае необходимости снимите инжекторы.
  7. Установка производится в обратном порядке, - не забудьте заменить уплотнительные кольца (16/8 и 16/9), которые перед установкой следует смазать маслом.
