6.1.12. Снятие и установка топливопровода, идущего от топливного фильтра к топливной магистрали, - модели 163.154.157 / 172 / 174 / 175

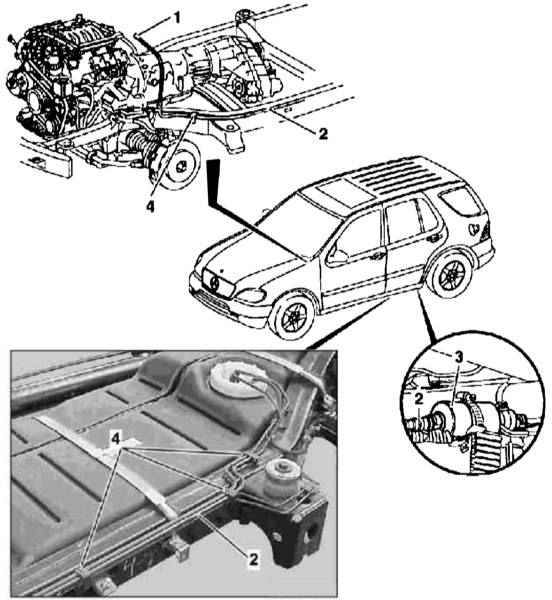

Детали установки топливопровода, соединяющего топливный фильтр с распределительной магистралью на моделях 163.154.157/172/174/175 (двигатели серии 112 и 113, кроме 113.981)
|
|
|
|
- Детали установки топливопровода, соединяющего топливный фильтр с распределительной магистралью на моделях 163.154.157/172/174/175 (двигатели серии 112 и 113, кроме 113.981) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
- Загоните автомобиль на подъемник.
- Откройте капот и зафиксируйте его в вертикальном положении.
- Снимите панели отделки силового агрегата.
- Сбросьте давление в системе питания через сервисный клапан (см. Раздел
Сбрасывание давления в топливной системе бензинового двигателя).
- Отсоедините линию подачи топлива (1), - слейте остатки топлива в приготовленную емкость, сразу же закупорьте открытые концы линий.
- Снимите оба левых колеса и локеры защиты колесных арок.
- Снимите левые дефлекторы антигравийной защиты днища.
- Выверните винты крепления кузова к раме и приподнимите левый край кузовной сборки.
- Отсоедините топливопровод (2) от сборки топливного фильтра (3), - сразу же закупорьте открытый конец линии.
- Высвободите топливопровод (2) из промежуточных фиксаторов (4) на раме и, потянув назад, снимите его с автомобиля.
- Установка производится в обратном порядке. В заключение проверьте топливный тракт на наличие признаков развития утечек.
|
|
|
