6.2.10. Снятие и установка топливной распределительной магистрали и форсунок

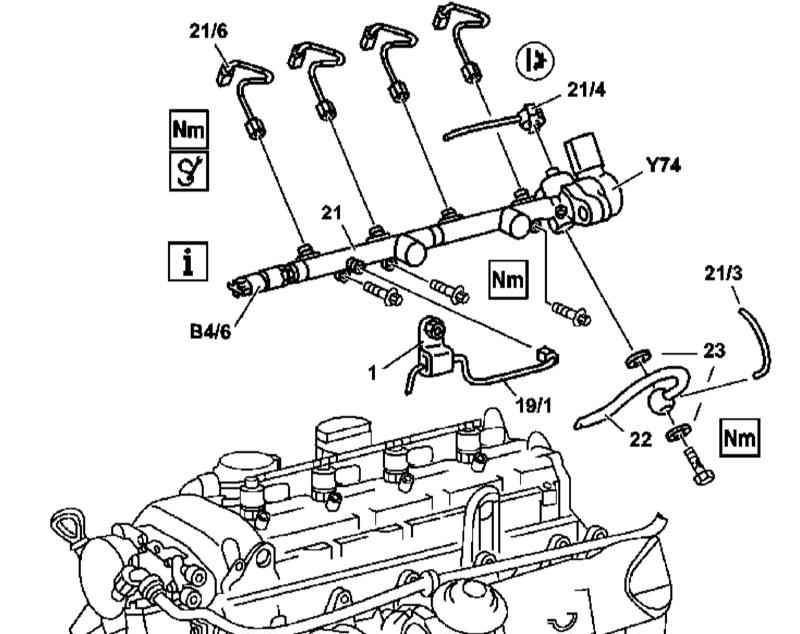

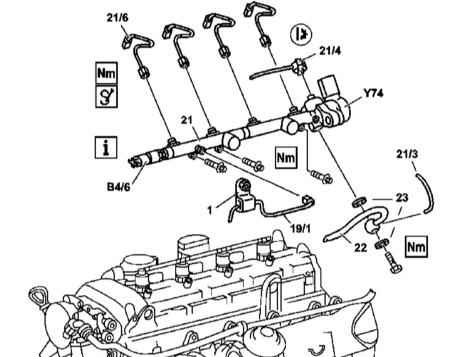

Детали установки топливной распределительной магистрали на моделях 163.113 (двигатель серии 612)

1 — Опорный кронштейн напорной линии
19/1 — Напорная линия ТНВД
21 — Топливная магистраль
21/3 — Линия отвода масла
21/4 — Линия возврата топлива

21/6 — Топливопроводы форсунок
22 — Линия возврата топлива из охладителя
23 — Уплотнительные кольца
В4/6 — Датчик давления топливной магистрали
Y74 — Клапан-регулятор давления


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки топливной распределительной магистрали на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите панели отделки крышки головки цилиндров.
  3. Отсоедините электропроводку от датчика (В4/6) и клапана-регулятора давления (Y74).
  4. Снимите топливопроводы форсунок (21/6).
  5. Снимите от топливной магистрали (21) напорную (19/1) и возвратную (21/4) линии.
  6. Снимите линию возврата топлива из охладителя (22) и линию отвода масла (21/3).
  7. Снимите топливную магистраль, в случае необходимости снимите форсунки (см. ниже).
  8. Установка производится в обратном порядке, - не забудьте заменить все уплотнительные элементы.
  9. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Форсунки

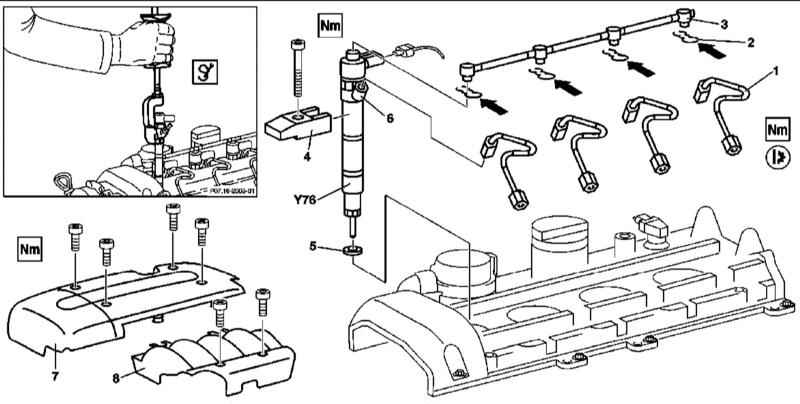

Детали установки форсунок на моделях 163.113 (двигатель серии 612)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки форсунок на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите расширительный бачок системы охлаждения.
  3. Снимите панели отделки крышки головки цилиндров (7 и 8).
  4. Отсоедините от форсунок (Y76) электропроводку.
  5. Отпустите фиксаторы (2) и снимите линию отвода масла (3).
  6. Снимите фиксаторы (4) и извлеките форсунки (Y76).
  7. Установка производится в обратном порядке, - не забудьте заменить уплотнительные элементы.
  8. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Модели 163.128

Магистраль

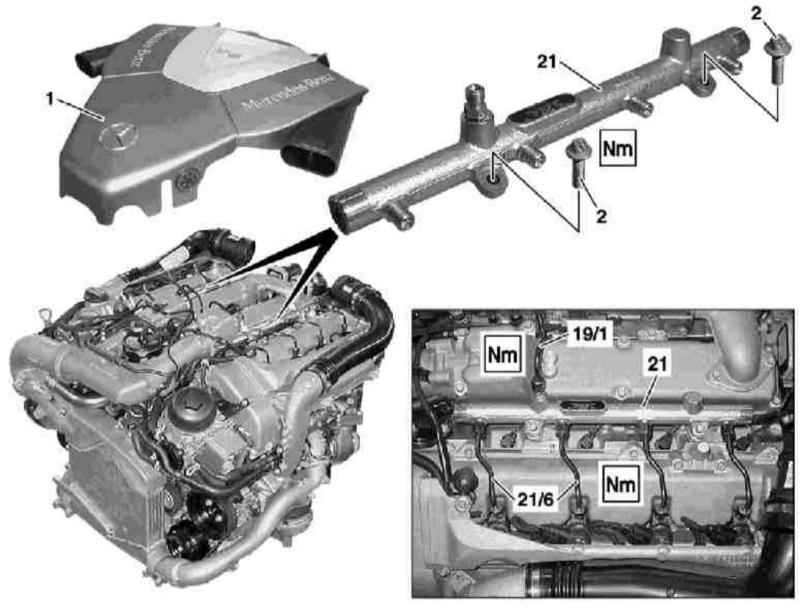

Детали установки топливной распределительной магистрали на моделях 163.128 (двигатель серии 628)

1 — Воздухоочиститель
2 — Болты
19/1 — Напорная линия клапанный блок/топливная магистраль

21 — Топливная магистраль
21/6 — Топливопроводы форсунок


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки топливной распределительной магистрали на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите воздухораспределитель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
  3. Снимите топливопроводы форсунок (21/6) и напорную топливную линию (19/1).
  4. Выверните болты (2) и снимите топливную магистраль (21).
  5. Установка производится в обратном порядке, - затягивайте крепежные болты только после установки напорных линий.
  6. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).

Форсунки

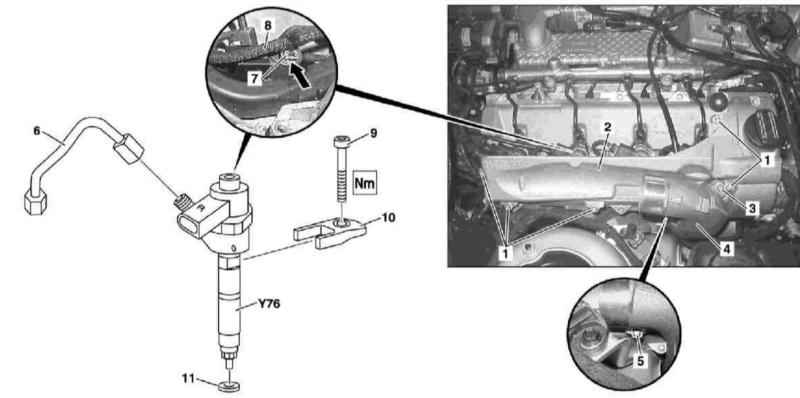

Детали установки форсунок на моделях 163.128 (двигатель серии 628)

1 — Винты
2 — Крышка
3 — Винт
4 — Впускной воздуховод тракта наддува
5 — Винт
6 — Топливопровод форсунки

7 — Фиксатор
8 — Линия отвода масла
9 — Винт
10 — Фиксатор
11 — Уплотнительное кольцо
Y76 — Форсунка


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки форсунок на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите воздухораспределитель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
  3. Снимите левый воздуховод (4).
  4. Снимите левое переднее колесо и локер защиты колесной арки.
  5. Отсоедините впускной воздуховод от крышки головки цилиндров и отведите его в сторону.
  6. Снимите правую и левую крышки форсунок (2).
  7. Отсоедините от форсунок электропроводку и топливопроводы (6).
  8. Отпустите фиксаторы (7), затем снимите и отведите в сторону линии отвода масла (8).

Фиксаторы подлежит замене в обязательном порядке!

  1. Снимите фиксаторы (10) и извлеките форсунки (Y76).
  2. Установка производится в обратном порядке, - не забудьте заменить уплотнительные элементы.
  3. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
