6.2.16. Снятие и установка модуля управления впрыском топлива

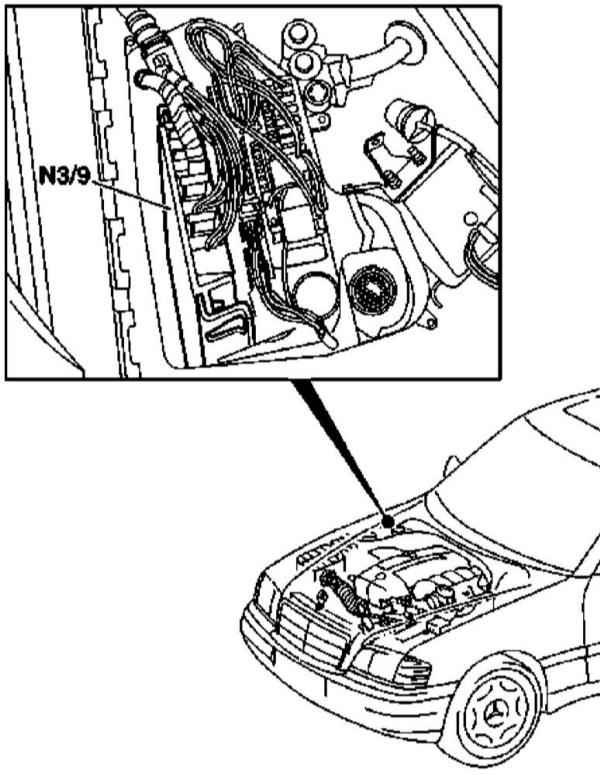

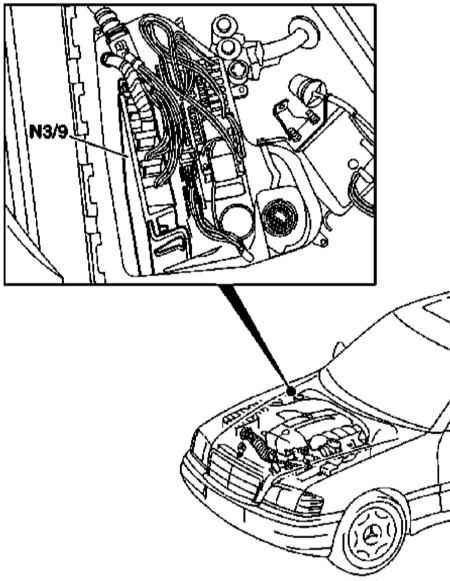

Детали установки модуля управления CDI (N3/9) на моделях 163.113 (двигатель серии 612)


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки модуля управления впрыском (CDI) на моделях 163.113 (двигатель серии 612) показаны на сопр.иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите крышку монтажного блока, расположенного в левой части двигательного отсека.
  3. Отсоедините электропроводку и извлеките модуль управления (N3/9).
  4. Установка производится в обратном порядке, - проследите за надежностью фиксации контактного разъема.

Модели 163.128

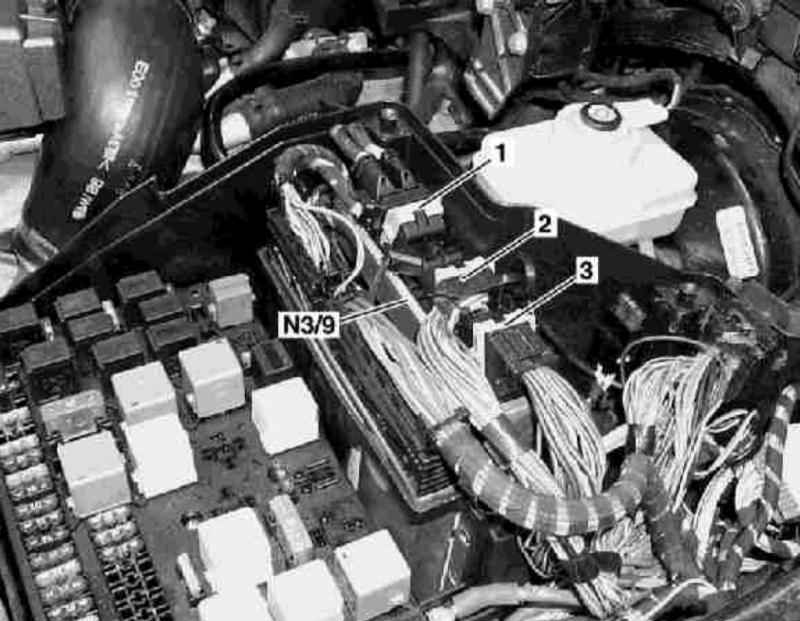

Детали установки модуля управления CDI на моделях 163.128 (двигатель серии 628)

1 — Контактный разъем модуля управления
2 — Контактный разъем модуля управления

3 — Контактный разъем модуля управления
N3/9 — Модуль управления CDI


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки модуля управления впрыском (CDI) на моделях 163.128 (двигатель серии 628) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Отсоедините отрицательный провод от батареи.
  3. Откройте капот и зафиксируйте его в вертикальном положении.
  4. Снимите крышки с монтажного блока предохранителей/реле.
  5. Отпустите фиксаторы и рассоедините контактные разъемы электропроводки (сначала 3, затем 1 и 2) модуля управления CDI (N3/9).
  6. Потянув вверх, извлеките модуль управления (N3/9).
  7. Установка производится в обратном порядке, - в первую очередь подсоединяется и фиксируется разъем (1). Проследите за надежностью фиксации разъемов.
  8. В заключение очистите память модуля системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
