6.2.9. Снятие и установка топливного насоса высокого давления (ТНВД)

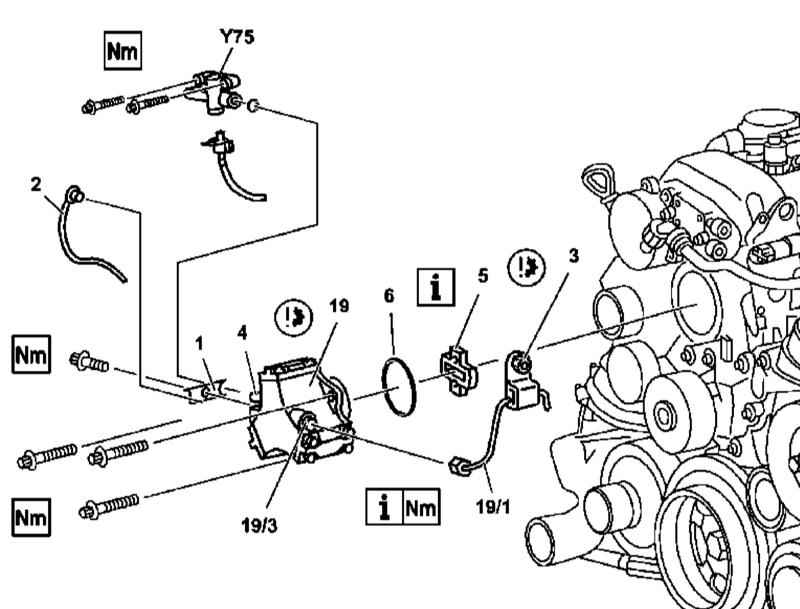

Детали установки ТНВД на моделях 163.113 (двигатель серии 612)

1 — Опорный кронштейн
2 — Линия возврата топлива
3 — Опорный кронштейн напорной линии
4 — Переходная насадка
5 — Приводной элемент

19 — ТНВД
19/1 — Напорная линия ТНВД
19/3 — Резьбовой штуцер
Y75 — Электрический запорный клапан


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки ТНВД на моделях 163.113 (двигатель серии 612) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
  2. Снимите панели отделки крышки головки цилиндров.
  3. Снимите ремень привода вспомогательных агрегатов.
  4. Отболтите от ТНВД (19) напорную линию (19/1).
  5. Снимите с насосной сборки кронштейн (1).
  6. Отсоедините от ТНВД (19) линию возврата топлива (2).
  7. Снимите электрический запорный клапан (Y75).
  8. Выверните крепежные болты и снимите сборку ТНВД (19).

Не вскрывайте сборку ТНВД, - в случае необходимости снимите приводной элемент (5)!

  1. Отсоедините от ТНВД соединительный патрубок (4).
  2. Установка производится в обратном порядке. Не забывайте заменять все уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей.

Приводной элемент заменяется в комплекте с промежуточной звездочкой привода ТНВД (см. Главу Двигатель).

Модели 163.128

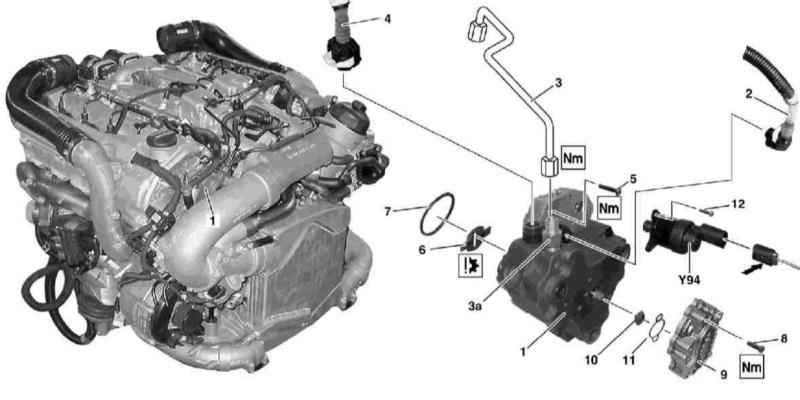

Детали установки ТНВД на моделях 163.128 (двигатель серии 628)

1 — ТНВД
2 — Линия подачи топлива
3 — Напорная линия ТНВД
3а — Резьбовой штуцер
4 — Линия возврата топлива
5 — Болт
6 — Плавающая муфта опережения угла впрыска

7 — Уплотнительное кольцо
8 — Болт
9 — Предварительный топливный насос
10 — Приводной элемент
11 — Уплотнительное кольцо
12 — Болт
Y94 — Клапан контроля качества смеси

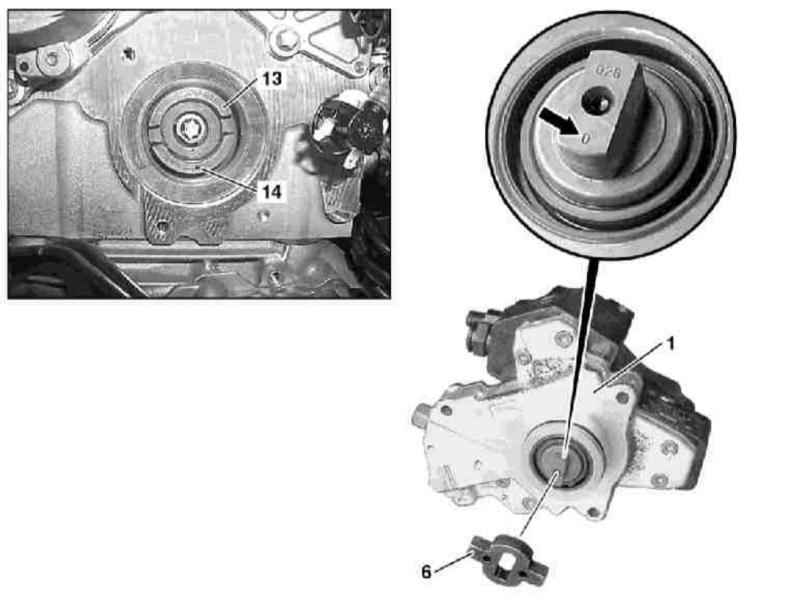

Детали установки ТНВД на моделях 163.128 (двигатель серии 628)

1 — ТНВД
6 — Плавающая муфта опережения угла впрыска

13 — Промежуточная звездочка привода ТНВД с центробежным корректором
14 — Гнездо


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Детали установки ТНВД на моделях 163.128 (двигатель серии 628) показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
  2. Снимите позиционер дроссельной заслонки с верхними воздушными рукавами.
  3. Отболтите от ТНВД (1) напорную линию (3) и линию возврата топлива (4).
  4. Отсоедините коммуникационную линию (стрелка) от клапана контроля качества смеси (Y94).
  5. Выверните болты (5) и снимите сборку ТНВД (1).

Не вскрывайте сборку ТНВД, - в случае необходимости снимите плавающую муфту (6)!

  1. Оцените степень износа плавающей муфты (6), в случае необходимости произведите замену.
  2. Установка производится в обратном порядке, - проследите, чтобы при установке ТНВД гнездо (13) промежуточной звездочки было развернуто в том же направлении, что и нулевая метка (стрелка). Не забудьте заменить уплотнительный элемент натяжителя. Не забывайте заменять все уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей.
