4.6.5. Снятие и установка передней крышки

1. Снимите крышку головки цилиндров.
2. Выверните натяжитель цепи.
3. Снимите топливоподкачивающий насос.
4. Отсоедините переднюю крышку.
5. Приподнимите стопор верхней направляющей. Верхняя направляющая не снимается.
6. Снимите вперёд переднюю крышку.

1. Очистите сопрягаемые поверхности на передней крышке и прилегающую поверхность.

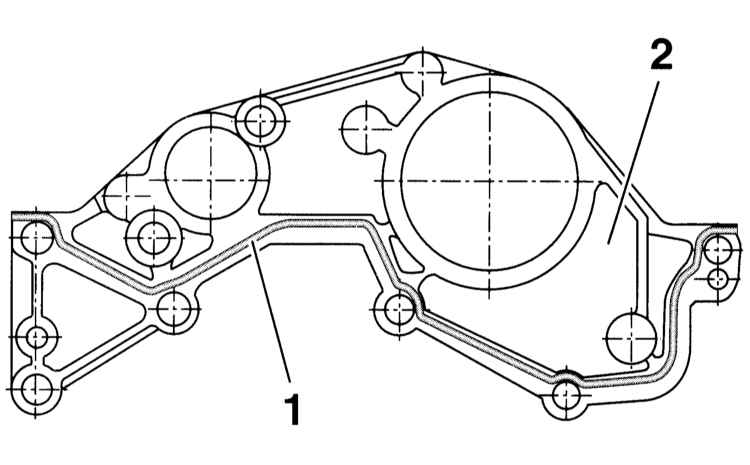

2. Нанесите в виде валика толщиной 1.5 ± 0.5 мм герметик (1), как показано на иллюстрации. В качестве герметика можно применять Loctite-5900.

3. Установите переднюю крышку (2) и закрепите её моментом 14Нм. При этом закрепите также держатель электрического провода клапана отключения.

Крышку закрепите в течение 10 мин после нанесения герметика. Герметик не размазывайте.

4. Установите насос предварительной подачи топлива.
5. Установите натяжитель цепи с новым уплотнительным кольцом.
6. Установите крышку головки цилиндров.
