8.2. Двигатели с впрыском топлива




ОБЩИЕ СВЕДЕНИЯ

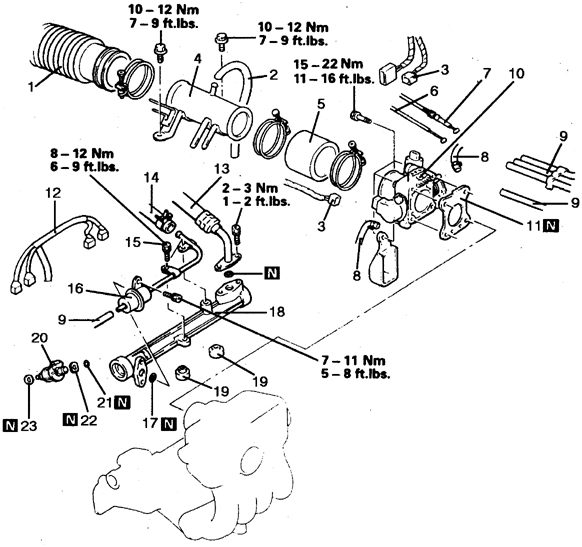

Детали системы впрыска двигателя 2,4 л
8.2. Двигатели с впрыском топлива

1. Воздуховод
2, 5. Шланг
3. Разъем
4. Воздухозаборник
6. Трос акселератора
7. Трос Kick-down (на а/м с автоматической КПП)
8. Шланг охлаждающей жидкости
9. Вакумный шланг
10. Дроссельный патрубок
11. Прокладка
12. Разъем форсунки
13. Напорный топливный шланг
14. Обратный бензопровод
15. Болт
16. Регулятор давления
17, 21. Кольцо
18. Распределитель топлива
19, 23. Изолятор
20. Форсунка
22. Уплотнитель

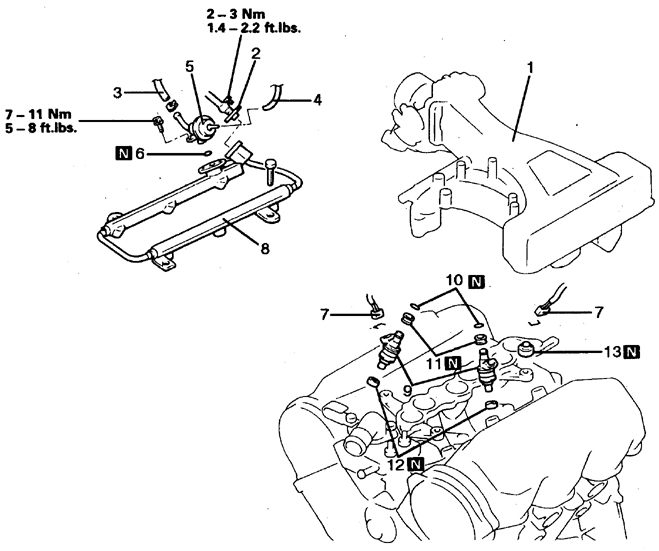

Детали системы впрыска двигателя 3,0 л ( N – подлежит замене)
8.2. Двигатели с впрыском топлива

1. Коллектор
2. Напорный топливный шланг
3. Обратный бензопровод
4. Шланг вакуумный
5. Регулятор давления
6, 10. Кольцо
7. Разъем
8. Впускная труба
9. Форсунка
11. Уплотнитель
12, 13. Изолятор

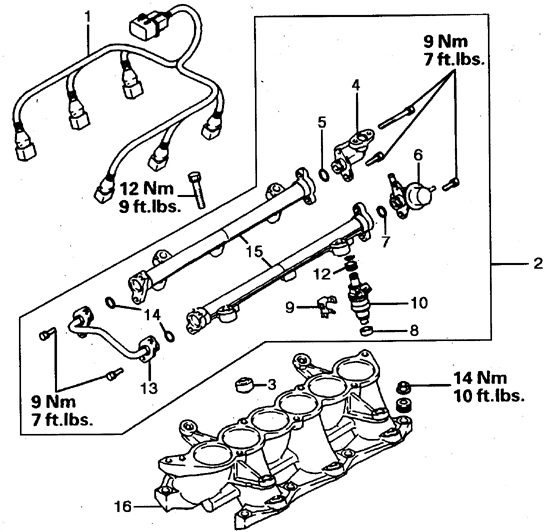

Детали системы впрыска двигателя 3,5 л ( N – подлежит замене)
8.2. Двигатели с впрыском топлива

1. Проводка форсунок
2. Форсунка и распределитель топлива
3, 8. Изолятор
4. Фланец для присоединения бензопровода
5, 7, 14. Кольцо
6. Регулятор давления
9. Скоба
10. Форсунка
12. Уплотнитель
13. Соединительный бензопровод
15. Гребенки распределения топлива
16. Коллектор
