15.21. Рулевые тяги - снятие и установка

1. К рулевым тягам относятся боковые тяги, поперечная тяга, сошка и маятниковый рычаг (фото).
2. Все рулевые тяги можно снять в сборе с маятниковым рычагом и сошкой. После демонтажа тяг следует проверить углы установки колес. Гайки наконечников окончательно затягивайте после опускания автомобиля.
Боковые тяги
3. Расшплинтуйте  и отверните гайки (фото).

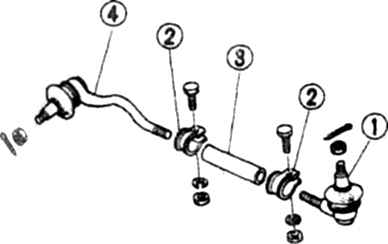

20.3 Детали боковой тяги 1. Наружный наконечник 2. Хомут 3. Резьбовая втулка 4. Внутренний наконечник
20.3 Детали боковой тяги 1. Наружный наконечник 2. Хомут 3. Резьбовая втулка 4. Внутренний наконечник


4. Выпрессуйте пальцы наконечников тяг специальным съемником (фото) и достаньте тягу.
5. Проверьте люфт в шаровых пальцах, при необходимости пальцы замените.
6. При необходимости разберите тяги, для чего обозначьте положение наконечников во втулке, отверните болты хомутов и выверните оба наконечника.
7. Сборка и установка выполняются в обратном порядке. Если устанавливаются снятые наконечники, то совместите метки, нанесенные перед разборкой. Если устанавливаются новые тяги, то выставьте размер А по снятым тягам (фото). После сборки проверьте и отрегулируйте углы установки колес.

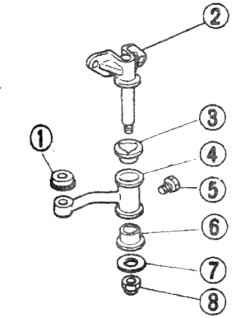

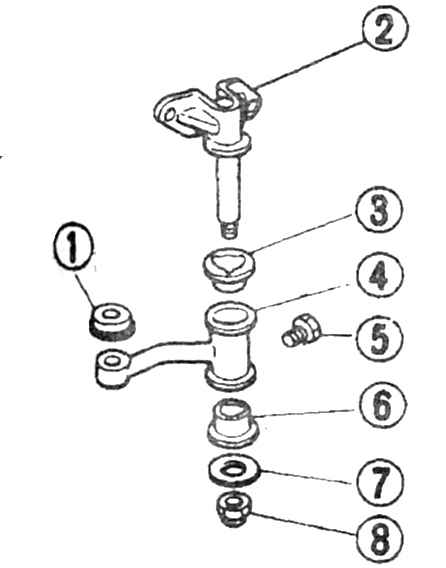

20.9 Детали маятникового рычага1. Чехол2. Кронштейн3,6. Втулка4.Мзятниковый  рычаг5. Заглушка масленки7. Шайба8. Гайка
20.9 Детали маятникового рычага
1. Чехол
2. Кронштейн
3,6. Втулка
4.Мзятниковый  рычаг
5. Заглушка масленки
7. Шайба
8. Гайка

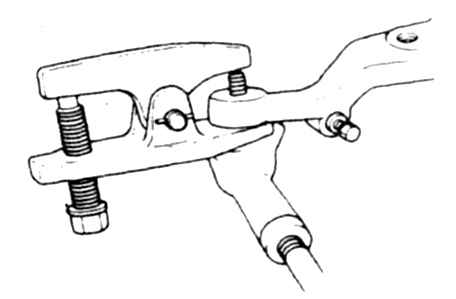

20.4 Выпрессовывание пальца наконечника
20.4 Выпрессовывание пальца наконечника

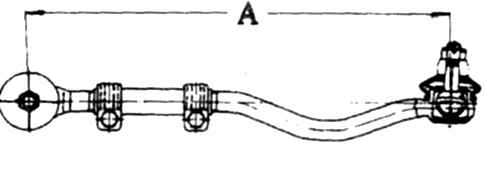

20.7  Размер А, который надо выставить на новых тягах
20.7  Размер А, который надо выставить на новых тягах

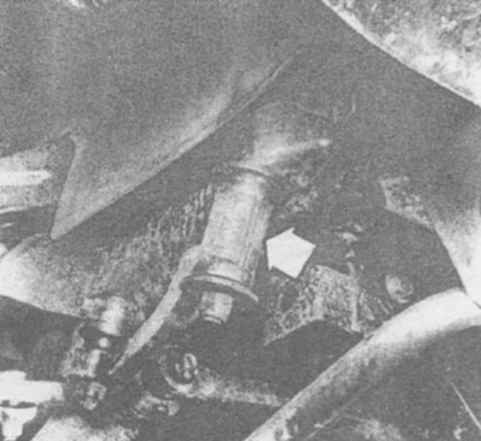

20.10 Маятниковый рычаг
20.10 Маятниковый рычаг

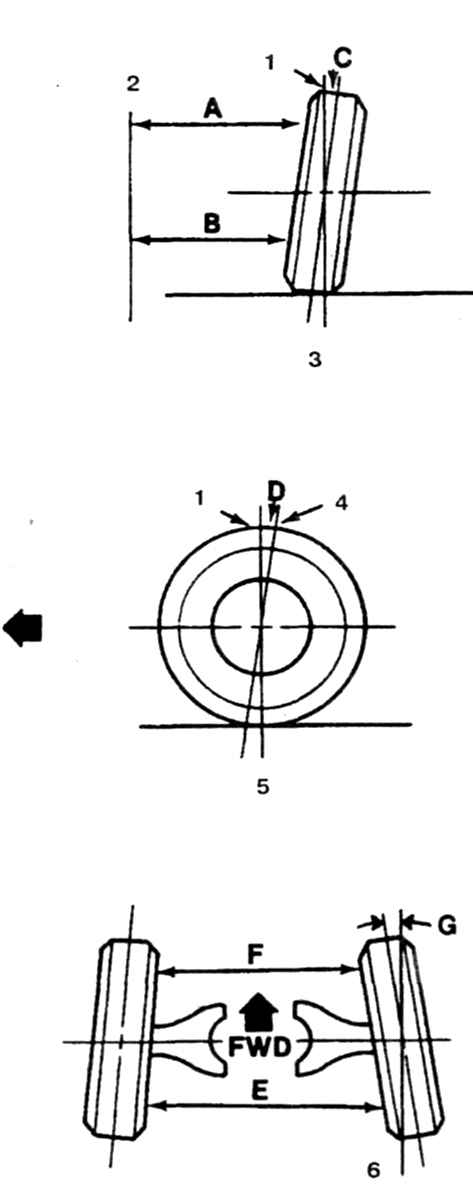

21.1 Углы установки передних колес1. Вертикаль2. Линия параллельная оси симметрии автомобиля3.Развал4. Ось шаровых опор подвески5. Продольный угол наклона оси поворота6. Схождение колес
21.1 Углы установки передних колес
1. Вертикаль
2. Линия параллельная оси симметрии автомобиля
3.Развал
4. Ось шаровых опор подвески
5. Продольный угол наклона оси поворота
6. Схождение колес

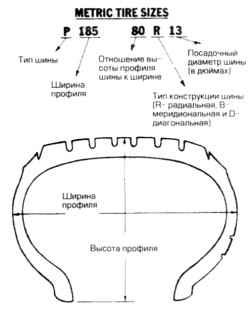

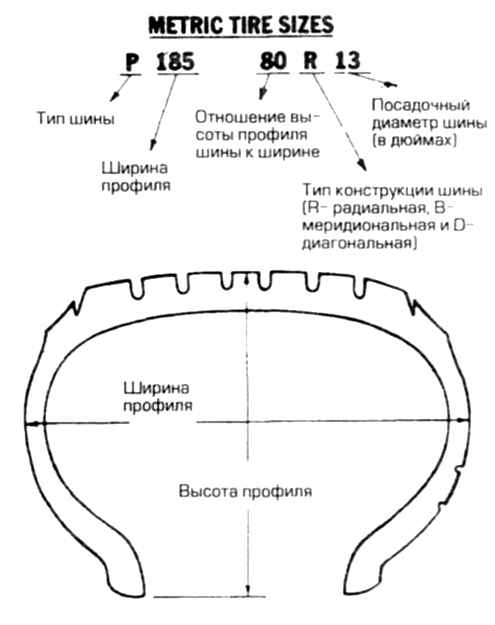

22.1 Маркировка шин
22.1 Маркировка шин


Маятниковый рычаг
8. Люфт в маятниковом рычаге устраняется установкой новых втулок.
9. Отверните болты крепления кронштейна рычага к раме (фото).
10. Расшплинтуйте и отверните гайку, выпрессуйте палец маятникового рычага из поперечной тяги (фото).
11. Если надо заменить втулки, то отверните гайку, снимите шайбу и снимите рычаг с кронштейна, достаньте втулки. Замените втулки и соберите рычаг.
12. Установка выполняется в обратном порядке. Затяните все гайки с заданным моментом.
Поперечная тяга
13. Расшплинтуйте и отверните все гайки поперечной тяги.
14. Выпрессуйте пальцы и достаньте тягу.
15. Проверьте состояние втулок тяги, при необходимости замените.
16. Установка выполняется в обратном порядке.
Тяги рулевого управления в сборе
17. Отверните гайку сошки и спрессуйте сошку с вала редуктора.
18. Отверните болты и снимите маятниковый рычаг.
19. Расшплинтуйте и отверните гайки боковых тяг на поворотных кулаках, выпрессуйте пальцы.
20. Снимите все тяги.
21. Установка выполняется в обратном порядке
