8.6. Датчик вращения коленвала проверка

1. Включите режим самодиагностики (Гл. 6) и проверьте наличие неисправностей в топливной системе.
2. На неисправность цепи датчика вращения коленвала указывает 1 вспышка красного индикатора и 1 зеленого (индикаторы расположены на процессорном блоке).
3. Отсоедините разъем от датчика (фото) и включите зажигание.
4. Проверьте наличие напряжения между выводом А и массой (фото).
5. Выключите зажигание и омметром проверьте цепь между выводом D и массой (фото).
6. Если напряжение присутствует и цепь на массу  исправна, то обратитесь в автосервис для проверки процес сорного блока и проводки.

3.5 Нанесение метки на регулировочный болт
3.5 Нанесение метки на регулировочный болт

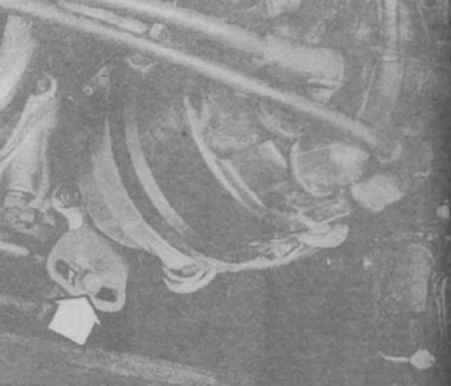

5.3а   Разъем датчика вращения колёнвала на двигателе К24 1. Разъем
5.3а   Разъем датчика вращения колёнвала на двигателе К24 1. Разъем
