2.7.19. Замена холодильника рециркуляции отработавших газов (двигатель 2,0 л)

Снятие
Откройте капот.
Отсоедините аккумуляторную батарею.
Отсоедините заземляющий соединитель от зажима заземления.
Поднимите автомобиль полностью.

Нижняя крышка моторного отсека

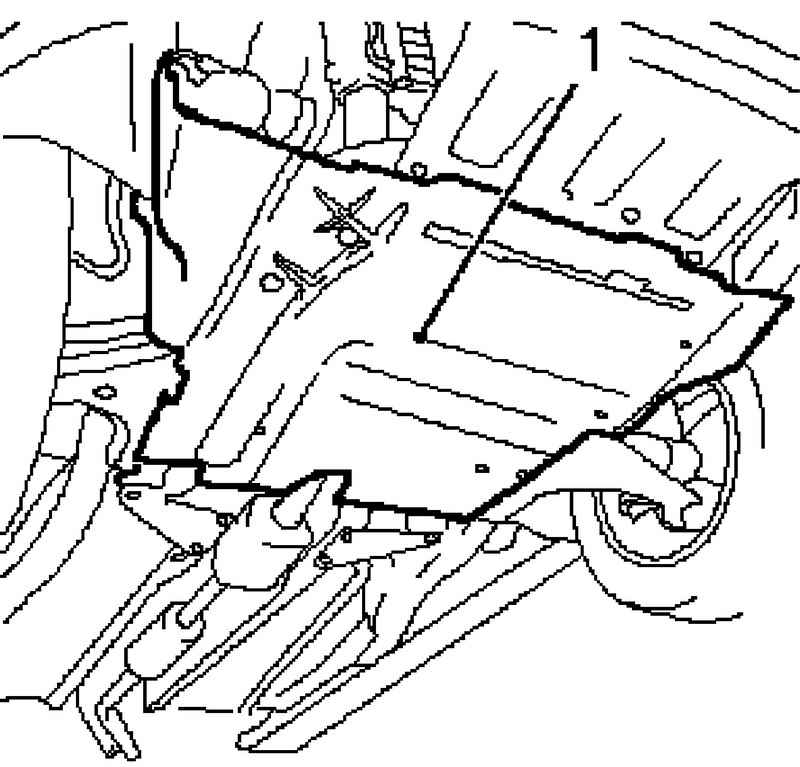

Рис. 2.319. Нижняя крышка моторного отсека: 1 – крышка


Отсоедините нижнюю крышку моторного отсека, отвернув 10 болтов крепления и сняв 4 заклепки (рис. 2.319).
Поместите внизу контейнер для слива.
Слейте охлаждающую жидкость. Для этого отверните сливной болт на радиаторе и соберите охлаждающую жидкость. Заверните сливной болт
Опустите автомобиль полностью.
Снимите крышку двигателя.

Снятие шланга воздуха наддува

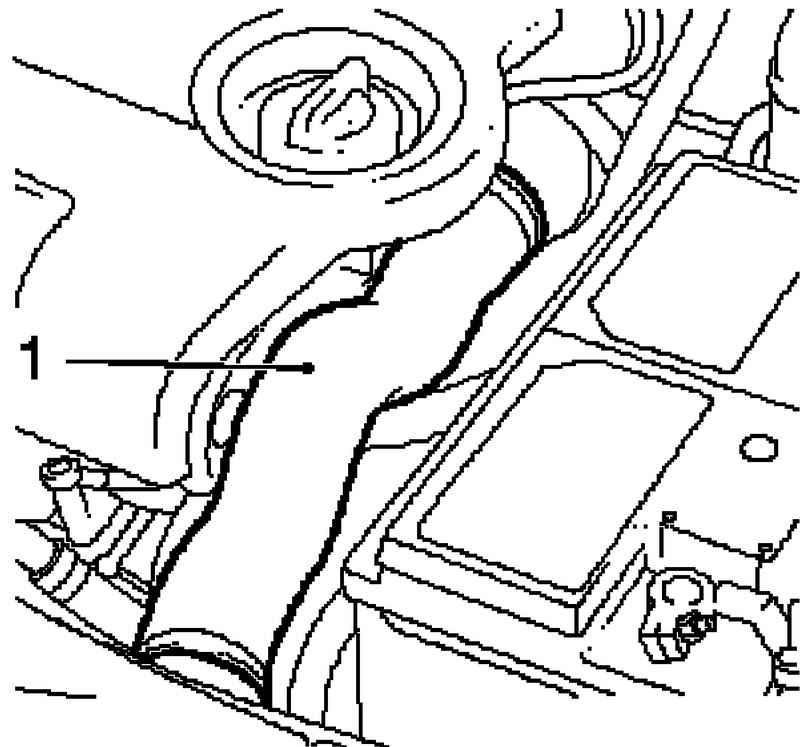

Рис. 2.320. Снятие шланга воздуха наддува: 1 – шланг


Снимите шланг воздуха наддува, сняв 2 хомута (рис. 2.320).
Снимите аккумуляторную батарею.

Снятие трубопровода системы охлаждения

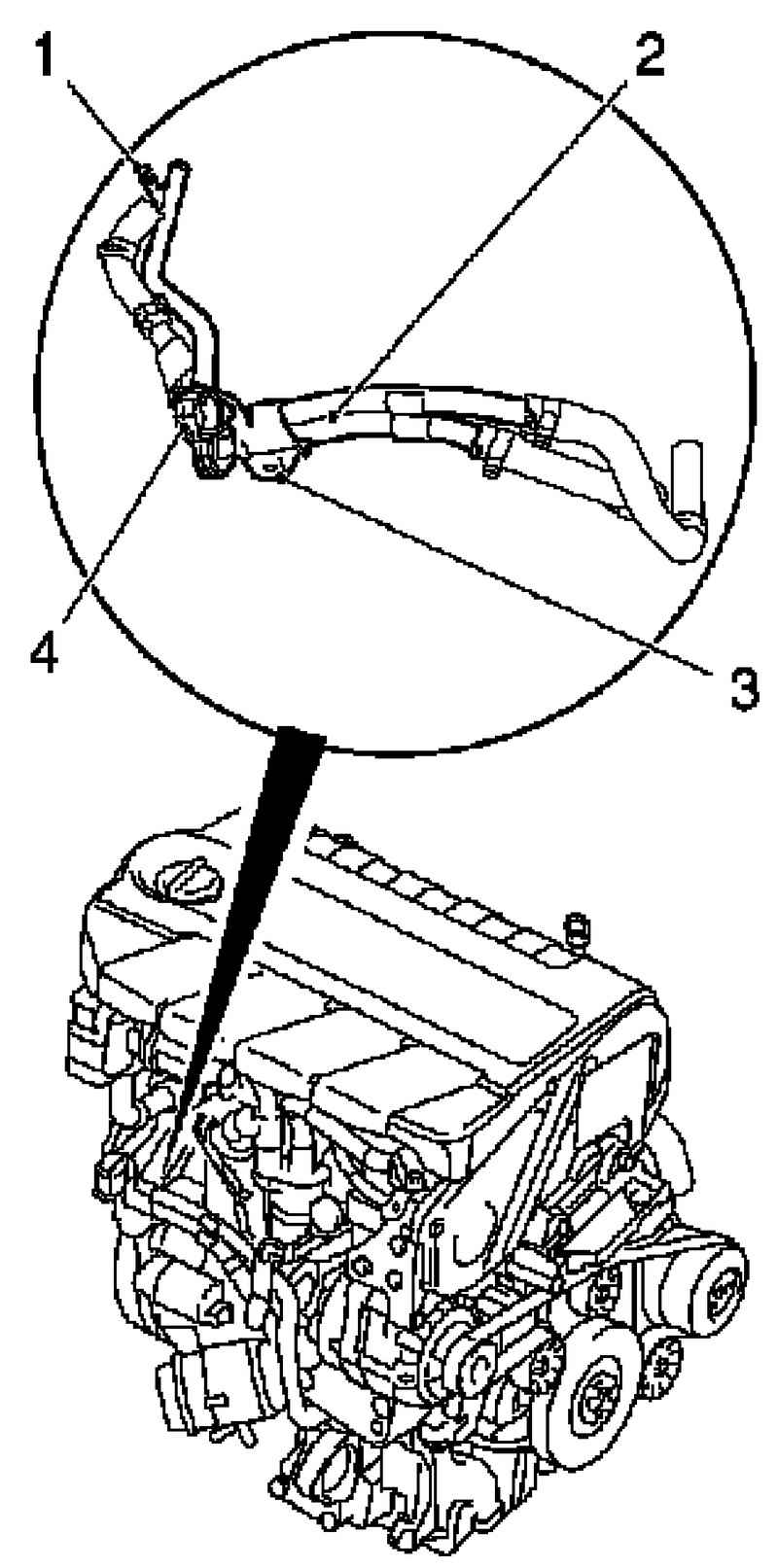

Рис. 2.321. Снятие трубопровода системы охлаждения: 1 – болт крепления нижней резиновой опоры; 2, 3, 4 – кронштейны


Снимите трубопровод системы охлаждения (рис. 2.321).
Раскрепите 2 шланга охлаждающей жидкости из кронштейна, сняв кронштейны крепления.

Датчик температуры охлаждающей жидкости

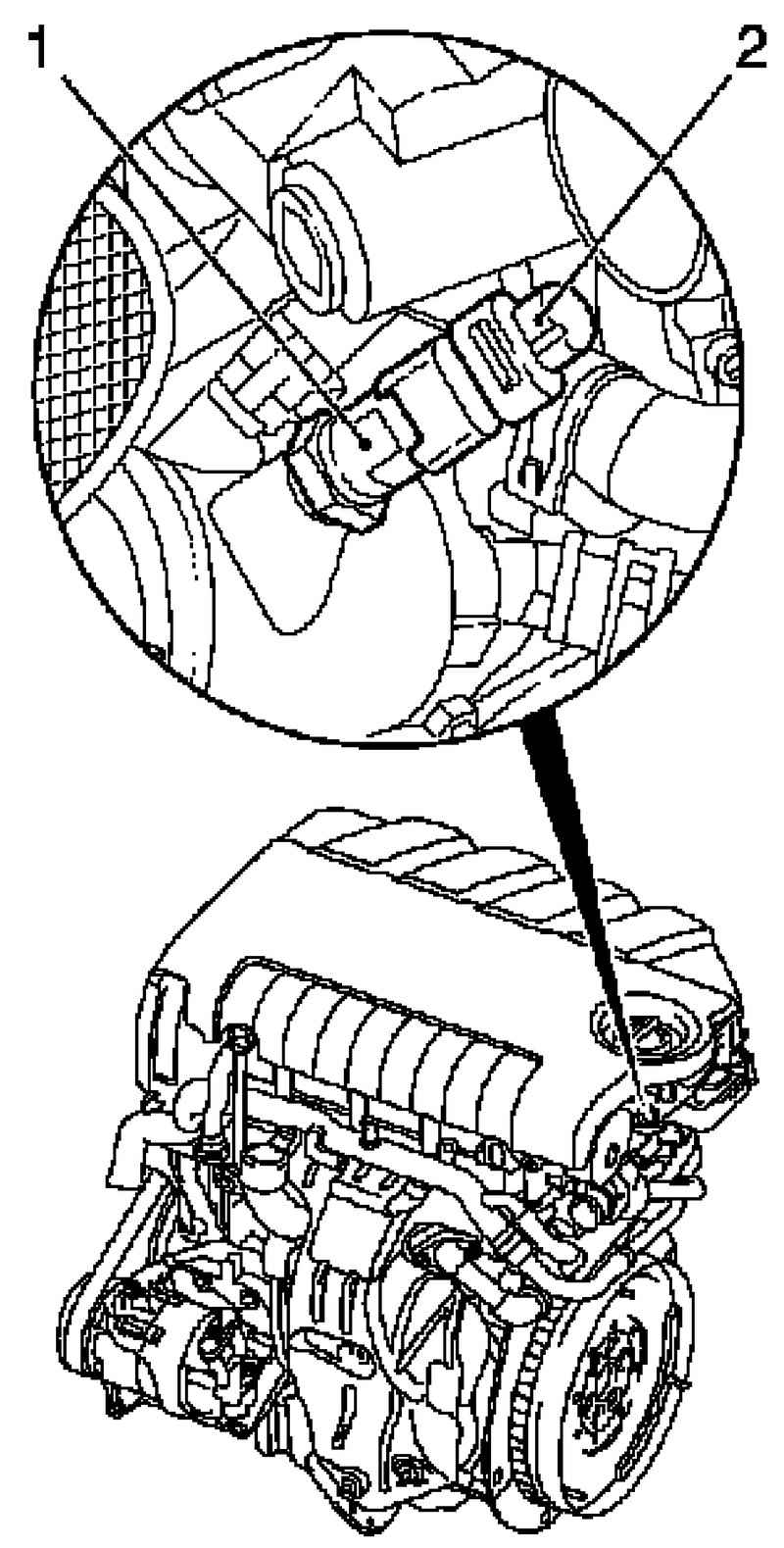

Рис. 2.322. Датчик температуры охлаждающей жидкости: 1 – датчик; 2 – разъем жгута проводов


Отсоедините разъем жгута проводов от датчика температуры охлаждающей жидкости (рис. 2.322).

Корпус термостата

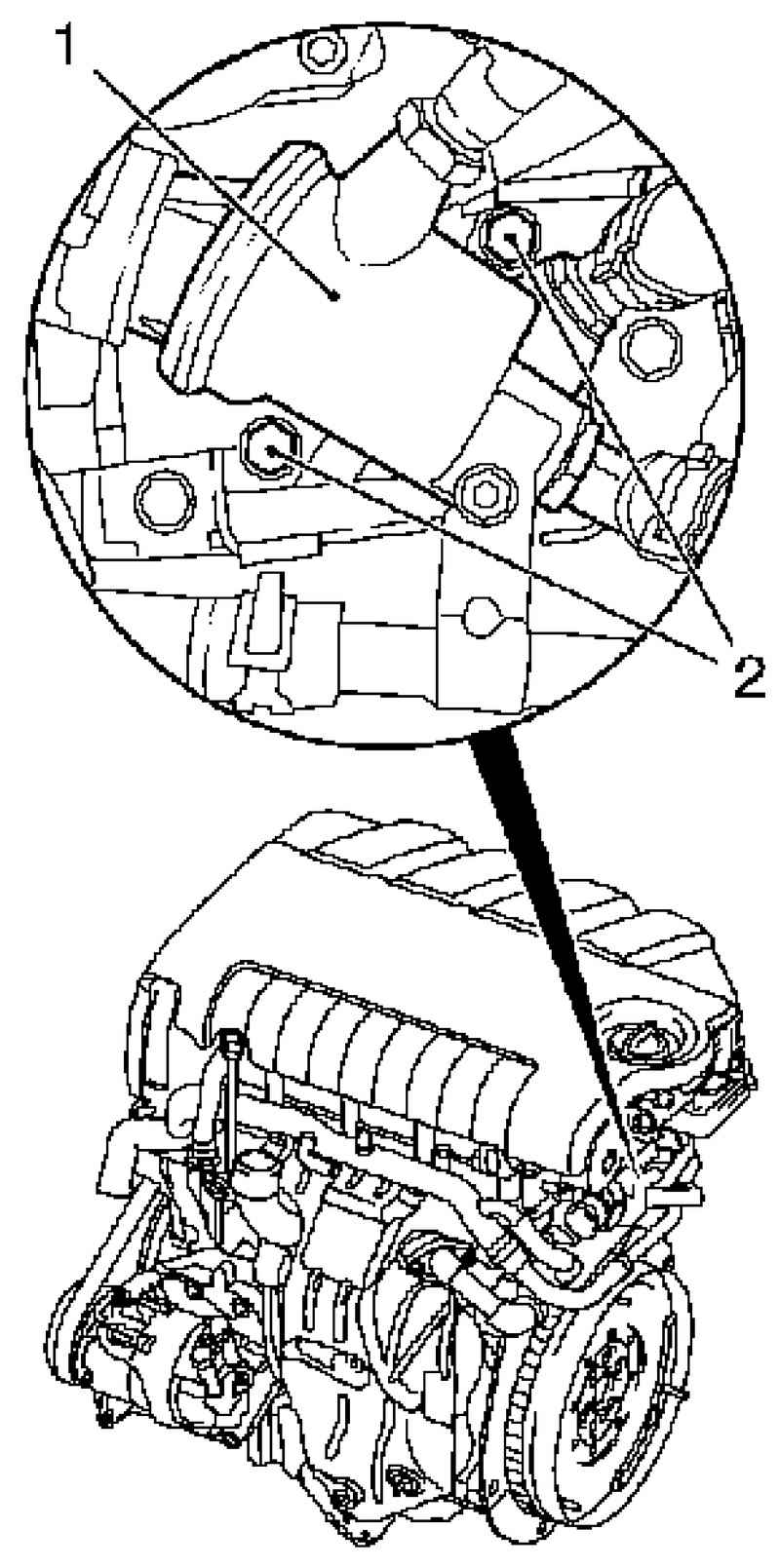

Рис. 2.323. Корпус термостата: 1 – корпус; 2 – болты крепления


Снимите корпус термостата (рис. 2.323).
Отсоедините 4 шланга охлаждающей жидкости.
Снимите 4 хомута и отверните 2 болта крепления.

Шланг воздуха наддува

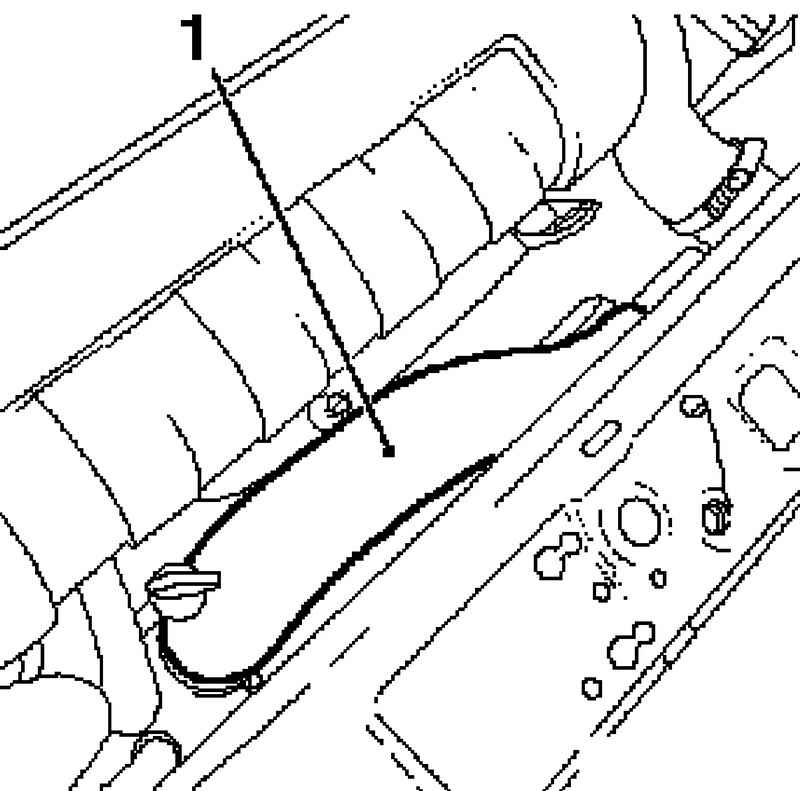

Рис. 2.324. Шланг воздуха наддува: 1 – шланг


Снимите шланг воздуха наддува, сняв 2 хомута (рис. 2.324).

Шланг охлаждающей жидкости

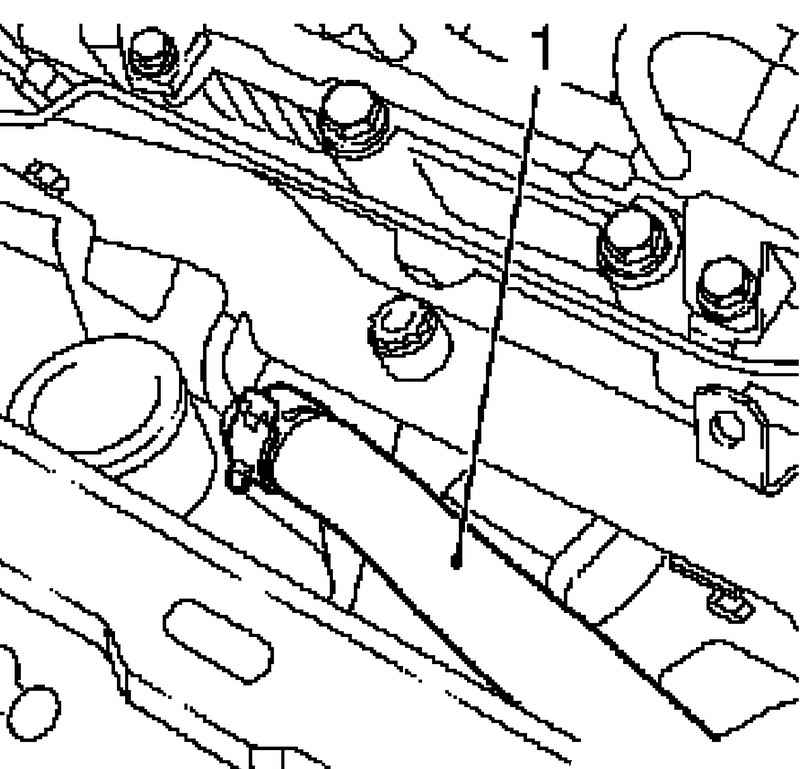

Рис. 2.325. Шланг охлаждающей жидкости: 1 – шланг


Отсоедините шланг охлаждающей жидкости от трубопровода системы охлаждения, сняв хомут (рис. 2.325).

Шланги охлаждающей жидкости

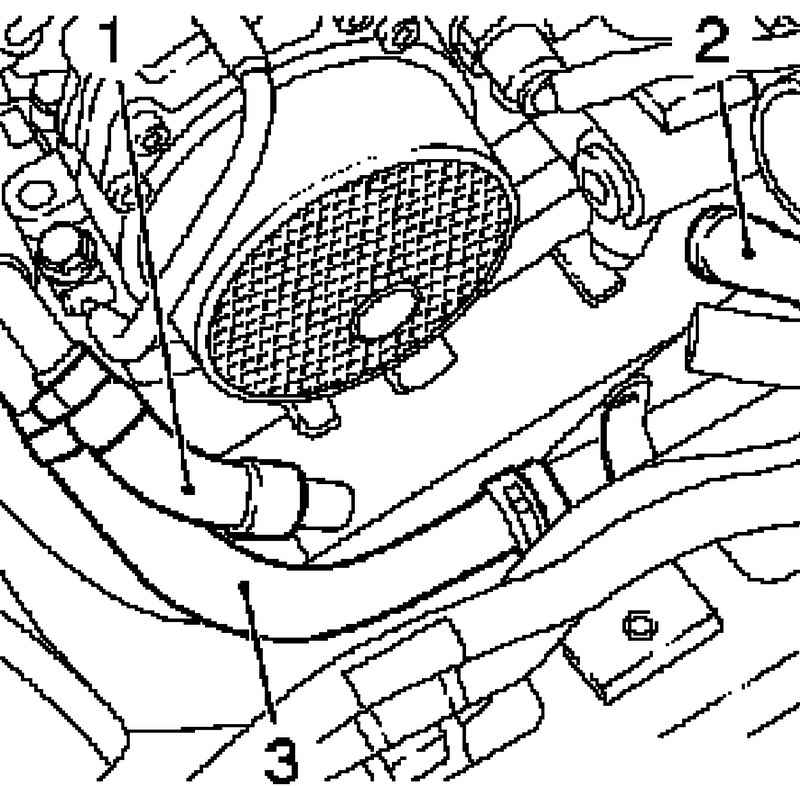

Рис. 2.326. Шланги охлаждающей жидкости: 1 – шланг охлаждающей жидкости главного трубопровода системы охлаждения; 2 – шланг охлаждающей жидкости нижнего трубопровода системы охлаждения; 3 – шланг охлаждающей жидкости холодильника рециркуляции отработавших газов


Отсоедините 3 шланга охлаждающей жидкости (рис. 2.326).
Отсоедините шланг охлаждающей жидкости от главного трубопровода системы охлаждения.
Отсоедините шланг охлаждающей жидкости от нижнего трубопровода системы охлаждения.
Отсоедините шланг охлаждающей жидкости от холодильника рециркуляции отработавших газов.
Отсоедините трубку рециркуляции отработавших газов выпуска от выпускного коллектора.
Снимите холодильник рециркуляции отработавших газов.
Отсоедините трубку рециркуляции отработавших газов от клапана рециркуляции отработавших газов.

Установка
Установите холодильник рециркуляции отработавших газов.
Затяните 2 болта моментом 25 Н·м.
Присоедините трубку рециркуляции отработавших газов к выпускному коллектору.
Установите новую прокладку.
Затяните 2 болта.
Затяните хомут.
Присоедините трубку рециркуляции отработавших газов к клапану рециркуляции отработавших газов.
Установите новую прокладку.
Затяните 2 болта.
Затяните хомут.
Присоедините 3 шланга охлаждающей жидкости.
Присоедините шланг охлаждающей жидкости к верхнему трубопроводу системы охлаждения.
Присоедините шланг охлаждающей жидкости к нижнему трубопроводу системы охлаждения.
Присоедините шланг охлаждающей жидкости к холодильнику рециркуляции отработавших газов.
Присоедините шланг охлаждающей жидкости к трубопроводу системы охлаждения.
Присоедините шланг воздуха наддува турбонагнетателя к воздуховоду наддува.
Затяните 2 хомута моментом 3.5 Н·м.
Очистите уплотняемую поверхность.
Очистите 2 резьбы.
Установите корпус термостата и новую прокладку.

ПРИМЕЧАНИЕ
Покройте прокладку специальной (белой) консистентной смазкой.

Затяните 2 болта крепления.
Присоедините 4 шланга охлаждающей жидкости.
Подключите разъем жгута проводов датчика температуры охлаждающей жидкости.
Установите трубопровод системы охлаждения.
Затяните 3 гайки крепления моментом 9 Н·м.
Закрепите 2 шланга охлаждающей жидкости в кронштейне
Установите шланг воздуха наддува промежуточного охладителя на штуцер дроссельной заслонки.
Затяните 2 хомута моментом 3.5 Н·м.
Установите крышку двигателя.
Поднимите автомобиль полностью.
Установите нижнюю крышку моторного отсека.
Опустите автомобиль полностью.
Установите аккумуляторную батарею.
Подключите аккумуляторную батарею.
Присоедините заземляющий соединитель к зажиму заземления.
Долейте охлаждающую жидкость или убедитесь в том, что ее количество соответствует норме.
Запрограммируйте энергозависимую память.
Закройте капот.
