2.7.7. Замена датчика уровня топлива

Снятие
Откройте капот.
Отсоедините аккумуляторную батарею.
Отсоедините зажим массы от вывода массы.
Поместите внизу контейнер для слива.
Сбросьте давление топлива, используя специальное приспособление KM-J-34730-91 через испытательный канал.

ПРИМЕЧАНИЕ
Соберите вытекающее топливо в подходящий контейнер – соблюдайте правила безопасности и национальное законодательство.

Откройте обе задних двери
Снимите многоместное нераздельное сиденье.

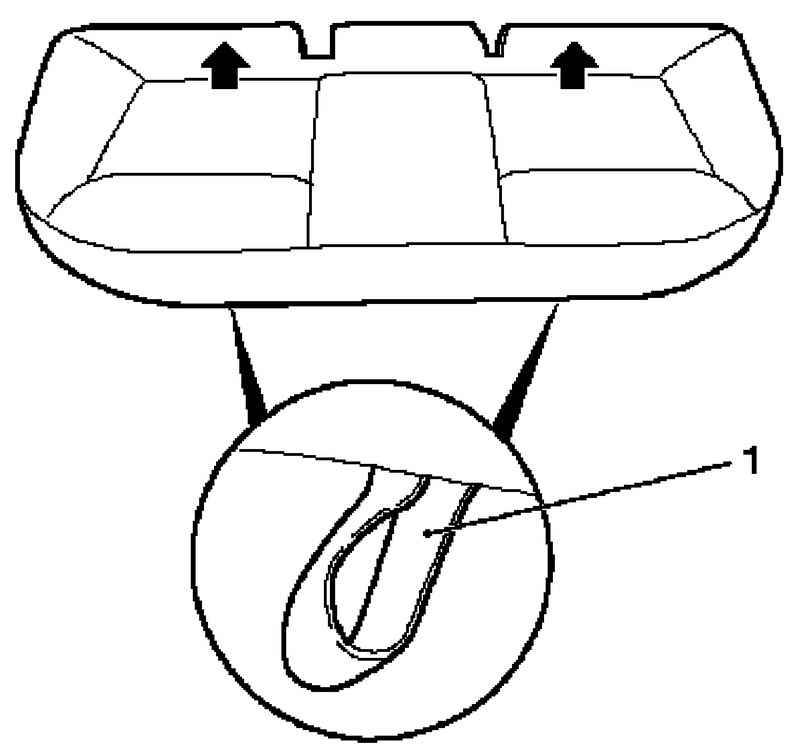

Скобы выпуска заднего сиденья
Рис. 2.282. Скобы выпуска заднего сиденья: 1 – скобы


Вытяните 2 скобы выпуска (рис. 2.282).
Снимите с кронштейна в направлении стрелок в 2 местах.
Выньте многоместное нераздельное сиденье из автомобиля.
Снимите крышку.
Согните шумоизоляцию и откройте крышку.
Отсоедините разъем жгута проводов.

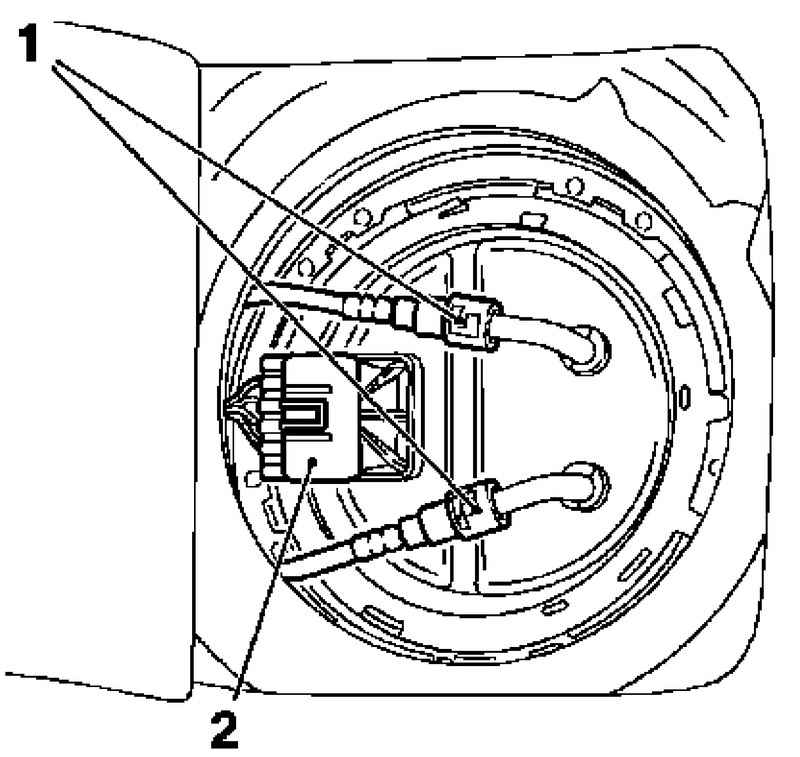

Топливопроводы
Рис. 2.283. Топливопроводы: 1 – топливопроводы; 2 – разъем


Маркируйте топливопроводы и снимите с использованием специального инструмента KM-796-A (рис. 2.283).
Закройте топливопроводы заглушками специального инструмента КМ 807 и КМ 6015.

ПРИМЕЧАНИЕ
Удостоверьтесь, что специальный инструмент КМ 797 должным образом и надежно установлен.

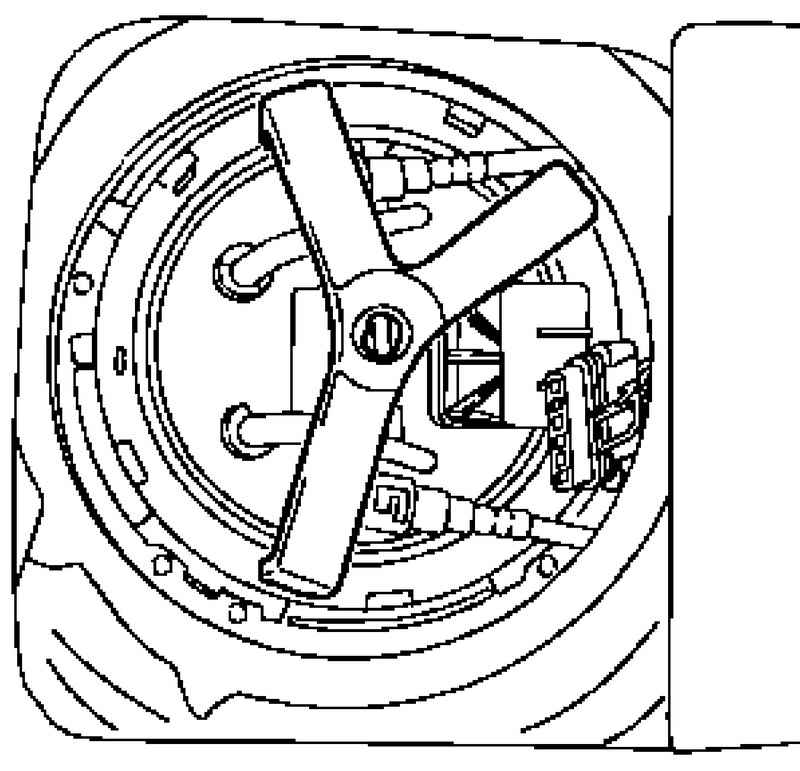

Установка специального инструмента
Рис. 2.284. Установка специального инструмента


Ослабьте стопорное кольцо крышки используя специальный инструмент КМ 797 (рис. 2.284).

ПРИМЕЧАНИЕ
Вращайте против часовой стрелки.

Аккуратно снимите крышку модуля вверх.

ПРИМЕЧАНИЕ
Следите за тем, чтобы не повредить провода и шланги.

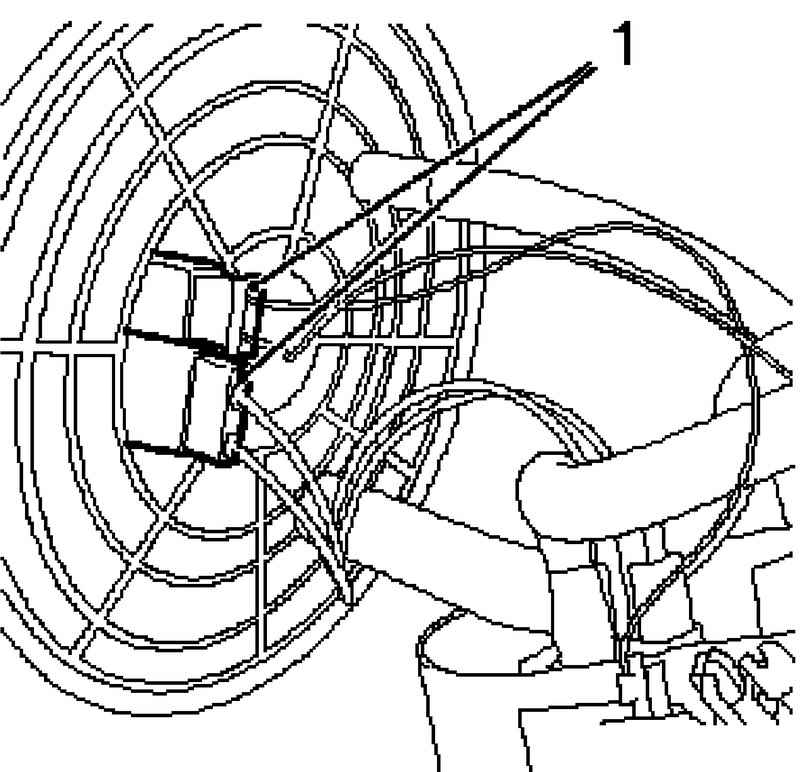

Отсоединение разъемов жгута проводов от крышки
Рис. 2.285. Отсоединение разъемов жгута проводов от крышки: 1 – разъемы


Отсоедините 2 разъема жгута проводов от крышки (рис. 2.285).

ПРИМЕЧАНИЕ
Специальный инструмент KM-6391-1 должен быть установлен так, чтобы датчик в баке перемещался вертикалью. Установите специальный инструмент 4 KM-6391-1 и выньте модуль.

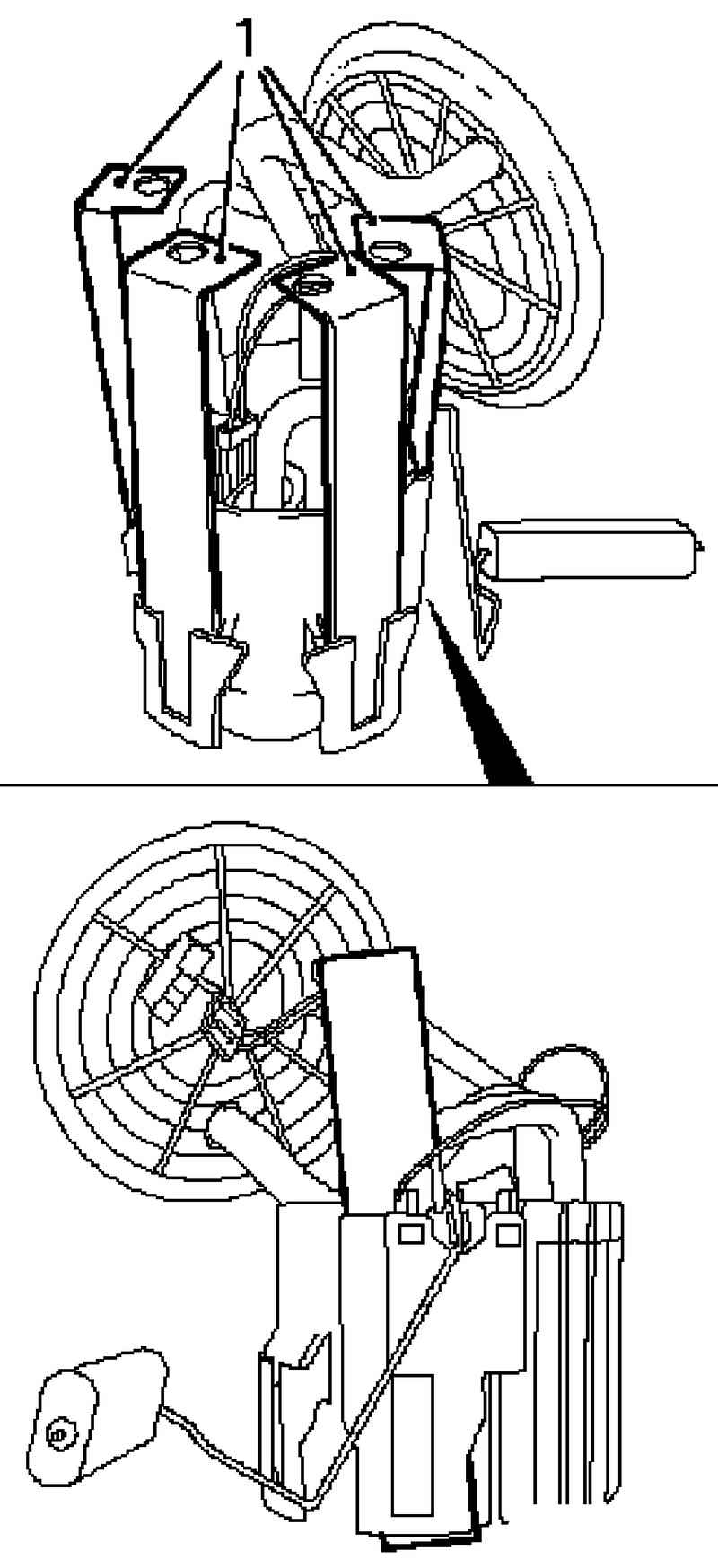

Снятие модуля
Рис. 2.286. Снятие модуля: 1 – специальный инструмент


Снимите модуль, используя специальный инструмент КМ 6391 (рис. 2.286).
Установите специальный инструмент 4 КМ 6391 на модуль, как показано на рисунке 2.286.
Освободите модуль нажатием на специальный инструмент и снимите его.
Выньте модуль из топливного бака.

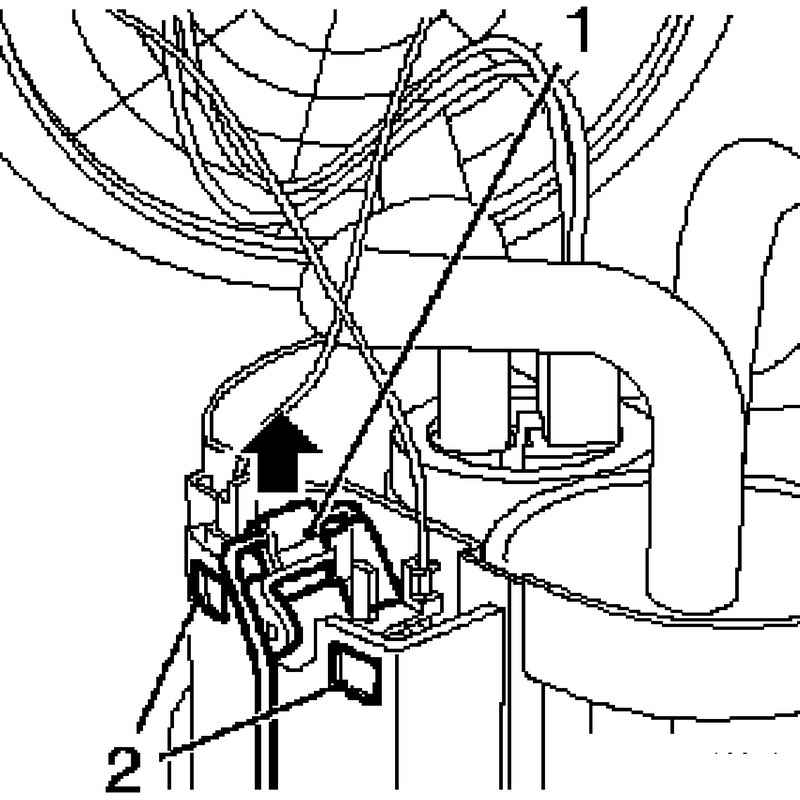

Снятие датчика уровня топлива
Рис. 2.287. Снятие датчика уровня топлива: 1 – датчик уровня топлива; 2 – держатели


Снимите датчик уровня топлива (рис. 2.287) и освободите держатели.

ПРИМЕЧАНИЕ
Не тяните за вал датчика уровня топлива.

Аккуратно вытяните из направляющей в направлении стрелки (рис. 2.287).

Установка
Установите датчик уровня топлива.
Установите в направляющую.
Установите модуль.

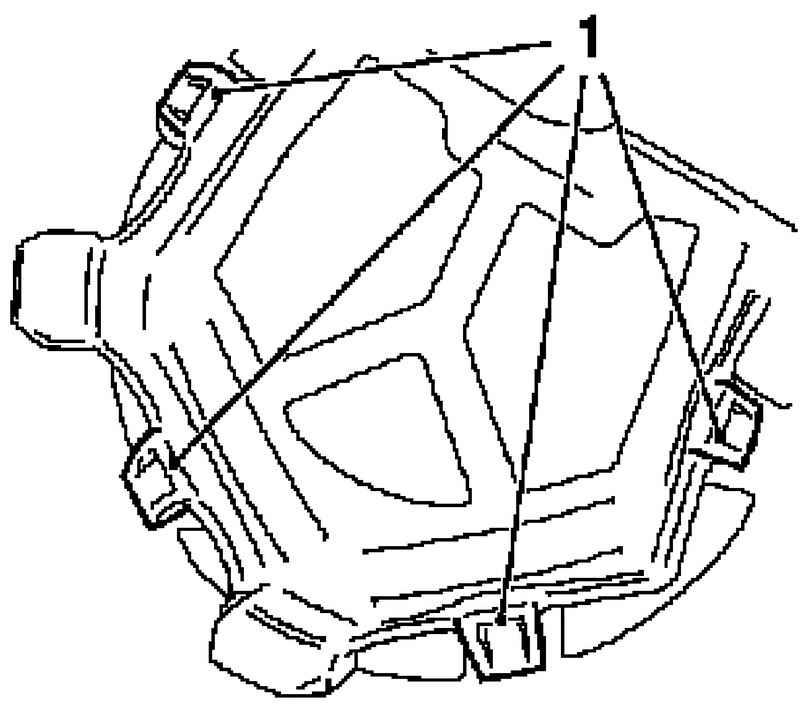

Крепление модуля
Рис. 2.288. Крепление модуля: 1 – защелки


Установите в 4 защелки (рис. 2.288).

ПРИМЕЧАНИЕ
Защелки должны со щелчком войти в контакт.

Подключите 2 разъема жгута проводов с крышкой.
Закройте крышку модуля стопорным диском.
Установите крышку с новой прокладкой, используя специальный инструмент КМ 797.
Вращайте по часовой стрелке.
Подключите топливопроводы и соедините быстроразъемную муфту.
Подключите разъем жгута проводов.
Закройте крышку.
Отогните в сторону шумоизоляцию.
Установите заднее многоместное нераздельное сиденье.
Закрепите 2 зажима.
Придавите и заблокируйте на месте.
Закройте обе задних двери.
Подключите аккумуляторную батарею.
Подключите зажим массы к выводу массы.
Запрограммируйте энергозависимую память.
Закройте капот.
