4.7.9. Снятие коленчатого вала

Снятие коленчатого вала возможно только с извлеченного из автомобиля двигателя. Подразумевается, что маховик/приводной диск, шкив коленчатого вала, газораспределительный ремень/цепи с зубчатыми колесами/звездочками, поддон картера, маслозаборник, масляный насос, мост крышек коренных подшипников литая перемычка/балансировочная сборка/маслоотражательная пластина (в зависимости от комплектации) и шатунно-поршневые группы уже демонтированы (см. Часть Процедуры ремонта бензиновых двигателей SOHC без извлечения их из автомобиля, Процедуры ремонта бензиновых двигателей DOHC без извлечения их из автомобиля или Процедуры ремонта дизельных двигателей без извлечения их из автомобиля).


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Прежде чем приступать к извлечению коленчатого вала из двигателя, измерьте величину его осевого люфта. Закрепите измеритель циферблатного типа на блоке соосно коленчатому валу, уперев его плунжер в щеку одного из кривошипов или в торец цапфы вала

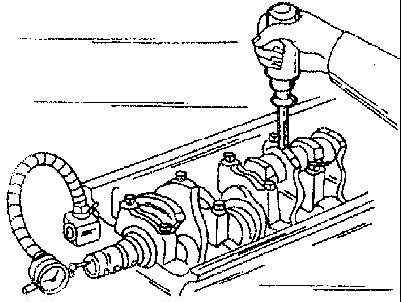

Измерение величины осевого люфта коленчатого вала при помощи циферблатного измерителя плунжерного типа

  1. Протолкните коленчатый вал до упора назад и обнулите индикатор прибора. Теперь толкните вал в противоположном направлении и считайте показание измерителя. Величина свободного хода вала в продольном направлении и есть его осевой люфт. Сравните результат измерения с требованиями Спецификаций в Главе Двигатели. Если люфт превышает максимальное допустимое значение, проверьте на наличие признаков чрезмерного износа упорные поверхности вала. При отсутствии очевидных признаков износа, установка новых упорных шайб обычно помогает исправить ситуацию.
  2. При отсутствии под рукой циферблатного измерителя можно воспользоваться обычным щупом лезвийного типа. Аккуратно сдвиньте вал до упора вперед по двигателю, затем определите величину образовавшегося зазора между щекой кривошипа и полукольцом упорного комбинированного вкладыша третьего коренного подшипника, плотно посадив в него соответствующей толщины лезвие(я) щупа

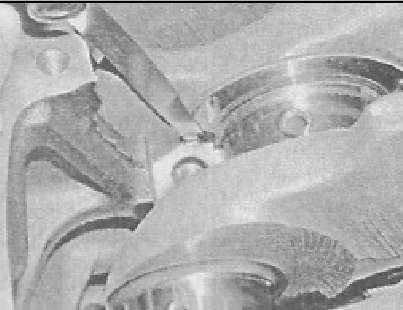

Альтернативно осевой люфт вала может быть измерен при помощи щупа лезвийного типа (см. текст параграфа)

  1. В диагональном порядке, в несколько приемов (по 1/4 оборота за подход) ослабьте болты крепления крышек коренных подшипников настолько, чтобы появилась возможность выворачивания их вручную. В зависимости от необходимости нанесите на крышки коренных подшипников коленчатого вала идентификационную маркировку (воспользуйтесь кернером или маркером).

На большинстве двигателей на производстве маркируются крышки всех подшипников с 1 по 5 в порядке возрастания со стороны привода ГРМ.

  1. Осторожно обстучите крышки подшипников молотком с мягким бойком и снимите их с блока двигателя. В случае необходимости воспользуйтесь болтами в качестве рычагов. Проследите, чтобы при демонтаже крышек не оказались утерянными вложенные в них вкладыши коренных подшипников.
  2. Осторожно извлеките коленчатый вал из двигателя, - ввиду значительности веса сборки разумно будет заручиться помощью ассистента. Проследите, чтобы вкладыши коренных подшипников оставались в своих постелях в блоке и крышках. Установите крышки на свои штатные места на блоке, и от руки затяните крепежные болты.
