11.1.11. Комбинация приборов

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рулевое колесо и кожухи рулевой колонки.

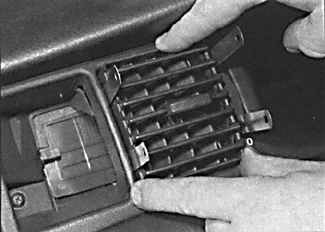

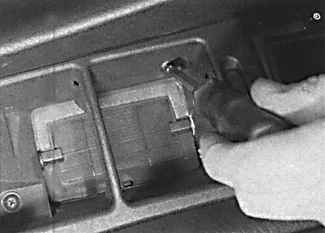

	2. Снимите с панели приборов центральное и боковое со стороны водителя сопла системы вентиляции, для чего с двух сторон сопла вставьте лезвие щупа и извлеките сопла из гнезда.

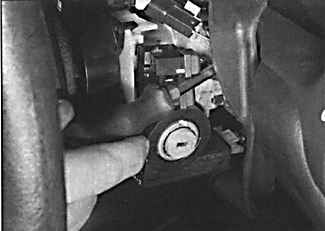

3. Снимите переключатель освещения.

4. Отвинтите внутренние и внешние и винты.

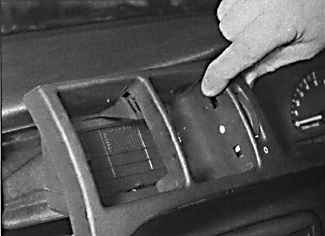

	5. Снимите декоративную накладку комбинации приборов.

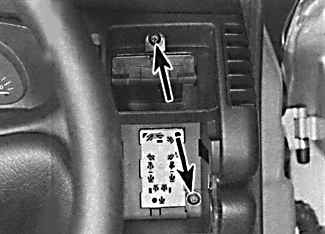

	6. Отвинтите два винта (стрелки) и снимите кожух выключателя освещения. Отсоедините электрические разъемы.

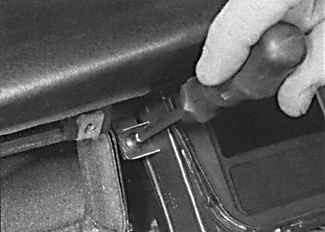

	7. Отвинтите два винта.

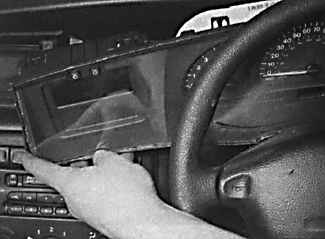

	8. Снимите комбинацию приборов

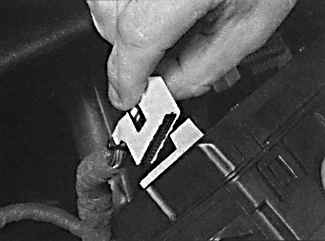

	9. Отсоедините электрические разъемы от задней части комбинации приборов и извлеките комбинацию приборов из салона автомобиля.
10. Установка производится в последовательности, обратной снятию.
