11.1.6. Переключатели

ЗАМОК ЗАЖИГАНИЯ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

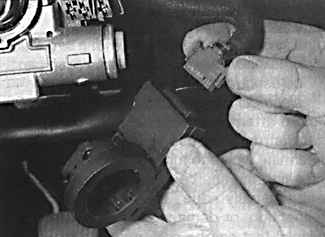

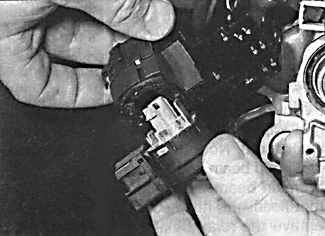

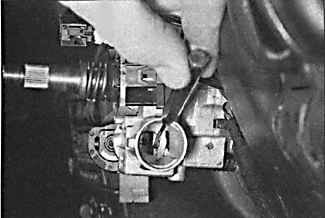

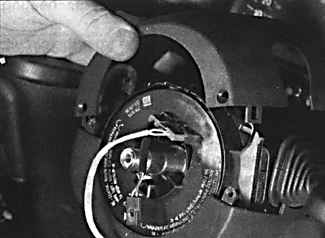

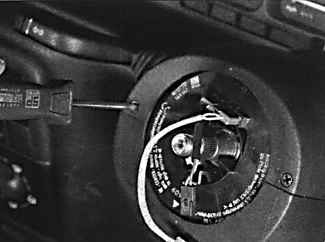

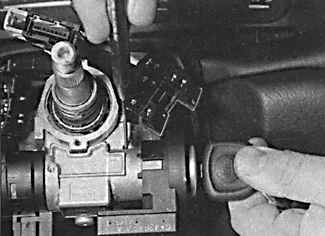

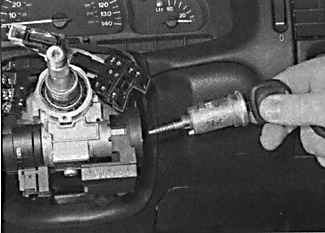

1. Снимите рулевое колесо. 2. Отвинтите наклонный рычаг управления и вывинтите два винта с переднего торца и три винта с нижней части кожуха рулевой колонки. 3. Снимите кожухи рулевой колонки. 4. Снимите приемопередатчик иммобилайзера с замка зажигания и отсоедините от него электрический разъем. 5. Вставьте ключ зажигания и поверните его в положение 1. 6. Используя отвертку с тонким жалом, нажмите штифт блокирования через отверстие в верхней части рулевой колонки (фото слева), затем извлеките цилиндр замка за ключ (фото справа). 7. При установке цилиндра замка установите цилиндр замка в корпус замка, пока штифт блокирования не зафиксирует цилиндр замка. Затем поверните ключ зажигания в положение 0 и извлеките ключ. 8. Если штифт замка рулевой колонки зафиксировал рулевой вал от проворачивания при снятии цилиндра замка зажигания, невозможно вставить цилиндр замка зажигания. В этом случае перед установкой цилиндра замка зажигания отверткой переместите замок рулевой колонки. 9. Для снятия контактной группы замка зажигания снимите провод массы с аккумулятора и снимите цилиндр замка зажигания. 10. Нажмите маленькую личинку, поверните и снимите контактную группу с замка зажигания. 11. Отсоедините электрический разъем от контактной группы зажигания. 12. Установка производится в последовательности, обратной снятию.

ПЕРЕКЛЮЧАТЕЛИ ПОВОРОТОВ И СТЕКЛООЧИСТИТЕЛЯ

Переключатели поворотов и стеклоочистителя снимаются аналогичным образом.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

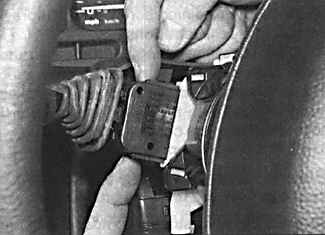

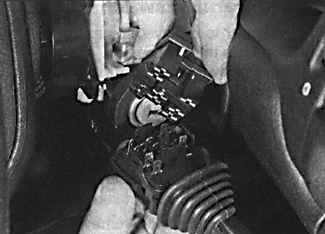

1. Снимите рулевое колесо. 2. Снимите кожухи рулевой колонки, для чего отвинтите наклонный рычаг управления и вывинтите два винта с переднего торца верхнего кожуха и три винта с основания нижнего кожуха. 3. Извлеките переключатель из гнезда. 4. Отсоедините от переключателя электрический разъем. 5. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ ПАНЕЛИ ПРИБОРОВ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

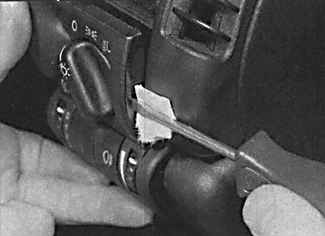

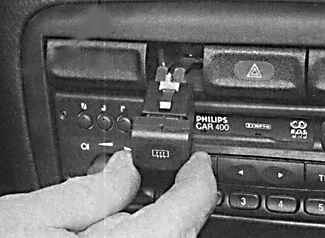

1. Вставьте узкую отвертку между выключателем и панелью приборов, при этом положите тряпку или бумагу, чтобы не повредить поверхность панели. 2. Осторожно извлеките выключатель. При этом попеременно устанавливайте отвертку сверху и снизу. 3. Отсоедините от выключателя электрический разъем. 4. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ ОСВЕЩЕНИЯ И ПРОТИВОТУМАННЫЕ ФАРЫ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

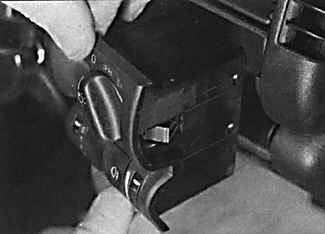

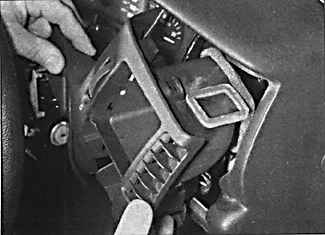

1. Вставьте узкую отвертку между выключателем и панелью приборов, при этом подложите тряпку или бумагу, чтобы не повредить поверхность панели. Если выключатель установлен очень плотно, устанавливайте отвертку попеременно снизу и сверху и извлеките выключатель. Для того чтобы снять выключатель противотуманной фары, освободите шпонку. 2. Извлеките выключатель из панели приборов. 3. Если необходимо снять кожух выключателя, снимите воздуховод, затем отвинтите винт и снимите кожух. 4. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

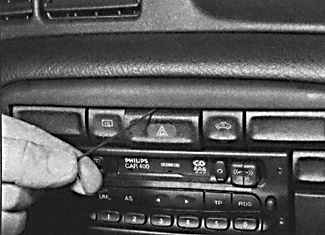

1. Выключатель легче снять, если нажата кнопка выключателя. в багажном отделении. Отвинтите держатель запасного колеса. 2. Вставьте узкую отвертку между выключателем и панелью приборов и извлеките выключатель. При этом попеременно устанавливайте отвертку сверху и снизу. 3. Установка производится в последовательности, обратной снятию.

ВЫКЛЮЧАТЕЛИ ПОДСВЕТКИ САЛОНА И БАГАЖНОГО ОТДЕЛЕНИЯ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

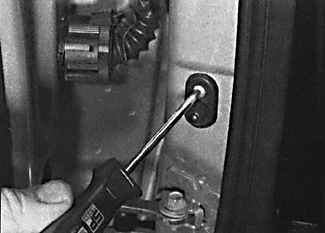

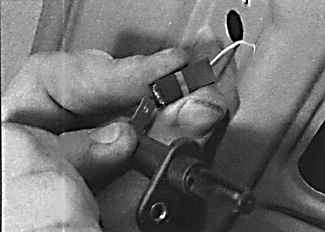

1. Откройте дверь, отвинтите винт крепления выключателя и извлеките его из стойки двери. Привяжите к проводам, идущим к выключателю шнур. 2. Отсоедините электрический разъем от выключателя. 3. Установка производится в последовательности, обратной снятию.

ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛОПОДЪЕМНИКА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

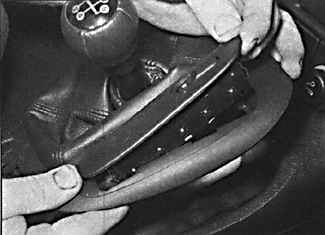

1. Снимите отделку рычага переключения передач с центральной консоли. 2. Отсоедините от переключателя электрический разъем. 3. Отвинтите два винта и снимите декоративную накладку вместе с переключателем. 4. Извлеките переключатель из декоративной накладки. 5. Установка производится в последовательности, обратной снятию.
