11.1.8. Лампочки внутреннего освещения

ПЕРЕДНЯЯ ПОДСВЕТКА САЛОНА

ПОРЯДОК ВЫПОЛНЕНИЯ

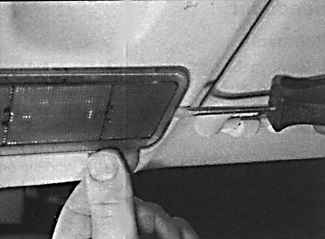

1. Соблюдая осторожность, отверткой снимите с потолка лампу подсветки салона.

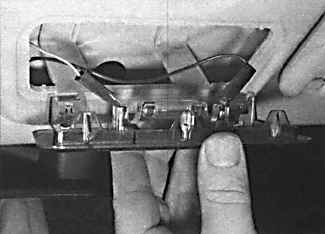

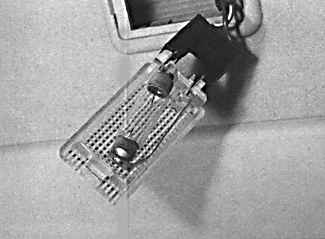

	2. Извлеките лампочку из пружинных контактов.
3. Установите новую лампочку в последовательности, обратной снятию. Проверьте, что лампочка четко зафиксирована между пружинными контактами. Если необходимо, предварительно подогните контакты.

ЗАДНЯЯ ЛАМПОЧКА ПОДСВЕТКИ САЛОНА

ПОРЯДОК ВЫПОЛНЕНИЯ

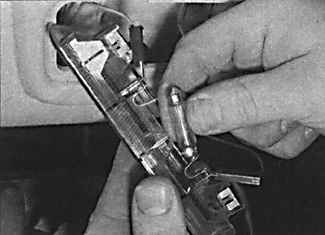

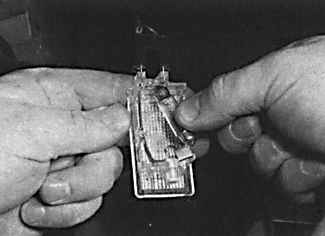

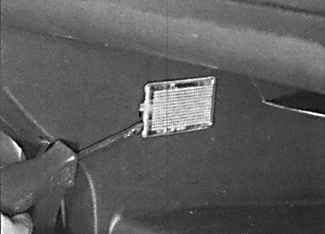

	1. Соблюдая осторожность и используя отвертку, извлеките из потолка заднюю лампочку подсветки салона. Извлеките лампочку из пружинных контактов.
2. Установите новую лампочку в последовательности, обратной снятию. Проверьте, что лампочка четко зафиксирована между пружинными контактами. Если необходимо, предварительно подогните контакты.

ПОДСВЕТКА БАГАЖНОГО ОТДЕЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

	1. Соблюдая осторожность и используя отвертку, снимите лампочку подсветки багажного отделения.
	2. Извлеките лампочку из пружинных контактов.
3. Установите новую лампочку в последовательности, обратной снятию. Проверьте, что лампочка четко зафиксирована между пружинными контактами. Если необходимо, предварительно подогните контакты.

ЛАМПОЧКИ КОМБИНАЦИИ ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите комбинацию приборов.

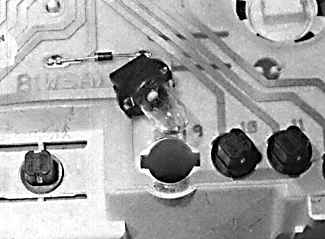

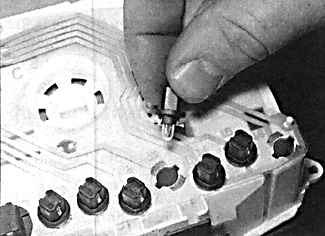

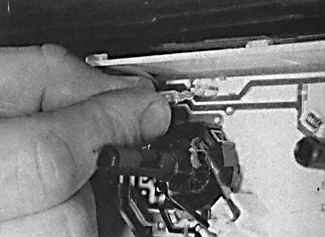

2. Для снятия лампочки накаливания поверните патрон лампочки и извлеките его из комбинации приборов (на фотографии слева – снятие маленького патрона, справа – большого).

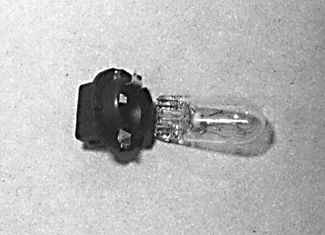

	3. Извлеките лампочку из патрона, потянув ее на себя. Обратите внимание, что некоторые лампочки не могут быть извлечены из патронов.
4. Установите новую лампочку в последовательности, обратной снятию.

ПОДСВЕТКА ПЕРЕКЛЮЧАТЕЛЯ ОСВЕЩЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите переключатель освещения.

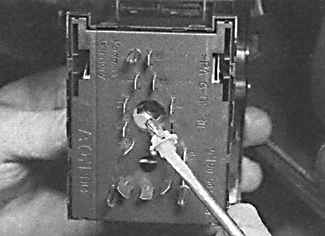

	2. Используя отвертку, поверните патрон лампочки и извлеките его из задней части переключателя освещения.
3. Установите новую лампочку в последовательности, обратной снятию.

ЛАМПОЧКИ МНОГОФУНКЦИОНАЛЬНОГО БЛОКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите комбинацию приборов.

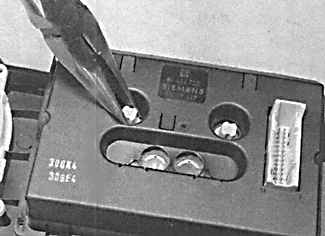

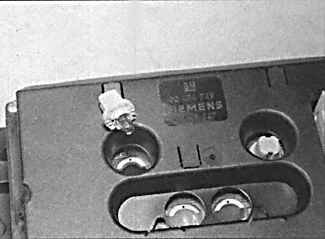

2. Используя плоскогубцы, поверните патрон с лампочкой и извлеките его с задней части многофункционального блока.
3. Установите новую лампочку в последовательности, обратной снятию.

ОСВЕЩЕНИЕ ПАНЕЛИ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель управления отопителем.
	2. Извлеките соответствующую лампу, потянув ее на себя из держателя.
3. Установите новую лампочку в последовательности, обратной снятию.
