5.1.4. Снятие и установка сборки вентиляторов радиатора

 ПОРЯДОК ВЫПОЛНЕНИЯ

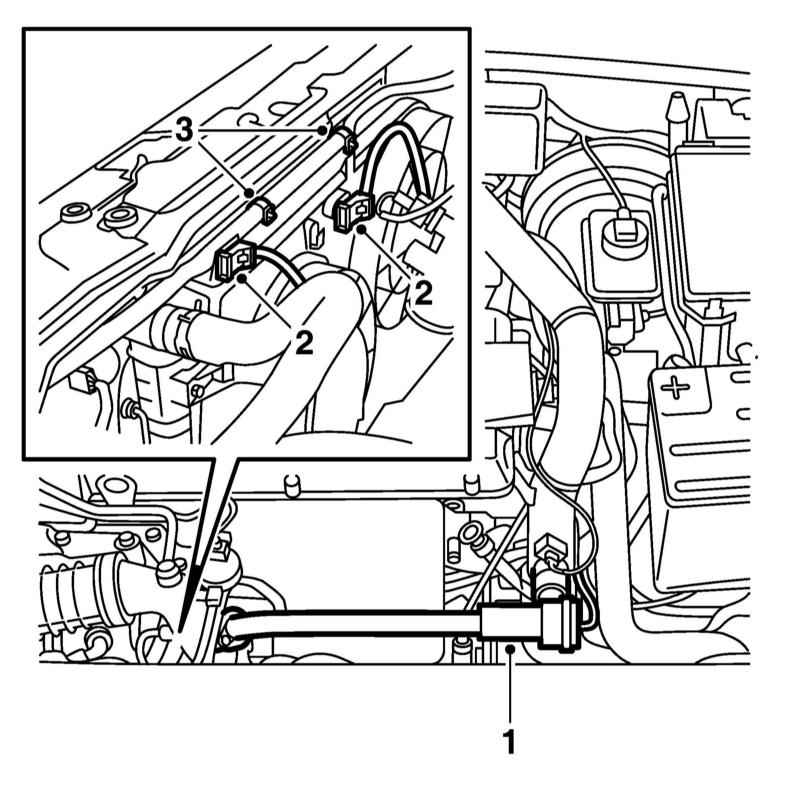

  1. Снимите перепускную трубку и клапан (1 на иллюстрации).
  1. Разъедините разъёмы вентиляторов (2 на иллюстрации).
  2. Ослабьте хомуты крепления вентиляционного шланга системы охлаждения (3 на иллюстрации). На моделях с АТ также снимите трубки, закреплённые на корпусе вентиляторов.

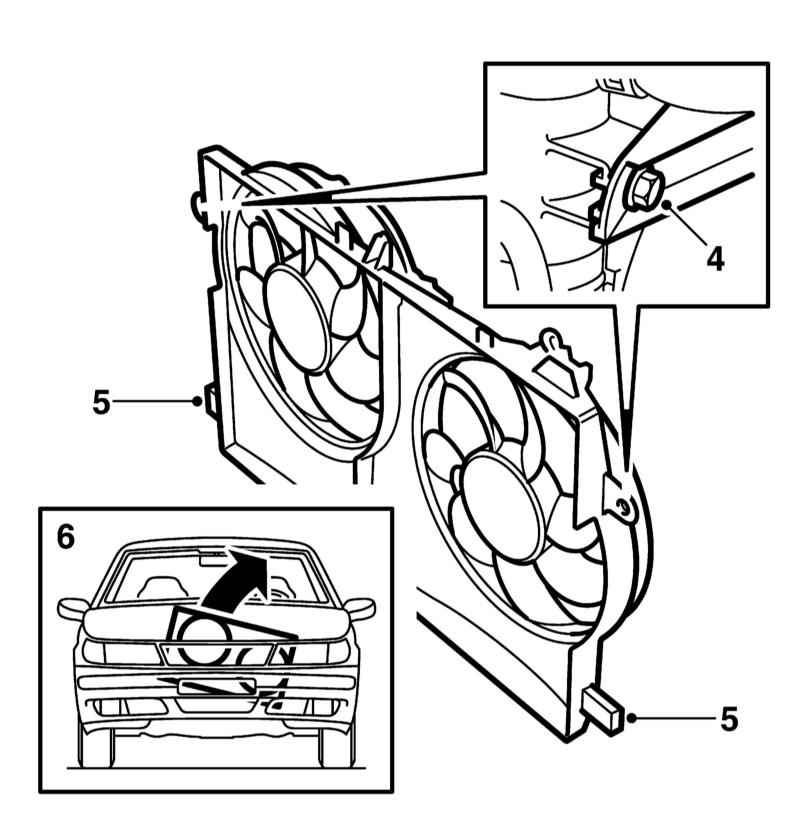

  3. Выверните болты крепления сборки вентиляторов (4), отцепите её нижние крюки (5) и приподнимите сборку вентиляторов.
  1. Извлеките сборку вентиляторов из двигательного отсека, потянув за её угол (6 на иллюстрации).
  1. Установка производится в обратном порядке.

Бензиновые двигатели V6

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите верхнюю крышку двигателя (1 на иллюстрации), перепускную трубку и клапан. Отсоедините вакуумный шланг от перепускного клапана турбокомпрессора (2).
  2. Разъедините разъём датчика температуры/давления на подающей трубке (3 на иллюстрации).
  3. Отсоедините подающую трубку от корпуса дросселя и поддомкратьте автомобиль (4 на иллюстрации).
  4. Отсоедините подающую трубку от интеркулера (5 на иллюстрации) и оставьте на нём хомут.
  1. Поддомкратьте автомобиль и снимите подающую трубку, после чего снимите термозащиту (7 на иллюстрации) переднего выпускного коллектора.

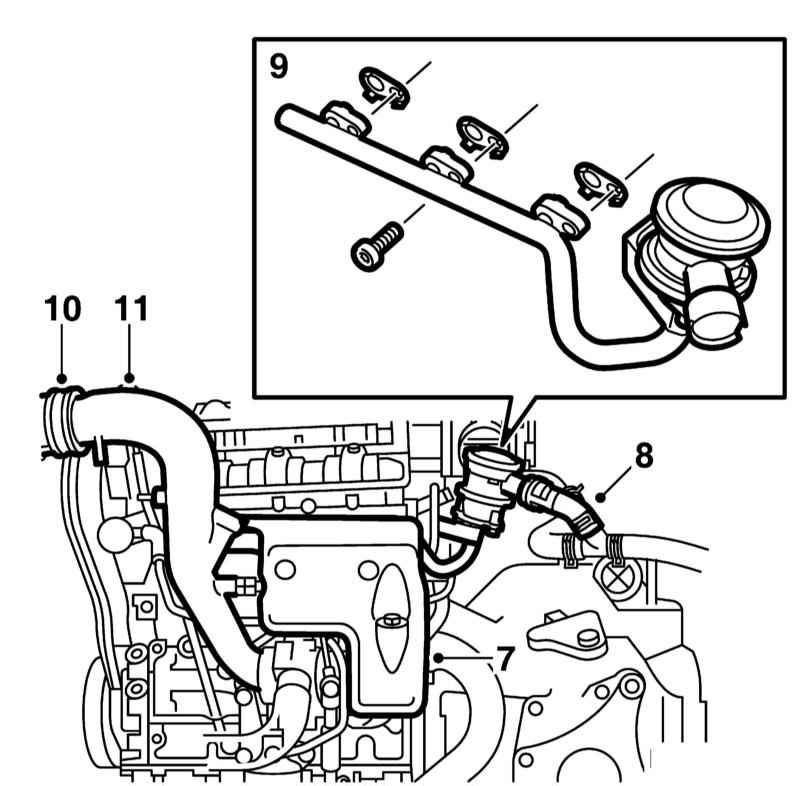

  1. Отсоедините шланг подачи воздуха от клапана SAI (8 на иллюстрации) и отсоедините трубку SAI (9) от переднего выпускного коллектора.
  2. Снимите датчик MAF и шланг, после чего снимите подающую трубку турбокомпрессора (10 и 11 на иллюстрации).
  3. Разъедините разъёмы вентиляторов, отдайте крепёж и снимите сборку вентиляторов
  4. Установка производится в обратном порядке.

Дизельные двигатели V6

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку расширительного бачка и крышку батареи.
  2. Поддомкратьте автомобиль и снимите нижний защитный кожух двигателя, после чего спустите охлаждающую жидкость.
  3. Отсоедините от интеркулера напорную трубку.

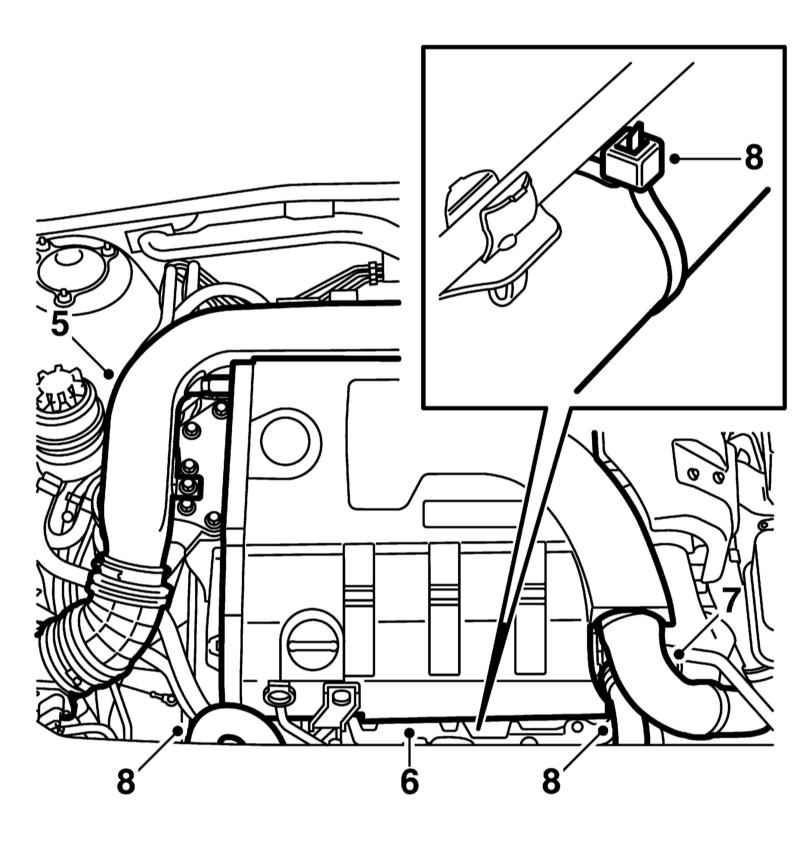

  1. Опустите автомобиль на землю и снимите подающую трубку между турбокомпрессором и датчиком MAF (5 на иллюстрации). Снимите верхнюю крышку двигателя (6).
  1. Отсоедините напорный воздушный шланг и трубку от верхней секции впускного трубопровода (7 на иллюстрации).
  2. Снимите верхний шланг радиатора (8 на иллюстрации).
  3. Выверните болт крепления направляющей щупа уровня двигательного масла к подъёмной проушине двигателя. Выверните нижний и верхний болты крепления подъёмной проушины и сдвиньте её в сторону.
  4. Разъедините разъёмы вентиляторов, отдайте крепёж и снимите сборку вентиляторов.
  5. Установка производится в обратном порядке.
