5.1.6. Снятие и установка радиатора

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите крышку расширительного бачка, поддомкратьте автомобиль и снимите нижний защитный кожух двигательного отсека.

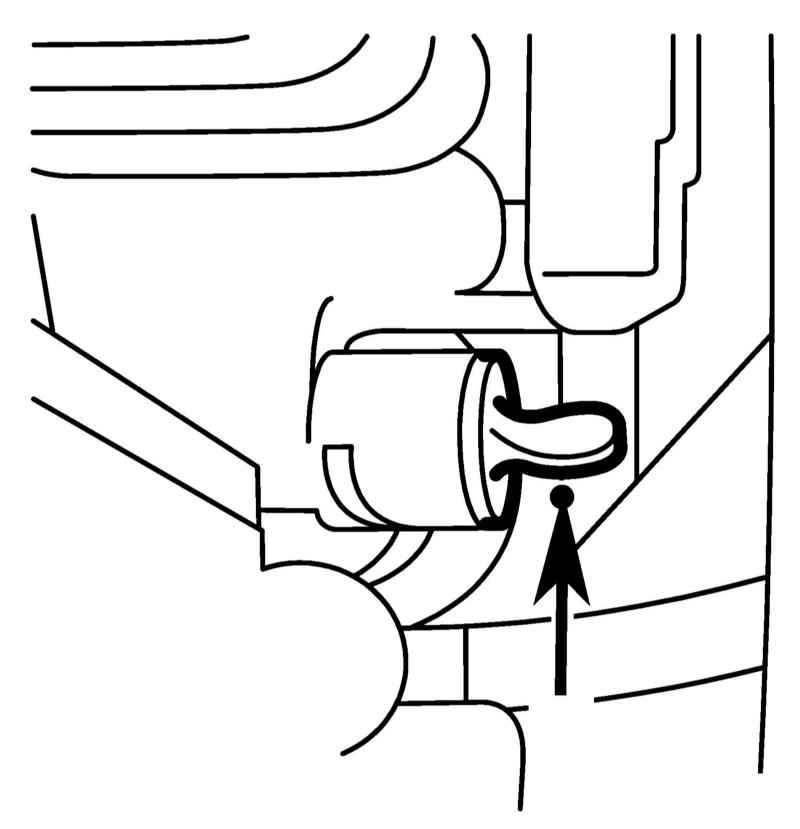

  1. Выверните сливную пробку и спустите ОЖ из радиатора. Опустите автомобиль на землю.
  1. Ослабьте хомут верхнего шланга радиатора (6 на иллюстрации) и снимите сборку вентиляторов (см. Раздел Снятие и установка сборки вентиляторов радиатора).
  1. На моделях с АТ разъедините соединения маслоохладителя на АТ. Соберите вытекшую жидкость.

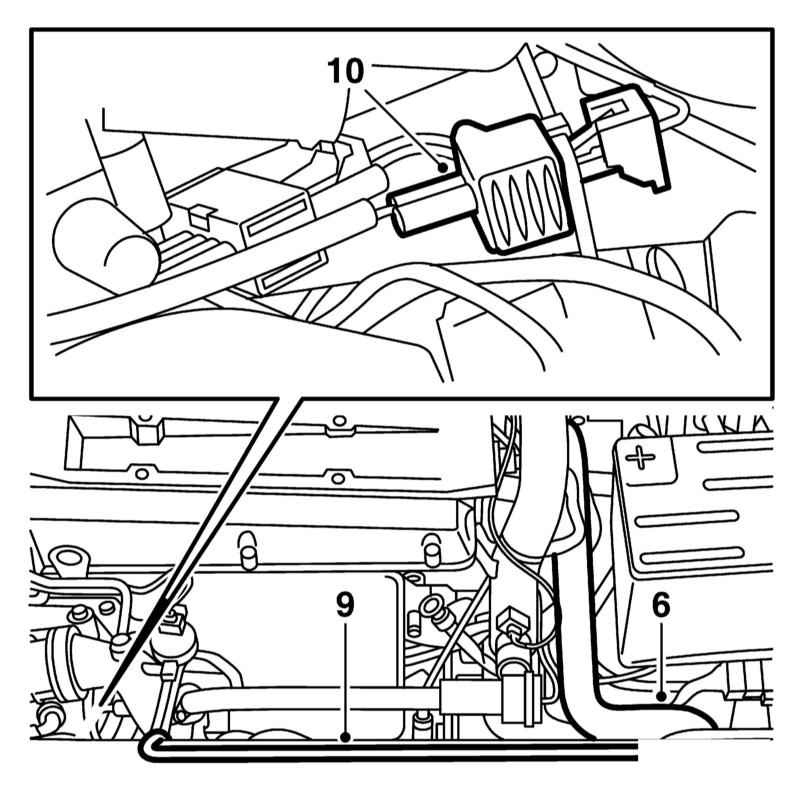

  2. Отдайте крепёж вентиляционного шланга системы охлаждения (9 на иллюстрации) и разъедините разъём (10) компрессора К/В.
  3. Отсоедините нижний шланг радиатора от водяного насоса

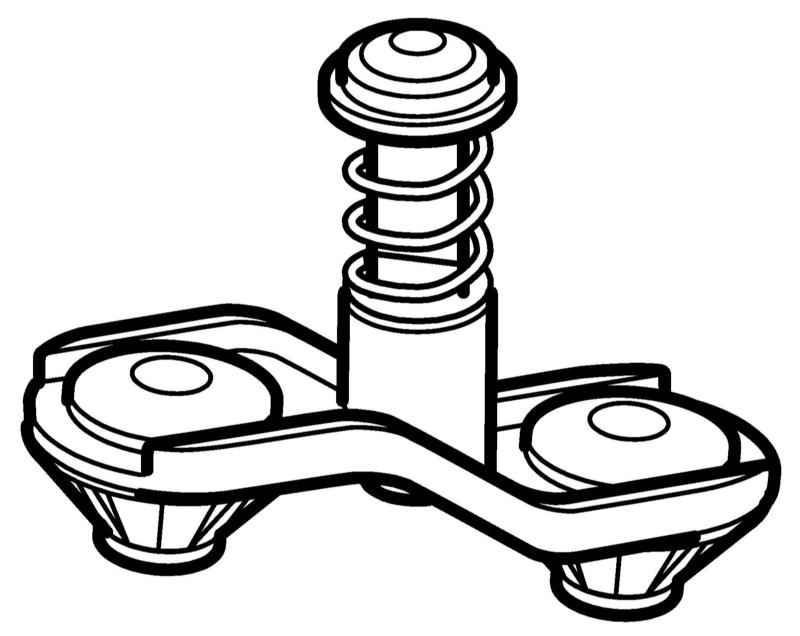

  1. Снимите радиатор, отпустив его держатели.

Если радиатор снимается на долгое время, его следует хранить наполненным жидкостью.

  1. Установка производится в обратном порядке.

Бензиновые двигатели V6

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выполните действия, описанные в п. 1 и 2.
  2. Снимите сборку вентиляторов (см. Раздел Снятие и установка сборки вентиляторов радиатора).

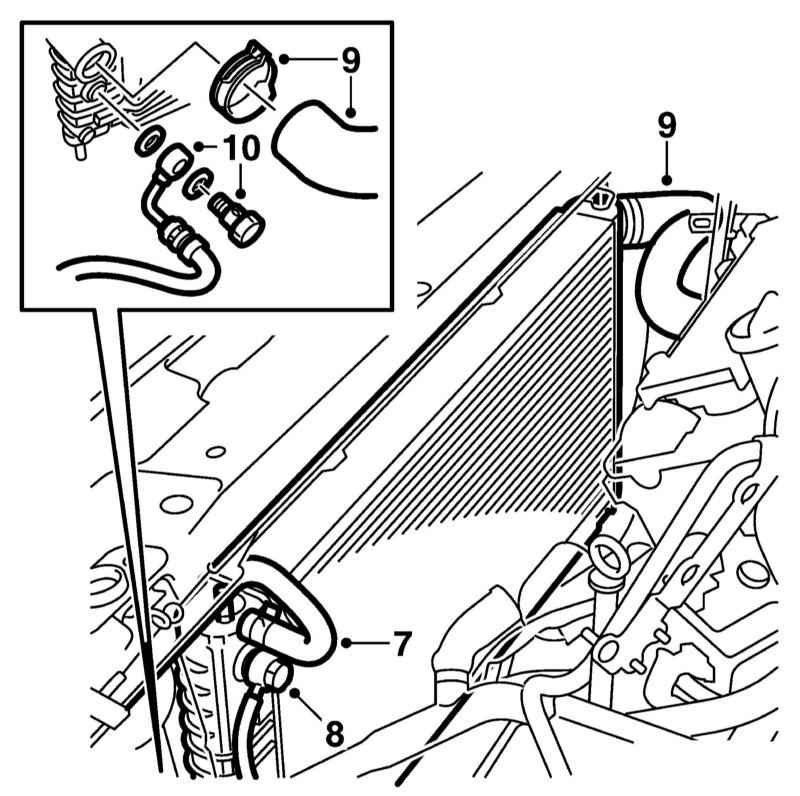

  1. Отсоедините от радиатора верхний вентиляционный шланг (7 на иллюстрации).
  1. Отдайте крепёж верхней масляной трубки (8 на иллюстрации) от АТ и вытрите вытекшее масло.
  2. Отсоедините от радиатора верхний и нижний шланги, а также нижний шланг от трубки, идущей к термостату (9 на иллюстрации).
  3. Отдайте крепёж нижней масляной трубки (10 на иллюстрации) от АТ и вытрите вытекшее масло.
  4. Снимите радиатор, отпустив его держатели (см. иллюстрацию).

Если радиатор снимается на долгое время, его следует хранить наполненным жидкостью.

  1. Установка производится в обратном порядке.

Дизельные двигатели V6

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите сборку вентиляторов радиатора (см. Раздел Снятие и установка сборки вентиляторов радиатора) и подставьте под радиатор ёмкость для сбора ОЖ.

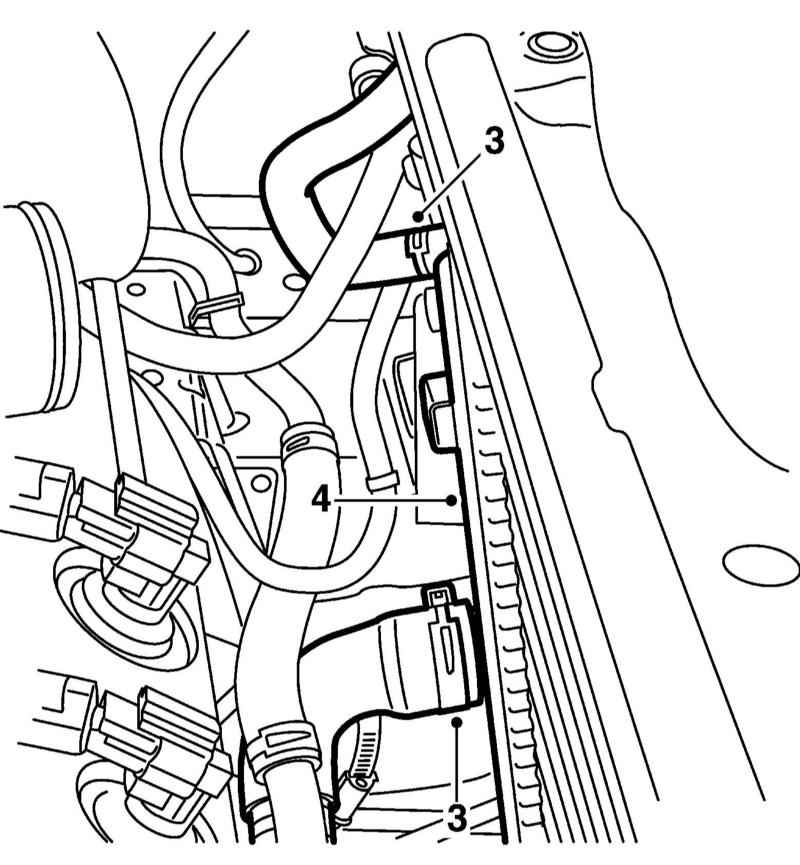

  1. Отсоедините от радиатора шланг продувки и нижний шланг (3 на иллюстрации).
  1. Снимите радиатор (4 на иллюстрации).
  2. Установка производится в обратном порядке.
