6.5.4. Снятие и установка компонентов системы SAI

Передний клапан и передняя подающая трубка SAI

 ПОРЯДОК ВЫПОЛНЕНИЯ

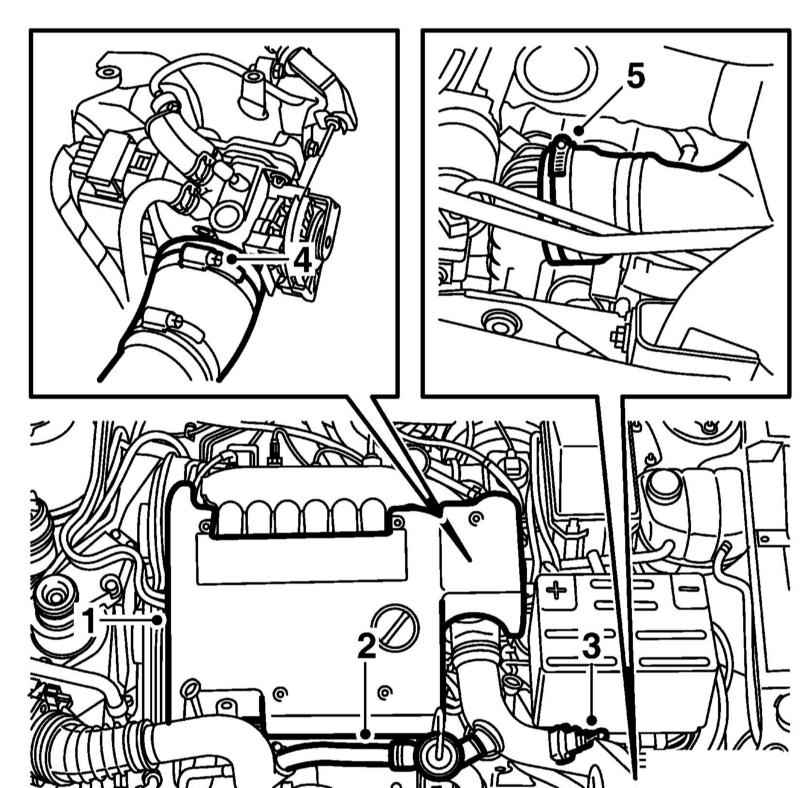

  1. Снимите верхнюю крышку двигателя (1 на иллюстрации) и перепускную трубку с клапаном (2).
  1. Разъедините разъём датчика температуры/давления (3 на иллюстрации), отсоедините трубку турбокомпрессора от корпуса дросселя (4), затем поддомкратьте автомобиль и отсоедините трубку от интеркулера (5).
  2. Опустите автомобиль на землю и снимите трубку турбокомпрессора.
  1. Ослабьте хомут (7 на иллюстрации) крепления шланга к клапану SAI и, если требуется снять только клапан, выверните болты (8) его крепления.

Клапан можно снять и после снятие трубки.

  1. При снятии трубки отдайте крепёж термозащитного экрана выпускного коллектора и снимите экран.

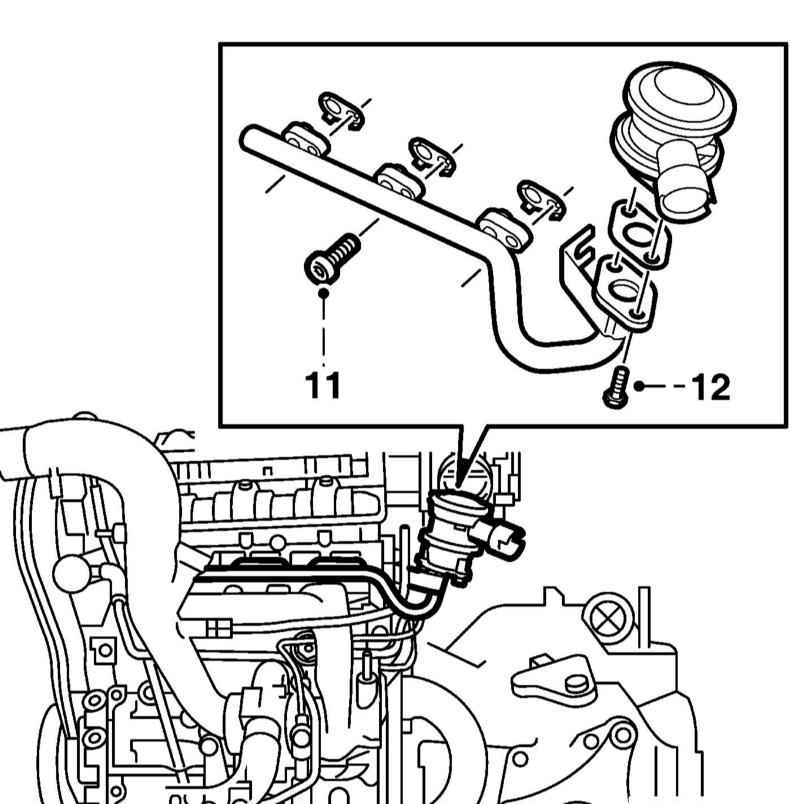

  1. Отдайте крепёж подающей трубки к переднему выпускному коллектору (3 болта) и головке цилиндров (1 гайка) и снимите трубку (11 на иллюстрации).
  1. Если передний клапан SAI ещё не снят, снимите его, вывернув болты (12 на иллюстрации).
  2. Установка производится в обратном порядке. Предварительно очистите сопрягаемые поверхности клапана и трубки, используйте новые прокладки.

Задний клапан и задняя подающая трубка SAI

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Разъедините разъёмы лямбда-зондов (см. иллюстрацию).

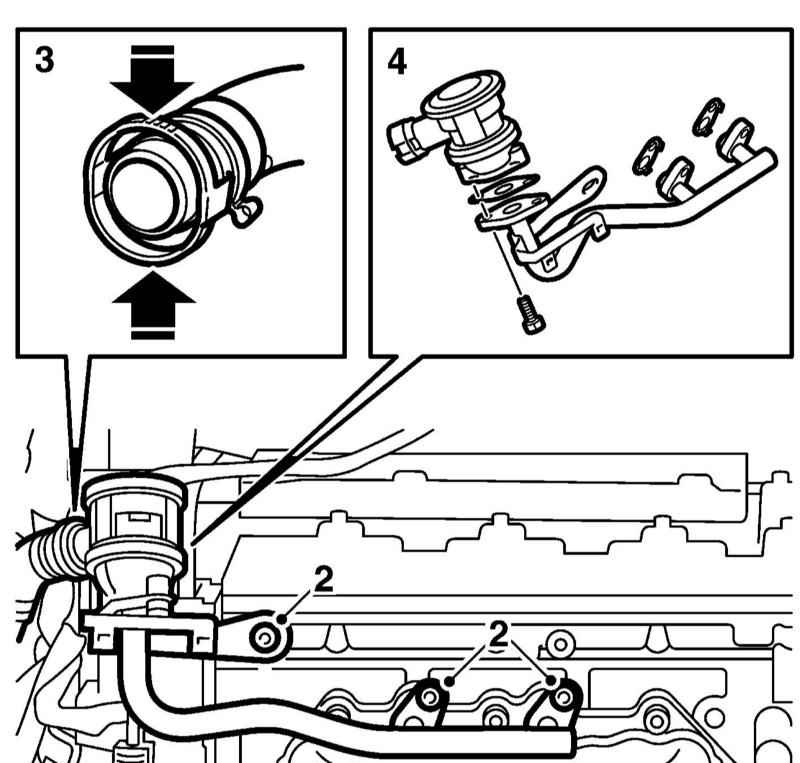

  1. Отдайте крепёж (2 на иллюстрации) задней трубки SAI к выпускному коллектору и головке цилиндров.
  1. Отсоедините от клапана SAI шланг (3 на иллюстрации) и снимите трубку вместе с клапаном.
  2. Выверните болты (4 на иллюстрации) крепления клапана и отделите его от трубки.
  3. Установка производится в обратном порядке. Предварительно очистите сопрягаемые поверхности клапана и трубки, используйте новые прокладки.

Насос SAI

 ПОРЯДОК ВЫПОЛНЕНИЯ

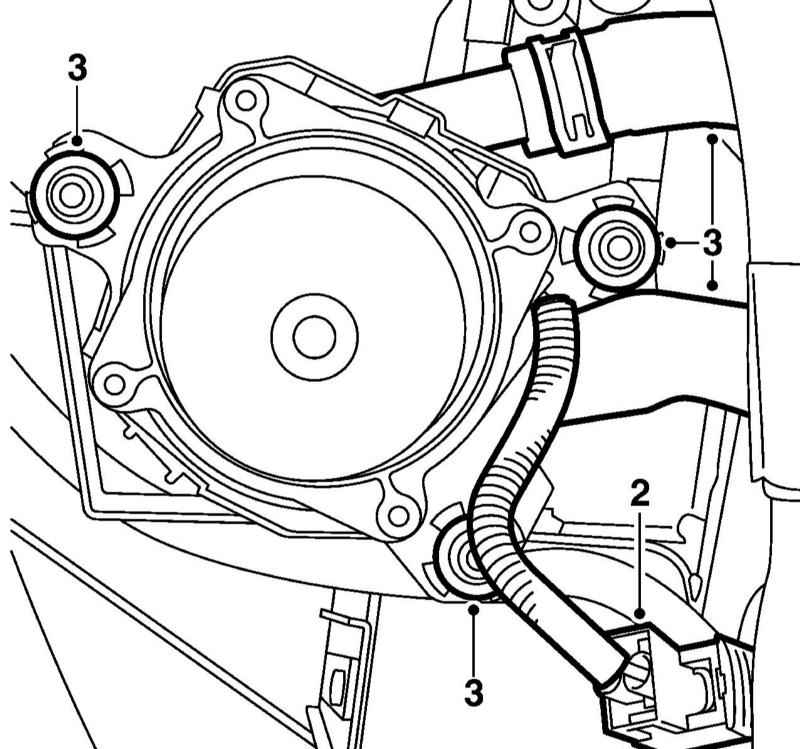

  1. Поддомкратьте автомобиль и разъедините разъём электропроводки насоса SAI (2 на иллюстрации).
  1. Выверните болты крепления насоса SAI, отсоедините от него шланги и снимите насос (3 на иллюстрации).
  2. Установка производится в обратном порядке. Убедитесь, что втулки крепёжных отверстий насоса установлены правильно и не выпадают.

Фильтр SAI

 ПОРЯДОК ВЫПОЛНЕНИЯ

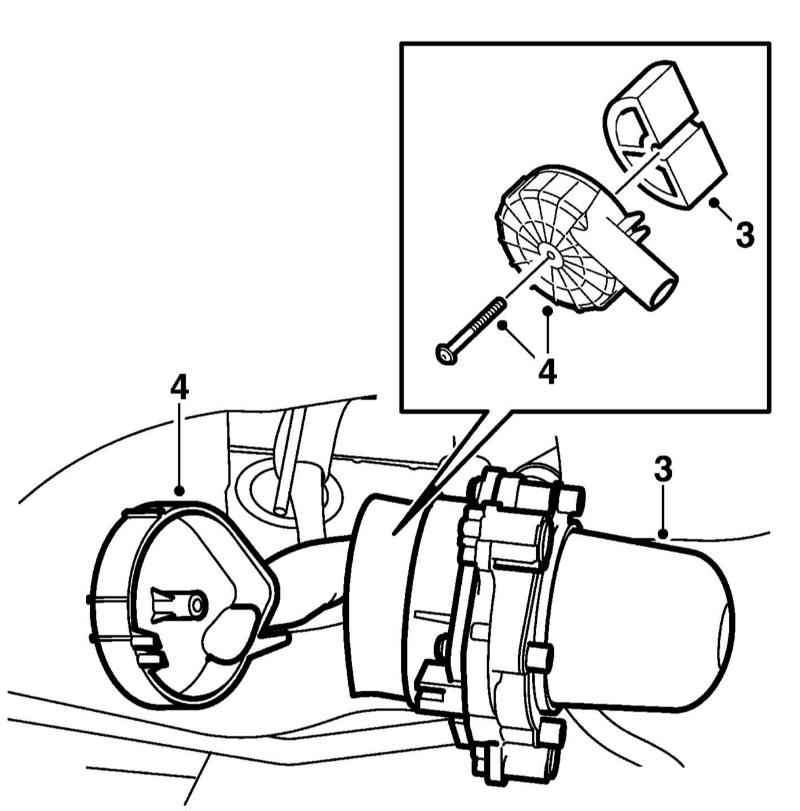

  1. Снимите насос SAI и корпус фильтра (3 на иллюстрации).
  1. Снимите фильтр (4 на иллюстрации).
  2. Установка производится в обратном порядке.
