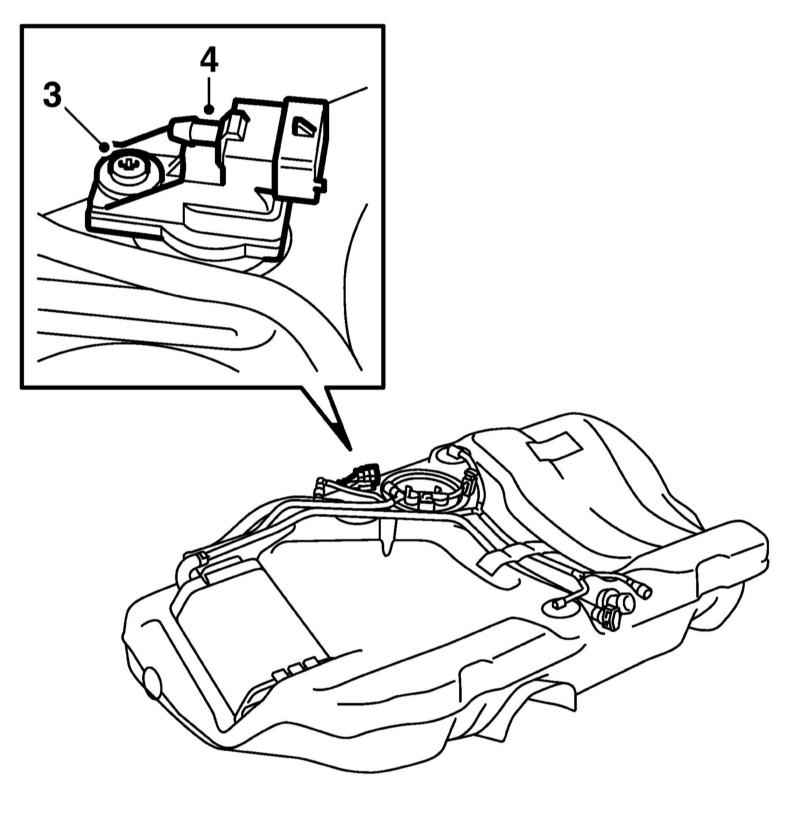

6.5.5. Снятие и установка компонентов системы EVAPДатчик давления паров топлива
|
|
- Снимите топливный бак и очистите область вокруг датчика давления сжатым воздухом.
|
- Выверните винт крепления датчика, отсоедините от него электропроводку и снимите датчик.
|
- Установка производится в обратном порядке. Предварительно удостоверьтесь в чистоте сопрягаемых поверхностей и смажьте уплотнительное кольцо датчика безкислотным вазелином.
|
|
Адсорбер
|
|
- Снимите топливный бак.
|

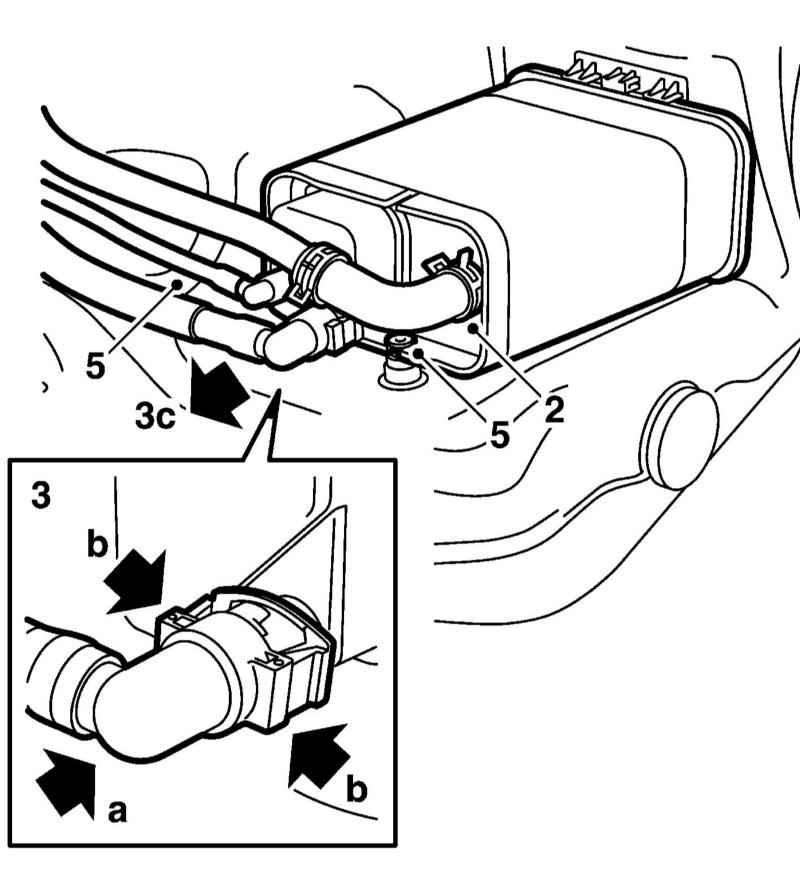

- Отсоедините от адсорбера линию продувки и шланг клапана отсечки (2 на иллюстрации).
|
- Отсоедините линии от топливного бака к абсорберу (3 на иллюстрации). Для этого сначала нажмите на разъём по направлению к абсорберу (a), затем сожмите лапки фиксатора (b) и отсоедините шланг (с).
- При помощи специального приспособления ослабьте шланг продувки адсорбера.
- Отдайте крепёж (5 на иллюстрации) и снимите адсорбер.
- Установка производится в обратном порядке. Следите за правильностью и надёжностью подсоединения шлангов.
|
|
Клапан отсечки
|
|
|

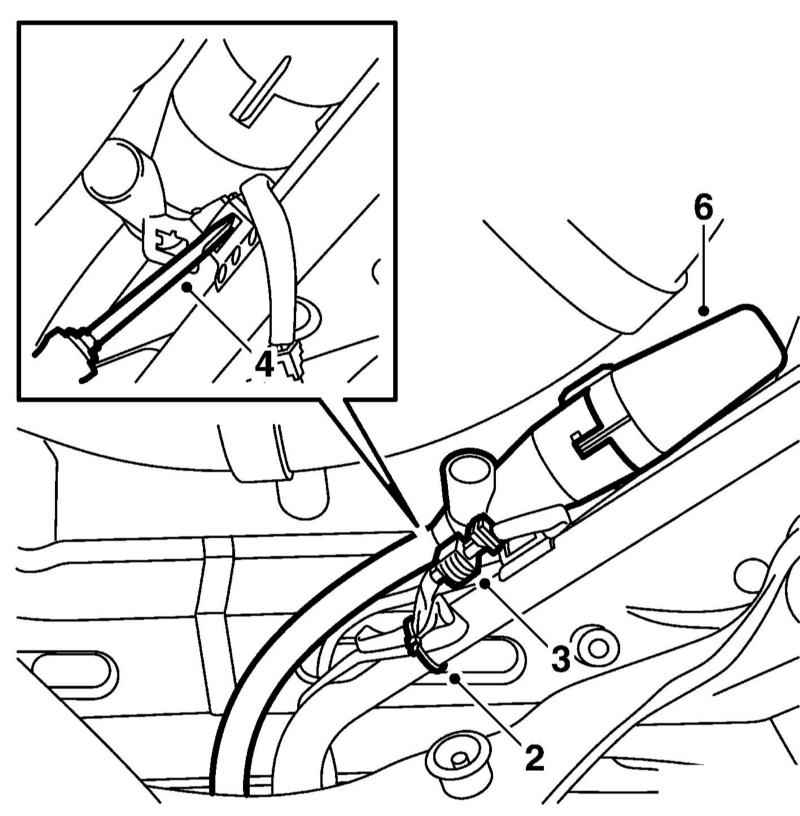

- Поддомкратьте автомобиль, разрежьте кабельную стяжку (2 на иллюстрации), разъедините и снимите разъём (3) устройства продувки.
|
- При помощи отвёртки отсоедините устройство продувки от кронштейна заливной трубки (4 на иллюстрации). Очистите устройство продувки.
- Снимите верхнюю крышку клапана отсечки (6 на иллюстрации).
|

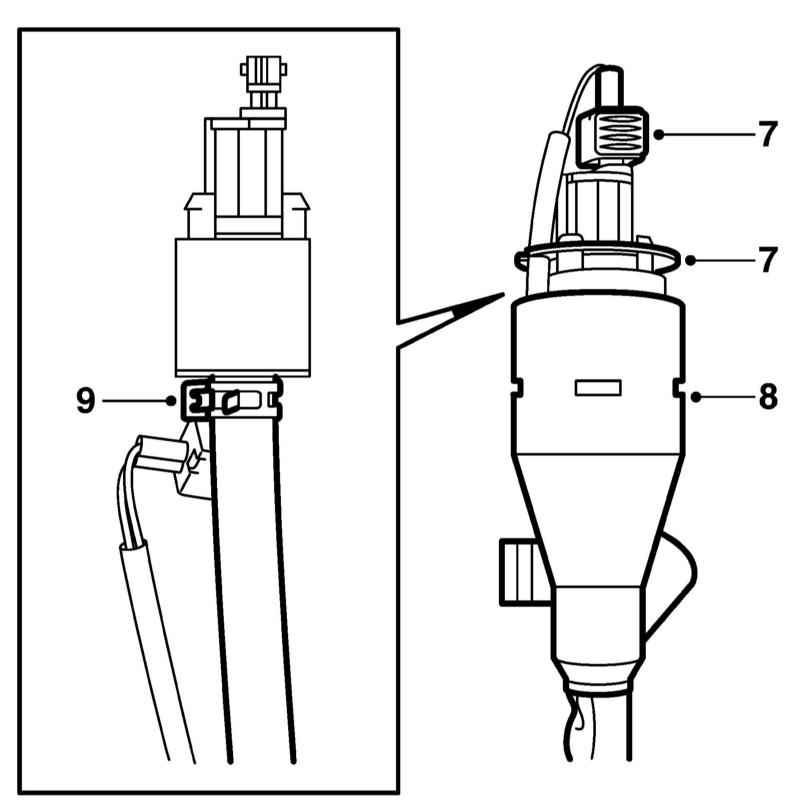

- Разъедините разъём клапана отсечки и снимите шайбу (7 на иллюстрации).
|
- Сдвиньте крышку (8 на иллюстрации) так, чтобы обеспечить доступ к хомуту (9), ослабьте хомут и снимите клапан.
- Установка производится в обратном порядке.
|
|
Клапан продувки адсорбера
|
|
|

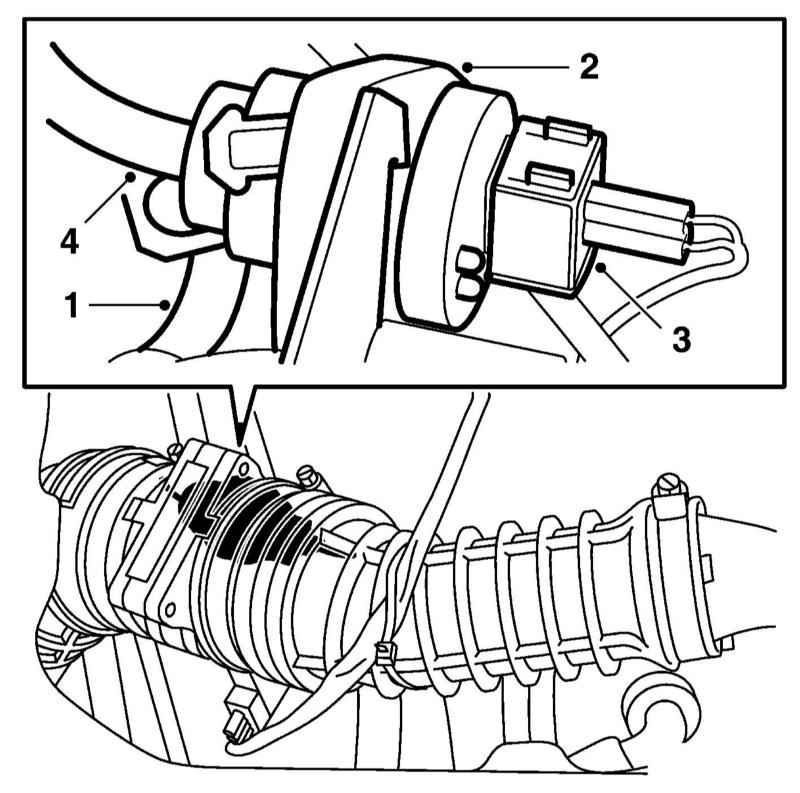

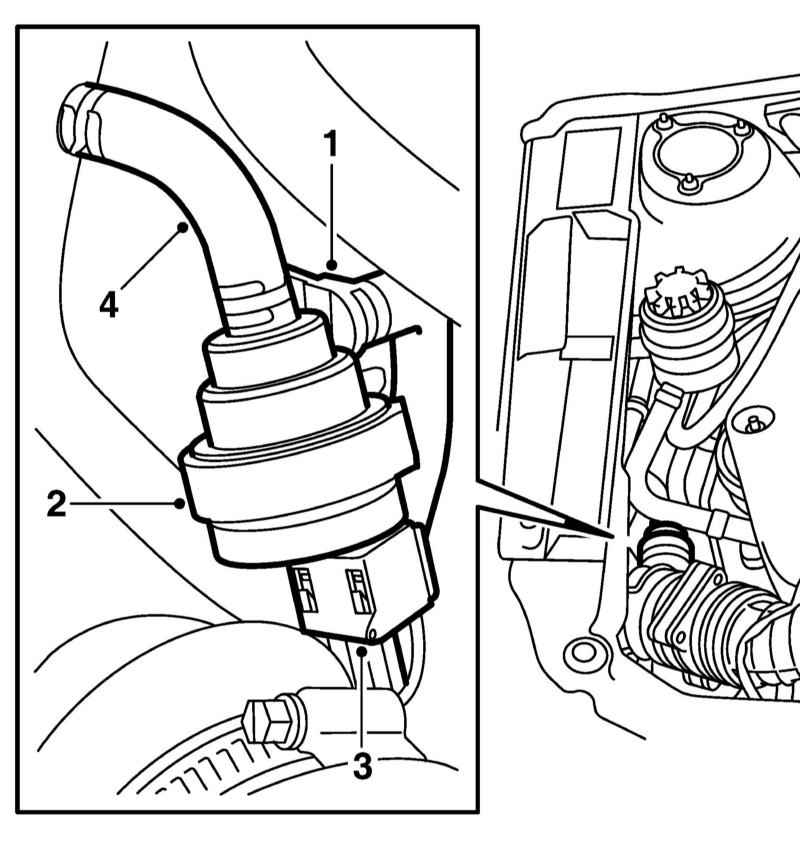

- Ослабьте быстроразъёмное соединение шланга продувки адсорбера (1 на иллюстрациях) и снимите клапан продувки (2) с кронштейна.
|
|
Снятие клапана продувки на бензиновых двигателях V6.
|
- Аккуратно поверните клапан и разъедините его разъём (3 на иллюстрациях), после чего отсоедините клапан от шланга (4).
- Установка производится в обратном порядке.
|
|
|
