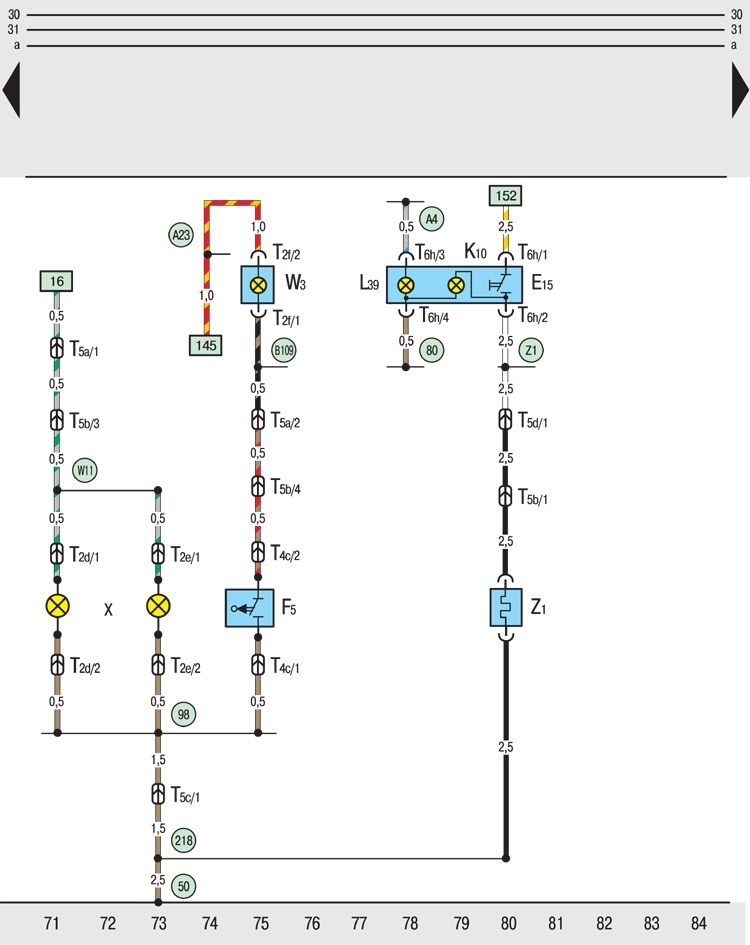

12.4.3. Заднее стекло, выключатель сигнала торможения, освещение багажника

E15 – выключатель для обогрева заднего стекла;

F5 – включатель освещения багажника;

K10 – сигнализатор обогрева заднего стекла;

L39 – лампа накаливания для освещения выключателя обогрева заднего стекла;

T2d – двухконтактный штекерный разъем, на освещении номерного знака (левый);

T2e – двухконтактный штекерный разъем, на освещении номерного знака (правый);

T2f – двухконтактный штекерный разъем, на фонаре освещения багажника;

T4c – четырехконтактный штекерный разъем, на включателе освещения багажника;

T5a – пятиконтактный штекерный разъем, на стойке С слева (розовый);

T5b – пятиконтактный штекерный разъем, в крышке багажника слева (коричневый);

T5c – пятиконтактный штекерный разъем, в крышке багажника слева (черный);

T5d – пятиконтактный штекерный разъем, на стойке С слева (черный);

T6h – шестиконтактный штекерный разъем, на выключателе обогрева заднего стекла;

W3 – освещение багажника;

X – освещение номерного знака;

Z1 – обогреваемое заднее стекло;

50 – точка соединения на "массу" в багажнике слева;

80 – соединение на "массу" в жгуте проводов позади панели приборов;

98 – соединение на "массу" в жгуте проводов крышки багажника;

218 – соединение на "массу" в соединительном жгуте проводов крышки багажника;

А4 – соединение с положительным полюсом (58b) в жгуте проводов позади панели приборов;

А23 – соединение с положительным полюсом (30al) в жгуте проводов позади панели приборов слева;

В109 – соединение на "массу" в жгуте проводов позади слева (лишь для автомобилей с системой центрального управления замками двери);

W11 – соединение (58) в жгуте проводов крышки багажника;

Z1 – соединение с положительным полюсом в жгуте проводов позади панели приборов (лишь для автомобилей с электроуправляемыми и обогреваемыми наружными зеркалами заднего вида)
