5.2.1.2. Переключение с помощью двух тяг из гибкого тросика

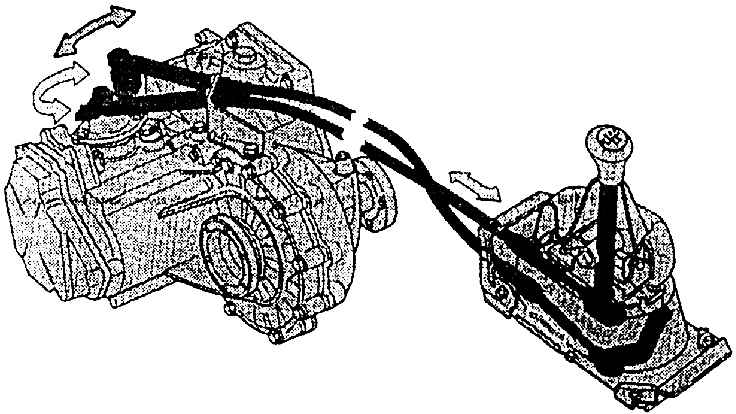

Схема передачи силы и движения между консолью переключения и переключающим  устройством коробки передач представлена на рисунке. Движение рычага переключения  распределяется по двум упругим тягам, уложенным в гибких шлангах. Тяга с отверстием  для горизонтально ориентированного пальца обслуживает выбор, в то время как тяга с  отверстием для вертикального пальца обслуживает включение передачи.

Корпус рычага переключения также размешен на центральном лонжероне кузова, по  которому проведены и оба гибких тросика. Установка упругих тросиков предоставляет  возможность коробке передач колебаться в процессе эксплуатации, а также  переключающее устройство на коробке передач проще чем, при переключении прочной  тягой.
