6.5. Принцип действия и проверка исправности функционирования топливного насоса

Помните, что бензин является в высшей степени огнеопасной жидкостью!

При работе с компонентами системы питания соблюдайте все принятые меры пожарной безопасности.

Не курите! Не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской!

Не производите обслуживание системы в помещениях, оборудованных работающими на природном газе и оснащенными контрольным факелом отопительными приборами (такими как водогреи и сушилки для одежды).

Не забывайте, что бензин относится к числу канцерогенных веществ, т.е., - веществ, способствующих развитию рака!

Старайтесь не допускать попадания топлива на открытые участки тела, пользуйтесь резиновыми защитными перчатками, при случайном непредвиденным контакте с горючим тщательно промывайте руки теплой водой с мылом.

Без промедления собирайте пролитое топливо и не складывайте пропитанную ГСМ ветошь вблизи источников открытого огня.

Помните, что система питания оборудованных впрыском топлива моделей постоянно находится под давлением.

Прежде чем приступать к отсоединению топливных линий, сбросьте остаточное давление в системе.

При обслуживании компонентов системы питания надевайте защитные очки. Постоянно держите под рукой огнетушитель класса В!

Конструкция и принцип действия

На рассматриваемых установлен электроприводной погружной топливный насос лопастного типа. В состав насосной сборки входят: приводной электромотор, крыльчатка, корпус, крышка, редукционный и запорный клапаны и топливозаборник с сетчатым фильтром. Насос объединен с датчиком измерения расхода топлива в единую сборку, которая помещается внутри топливного бака.

При включении зажигания по сигналу ECM происходит активация реле топливного насоса, крыльчатка которого начинает вращаться.

Реле топливного насоса остается в активном положении только в том случае, если ECM констатирует факт запуска двигателя, либо проворачивания стартера. В противном случае ECM через несколько секунд производит размыкание цепи заземления сборки и насос отключается.

Топливо всасывается в первую лопастную канавку крыльчатки и по соединительному каналу под действием центробежной силы перекачивается в очередную лопастную канавку. В процессе перехода топлива из одной лопастной канавки в другую под действием силы трения возникает перепад давления.

В результате вращения крыльчатки давления топлива постепенно возрастает и оно выталкивается из рабочей камеры, прокачивается в зазор между якорем и магнитом и под напором выходит из насосной сборки.

По достижении давлением топлива определенного значения происходит открывание редукционного клапана и избыток топлива по возвратной линии направляется обратно в бензобак. Редукционный клапан, таким образом, позволяет избежать опасного повышения давления топлива.

При останове двигателя топливный насос также прекращает функционировать, при этом под воздействием пружины срабатывает запорный клапан, перекрывая выходной порт насоса, в результате чего тракт системы питания остается под давлением.

Проверка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сбросьте давление в системе питания (см. Раздел Сброс давления в системе питания).
2. Снимите крышку с заливной горловины топливного бака.
3. Отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Поднимите подушку заднего сиденья и через сервисное отверстие в панели пола отсоедините от насосной сборки электропроводку.

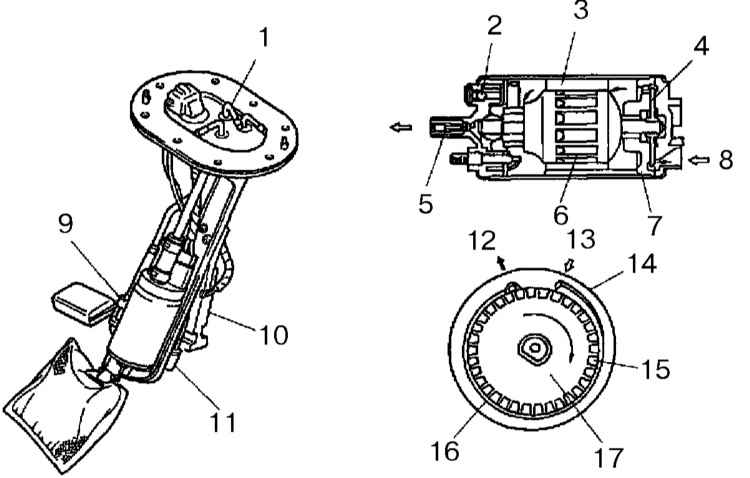

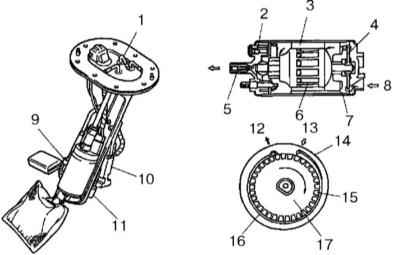

Конструкция топливного насоса



1  —   От другой камеры
2  —   Редукционный клапан
3  —   Магнит
4  —   Ротор
5  —   Контрольный клапан
6  —   Якорь
7  —   Корпус насоса
8  —   Вход
9  —   Эжекторный насос

10  —   Датчик расхода топлива
11  —   Датчик температуры топлива
12  —   Выход
13  —   Вход
14  —   Корпус
15  —   Канавка
16  —   Топливный канал
17  —   Ротор

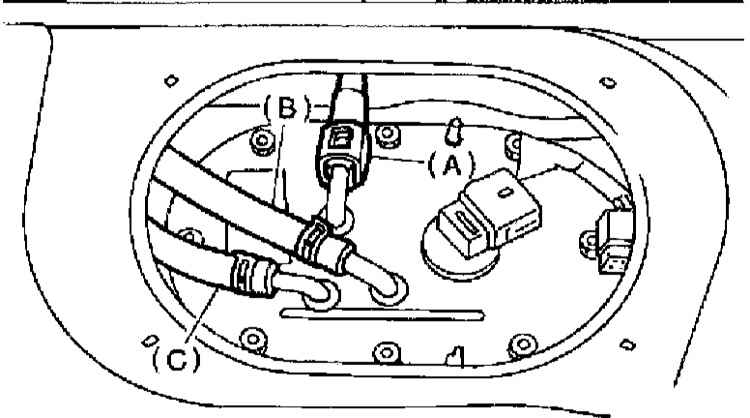

Линии, подлежащие отсоединению от насосной сборки

А  —   Линия подачи топлива
В  —   Линия возврата топлива
С  —   Шланг эжекторного насоса




 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отпустите хомуты и отсоедините от насосной сборки линии подачи (А) и возврата (В) топлива, а также шланг эжекторного насоса (С).
2. Отдайте расположенные по периметру верхнего фланца крепежные гайки и извлеките сборку из топливного бака.
3. Подайте напряжение 12В на клеммы 1 (-) и 4 ( ) контактного разъема насосной сборки (батарея должна быть установлена как можно дальше разъема), - насос должен начать функционировать. Неисправная сборка подлежит замене.

Во избежание выхода электромотора из строя в результате перегрева не проворачивайте насос без нагрузки дольше, чем это действительно необходимо для проверки исправности его функционирования!

Установка производится в порядке, обратном порядку демонтажа компонентов.
