5.3.20. Снятие и установка информационных датчиков системы автоматической системы кондиционирования (климат-контроль)

Датчик температуры наружного воздуха

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте капот.
2. Отсоедините отрицательный провод от батареи.

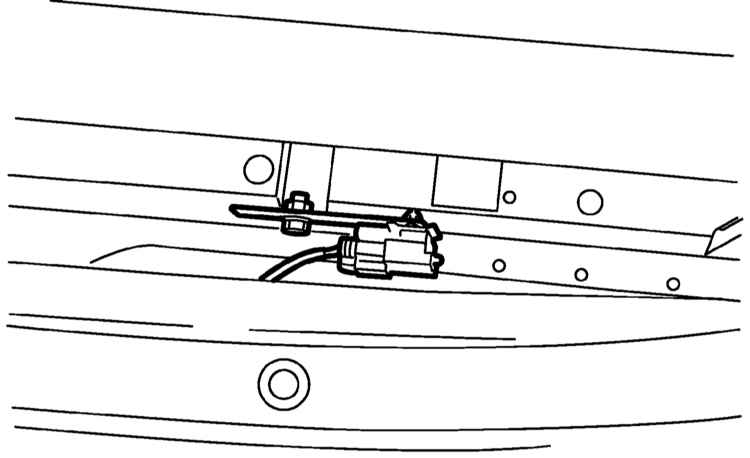

3. Отсоедините электропроводку от датчика температуры наружного воздуха.

4. Снимите датчик с нижней части радиаторной панели.

5. Установка производится в обратном порядке.

Датчик интенсивности солнечного излучения

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.

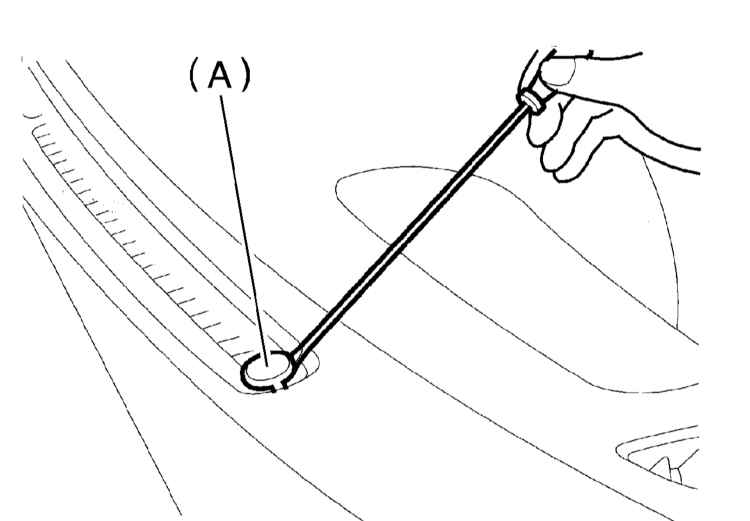

2. Поддев отверткой с плоским жалом, высвободите датчик из панели приборов.

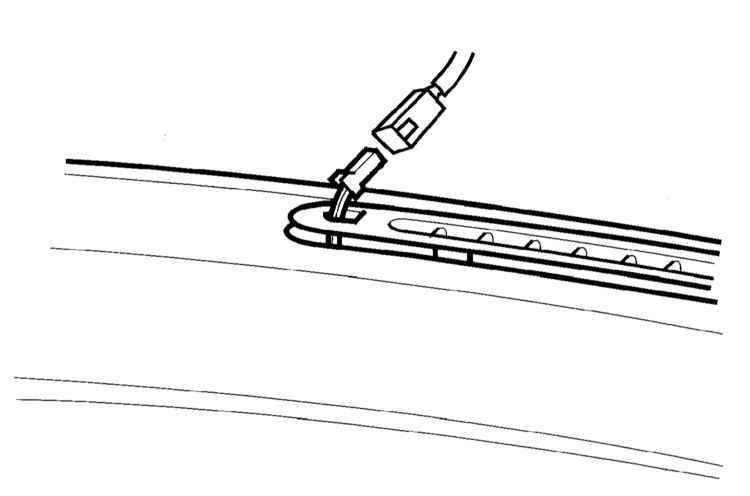

3. Рассоедините контактный разъем электропроводки, - постарайтесь не повредить панель приборов.

4. Установка производится в обратном порядке.
