5.3.6. Снятие и установка теплообменника отопителя

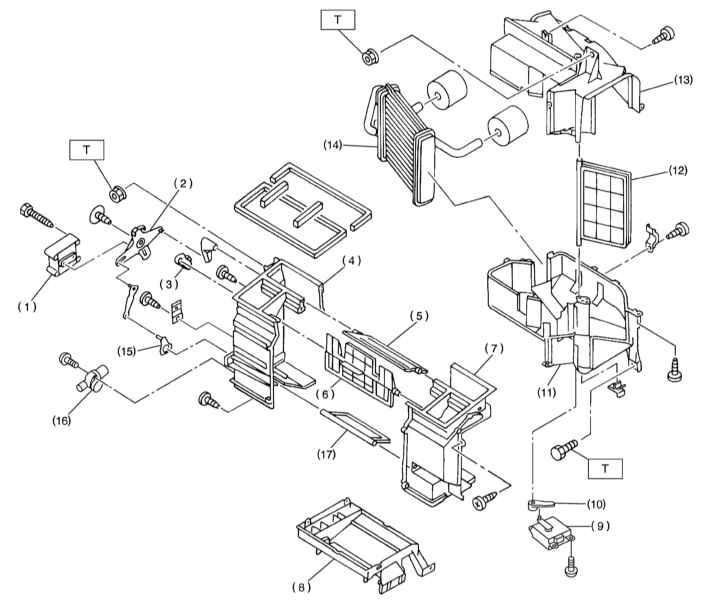

Детали установки теплообменника отопителя

1 — Привод вентиляционной заслонки
2 — Боковая тяга
3 — Исполнительный рычаг
4 — Секция А кожуха
5 — Заслонка подачи воздуха на обдув стекла
6 — Вентиляционная заслонка
7 — Секция В кожуха
8 — Воздуховод подачи воздуха в ножные колодцы
9 — Привод смесительной заслонки (модели с автоматическим К/В)
10 — Исполнительный рычаг
11 — Секция D кожуха
12 — Смесительная заслонка

13 — Секция С кожуха
14 — Теплообменник отопителя
15 — Исполнительный рычаг
16 — Вход аспиратора (модели с автоматическим К/В)
17 — Заслонка подачи воздуха в ножные колодцы

Усилия затягивания резьбовых соединений, Нм

Т: 7.35


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Детали установки теплообменника отопителя показаны на иллюстрации.
2. Снимите сборку отопителя (см. Раздел Снятие и установка сборки отопителя).
3.Выверните крепежные винты и разделите секции кожуха отопителя.

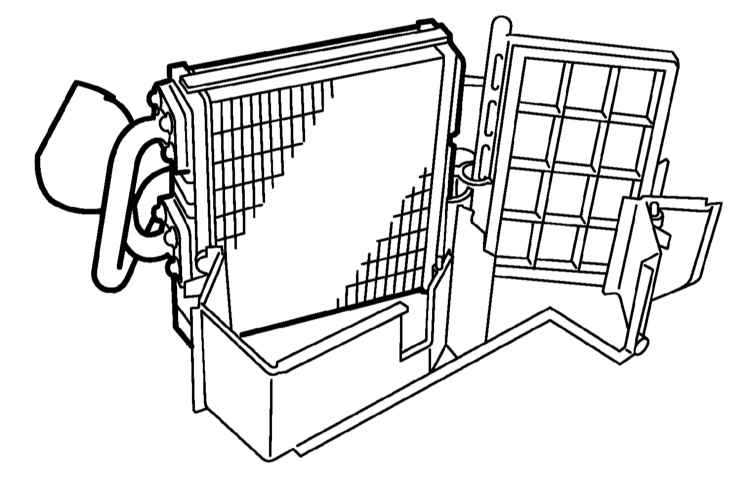

4. Извлеките теплообменник.

5. Установка производится в обратном порядке.
