1.1. Меры предосторожности

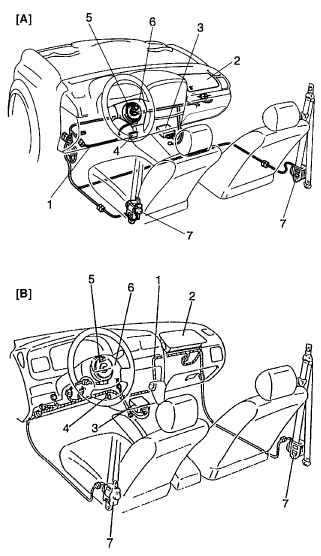

  • Конфигурация компонентов системы «air bag» такая, как показано на рисунке.
  • Если система «air bag» вместе с другой системой автомобиля нуждаются в ремонте, то Suzuki рекомендует, в первую очередь, ремонтировать систему «air bag», чтобы избежать ложного срабатывания системы.
  • Не изменяйте рулевое колесо, панель приборов или другие компоненты системы «air bag». Модификации могут отрицательно сказаться на работе системы и привести к травмам.
  • Если автомобиль будет подвергаться воздействию температур свыше 93°С (200°F) (например, в процессе окраски), предварительно снимите компоненты системы «air bag» во избежание повреждений или случайного срабатывания.

1 — жгут проводов подушки безопасности
2 — модуль пассажирской подушки безопасности
3 — контрольно-диагностический модуль (КДМ)
4 — DLC
5 — контактное кольцо
6 — модуль водительской подушки безопасности
7 — преднатяжитель ремня безопасности (если установлен)
