10.3.4.5. Охлаждающий вентилятор и муфта вентилятора

ПОРЯДОК ВЫПОЛНЕНИЯ

Отключите отрицательный кабель (-) от аккумулятора.

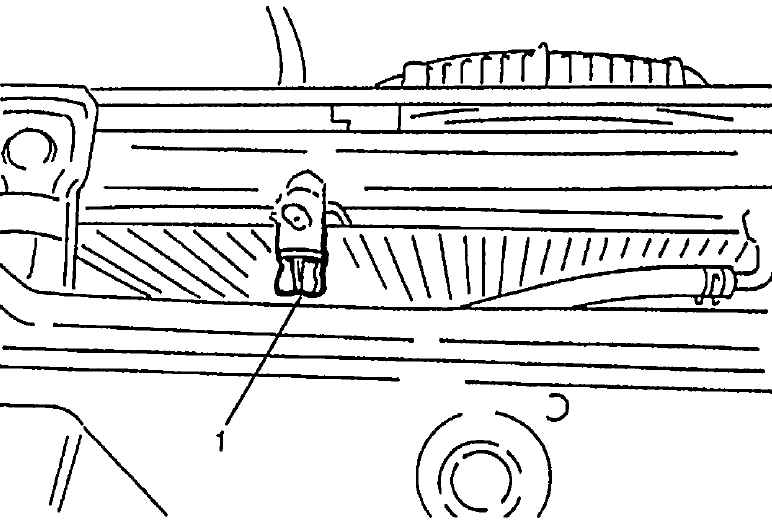

Слейте систему охлаждения, открутив сливную пробку (1) радиатора.

Отсоедините впускной шланг радиатора от радиатора.
Открутите охлаждающий вентилятор/гайки муфты.

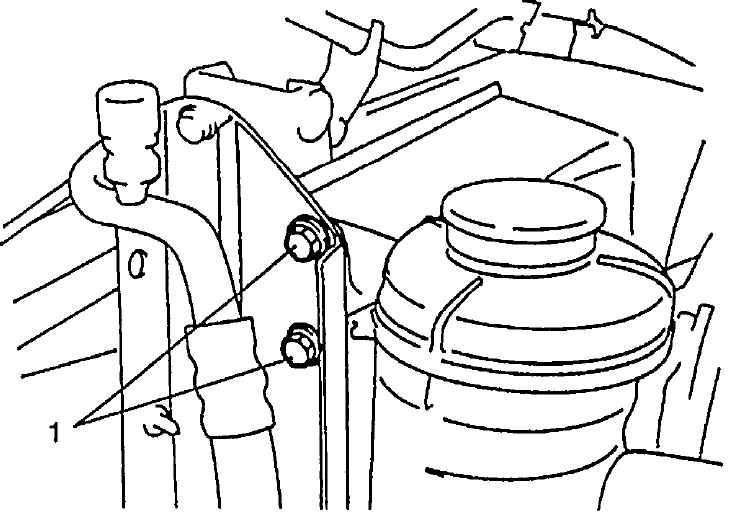

Снимите распорные болты (1) резервуара жидкости P/S с опоры радиатора (только для двигателей G16).

Снимите зажимы кожуха радиатора.
Затем снимите охлаждающий вентилятор/муфту и кожух радиатора.

Проверка

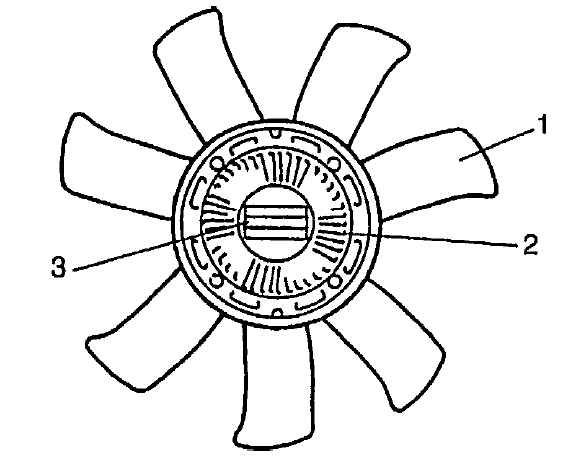

Проверьте гидродинамическую муфту на предмет утечки масла. Если необходимо, замените узел муфты вентилятора (2). Не разбирайте узел муфты.

1 — охлаждающий вентилятор
2 — узел муфты вентилятора
3 — биметаллическая часть

Установка

Установите снятые части в порядке обратном процедуре демонтажа.

ПОРЯДОК ВЫПОЛНЕНИЯ

Заполните систему охлаждения соответствующей охлаждающей жидкостью, обратившись к Разделам Охлаждающая жидкость и Промывка и заполнение системы охлаждения в этой Главе.
После установки проверьте каждое соединение на предмет протечки.
