10.3.4.6. Радиатор

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключите отрицательный кабель (-) от аккумулятора.

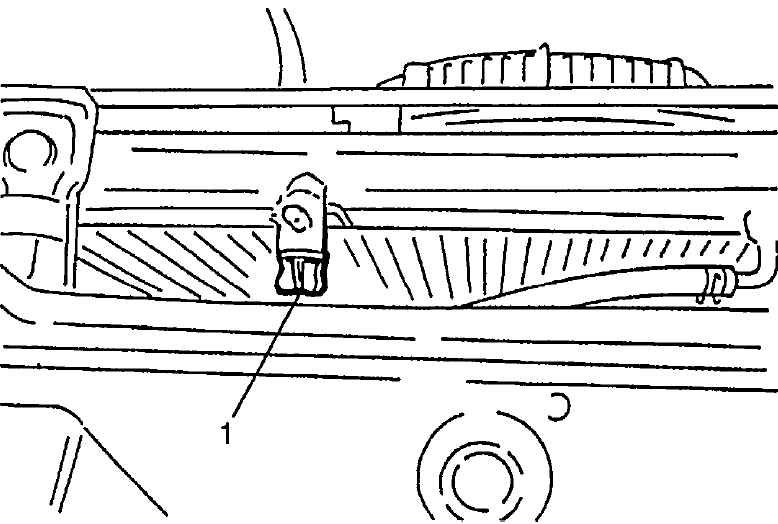

  1. Слейте систему охлаждения, открутив сливную пробку (1) радиатора.

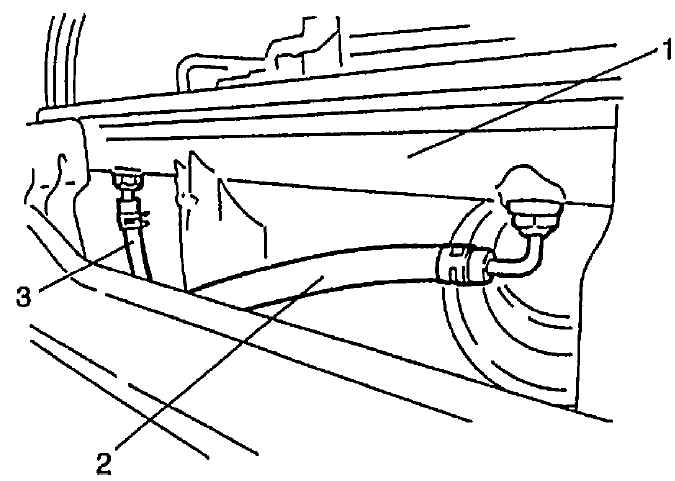

  1. При обслуживании транспортных средств А/Т поместите маслосборник под радиатор (1) и отсоедините шланги для жидкости А/Т (2), (3) от радиатора.

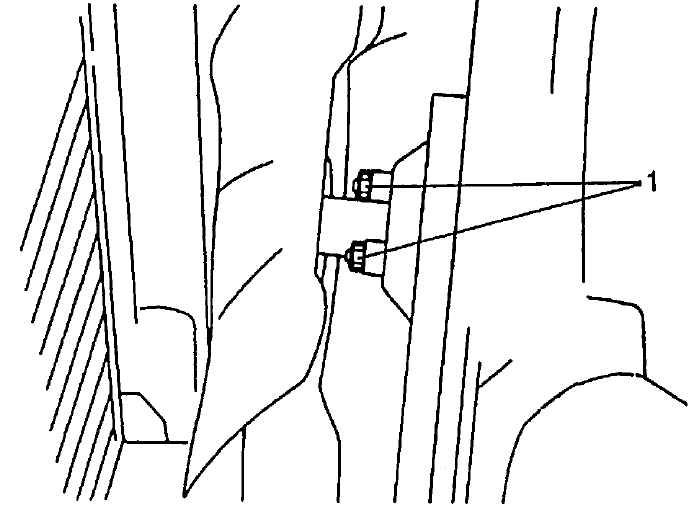

  1. Открутите гайки охлаждающего вентилятора/муфты (1).
  1. Отсоедините впускной шланг радиатора от радиатора.

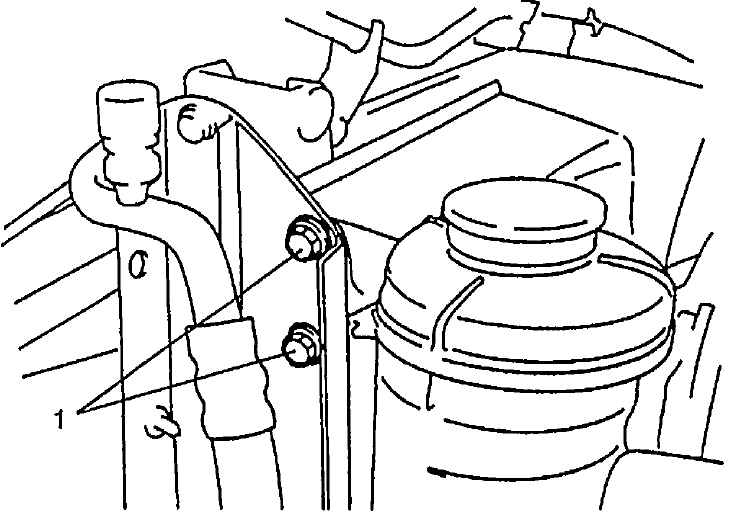

  1. Снимите распорные болты резервуара жидкости P/S (1) со стойки радиатора.
  1. Снимите предохранительные зажимы кожуха вентилятора.
  2. Затем снимите охлаждающий вентилятор/муфту и кожух радиатора.

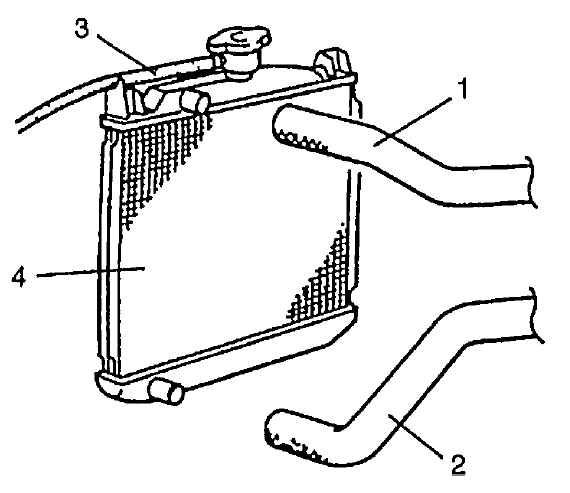

  1. Отсоедините водяной впускной и выпускной шланг (1), (2) и шланг резервуара (3) от радиатора.
  1. Снимите радиатор (4).

Проверка

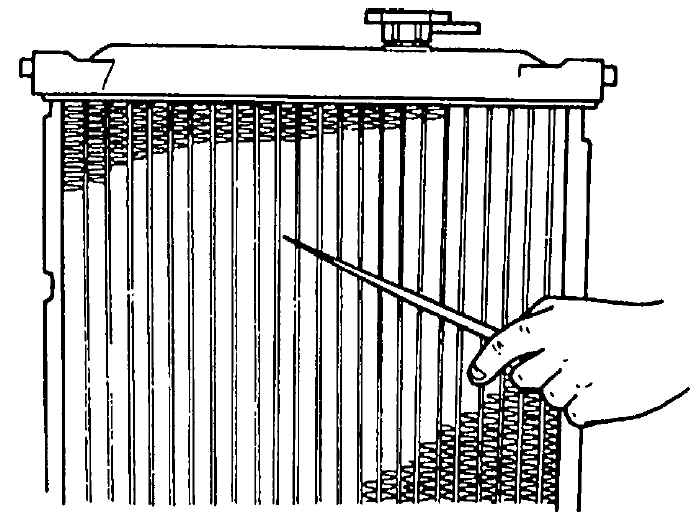

Проверьте радиатор на предмет протечки или повреждения. Выпрямите погнутые пластины, если таковые есть.

Чистка

Почистите переднюю часть сердцевины радиатора.

Установка

Повторите процедуру демонтажа в обратном порядке, не забывая о нижеследующем.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Заполните систему охлаждения соответствующей охлаждающей жидкостью, обратившись к Разделам Охлаждающая жидкость и Промывка и заполнение системы охлаждения в этой Главе.
  2. Отрегулируйте натяжение ремня охлаждающего вентилятора согласно техническим требованиям. Обратитесь к Разделу Регулирование и проверка натяжения ремня охлаждающего вентилятора в этой Главе.
  3. В транспортных средствах А/Т проверьте уровень жидкости А/Т, обратившись к Разделу Уровень жидкости в Главе Автоматическая коробка передач (4 A/T).
  4. После установки проверьте каждое соединение, нет ли утечки.
