12.1.2.1. Справочная информация

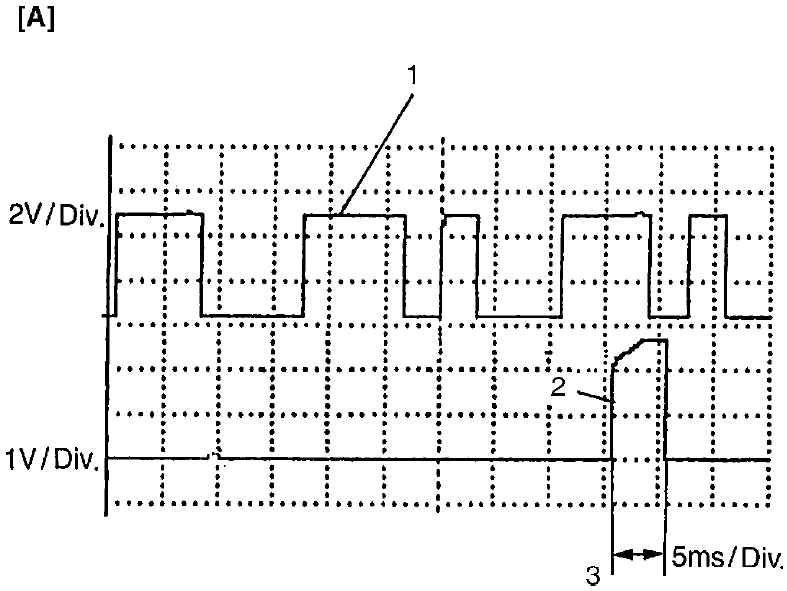

Формы волны сенсора CMP и запускающего сигнала на осциллографе, если подключить осциллограф между выводами C 51-2-26 и C 51-3-26 разъемов ECM (PCM) подключенных к ECM (PCM), и между выводом C 51-2-24 и землей.

Форма волны на осциллографе при указанной скорости работы на холостом ходу

1 — сигнал сенсора CMP
2 — запускающий сигнал зажигания
3 — время цикла подачи тока первичной катушки
