12.2.3.2. Сборка катушки зажигания (воспламенитель и катушка зажигания)

ПОРЯДОК ВЫПОЛНЕНИЯ

Отключите муфту катушки зажигания.

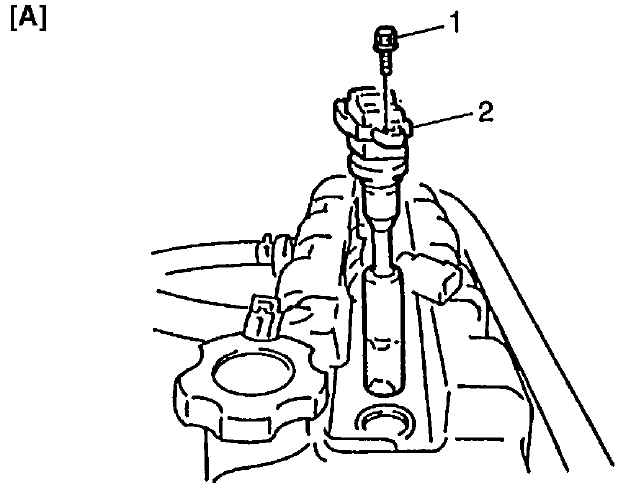

Снимите болт катушки зажигания (1), и затем вытяните сборку катушки зажигания (2).

Двигатель J20.

Осмотр

Проверьте сборку катушки зажигания, нет ли:

Повреждений
Разрушения
Коррозии выводов

Установка

Установите в порядке, обратном снятию.
