13.2.2. Разбор

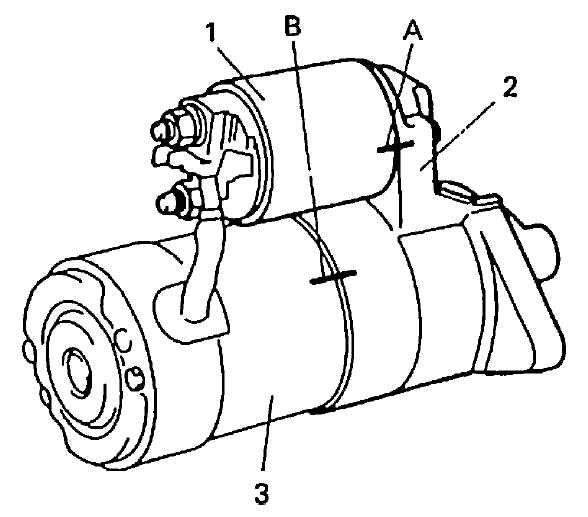

  • Перед разбором стартера, обязательно расположите отметки в тех местах (A и B), чтобы избежать возможных ошибок.
  • Не зажимайте хомут тисками и не бейте по нему молотком при ремонте.

1 — электромагнитный переключатель
2 — передний кожух
3 — хомут

 ПОРЯДОК ВЫПОЛНЕНИЯ

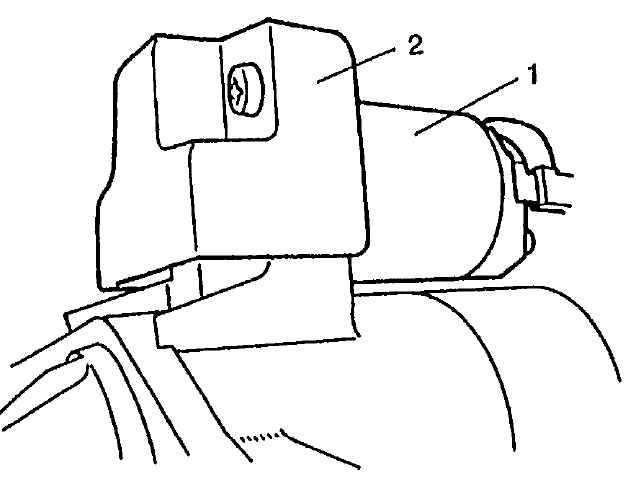

  1. Снимите протектор (если есть) и электромагнитный переключатель.
1 — электромагнитный переключатель
2 — протектор

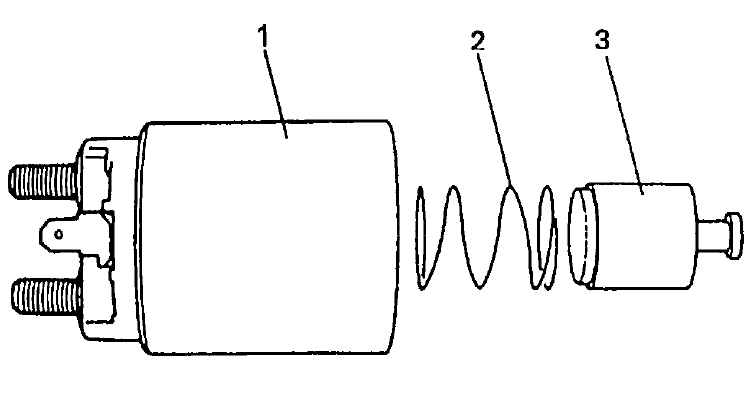

Не разбирайте этот переключатель. Если он неисправен, заменяйте его как сборку.


1 — электромагнитный переключатель
2 — пружина
3 — поршень

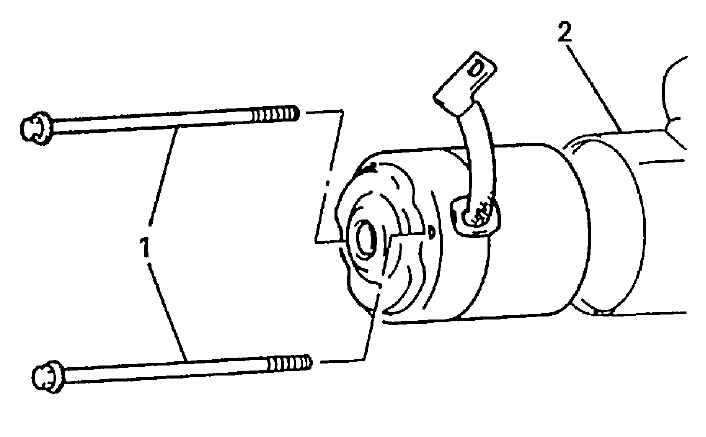

  1. Снимите болты, затем отсоедините сборка редуктора от сборки стартера.
1 — болты
2 — сборка редуктора

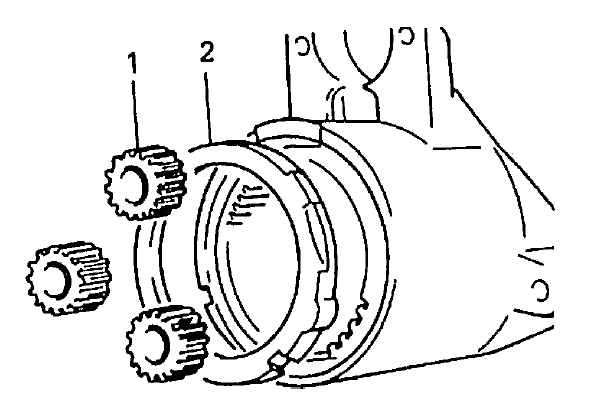

  1. Чтобы отремонтировать сборку редуктора, снимите прокладку и планетарные передачи.
1 — планетарная передача
2 — прокладка

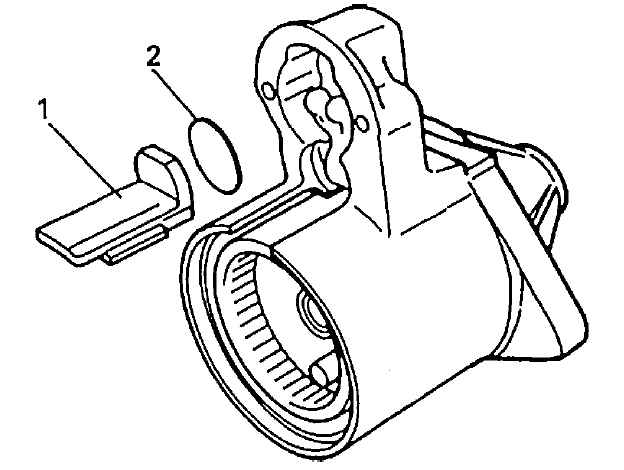

  1. Снимите резиновое уплотнение и пластину.
1 — резиновое уплотнение
2 — пластина

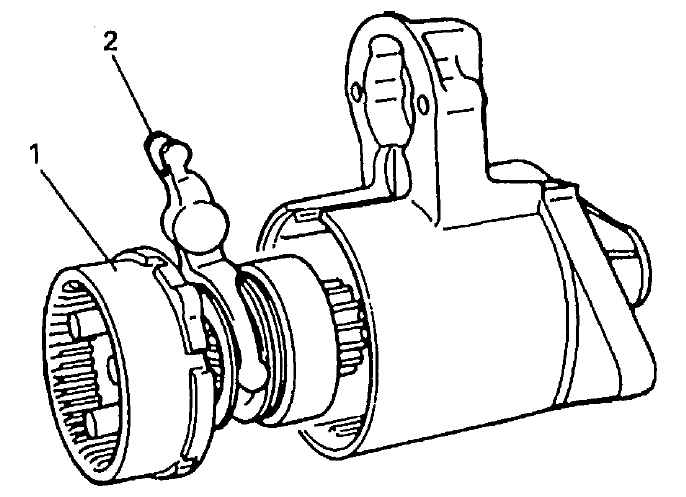

  1. Снимите сборку рычага вместе с рычагом.
1 — сборка рычага
2 — рычаг

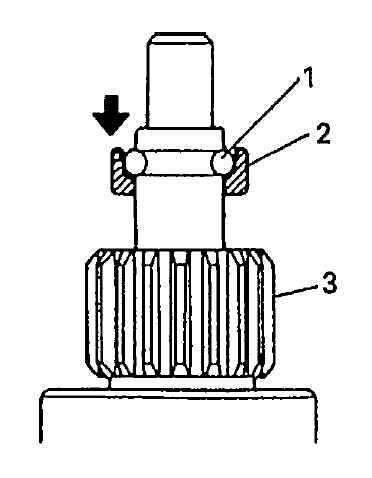

  1. Освободите стопорное кольцо шестеренки, фиксируемое упорным кольцом.
1 — упорное кольцо
2 — стопорное кольцо шестеренки
3 — сборка обгонной муфты

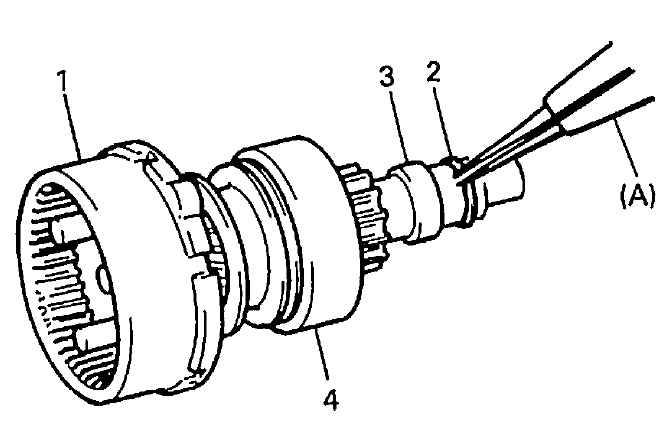

  1. Снимите упорное кольцо, затем вытяните стопорное кольцо шестеренки, обгонную муфту и внутреннюю передачу. Специальный инструмент (A): 09900-06107.
1 — внутренняя передача
2 — упорное кольцо
3 — стопорное кольцо шестеренки
4 — обгонная муфта

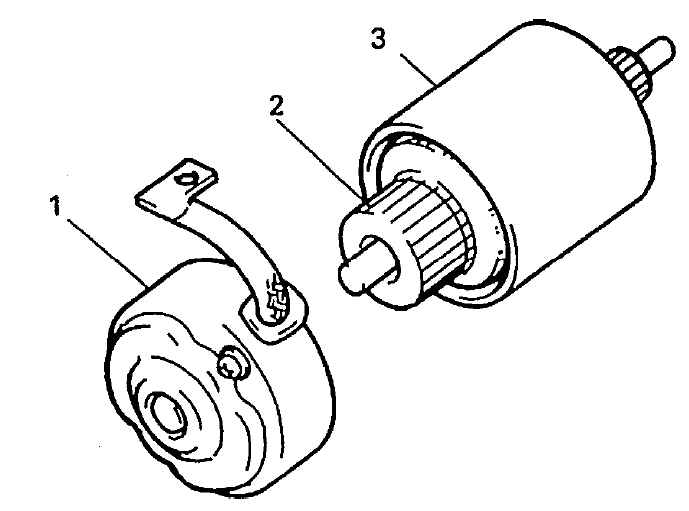

  1. Снимите заднюю скобу и щеткодержатель.
1 — задняя скоба
2 — якорь
3 — хомут

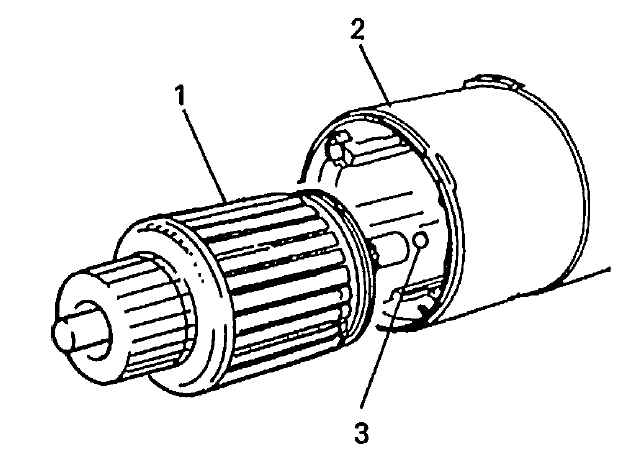

  1. Снимите якорь с хомута и затем шарик с конца вала якоря.
1 — якорь
2 — хомут
3 — шарик

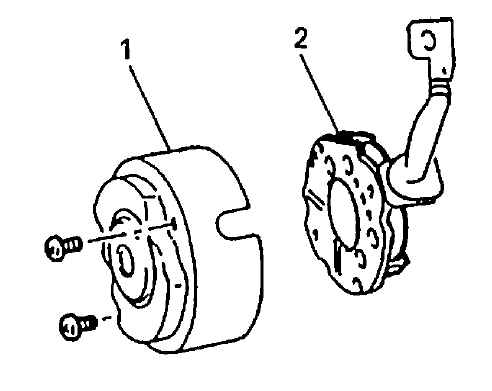

  1. Снимите щеткодержатель с задней скобы.
1 — задняя скоба
2 — щеткодержатель

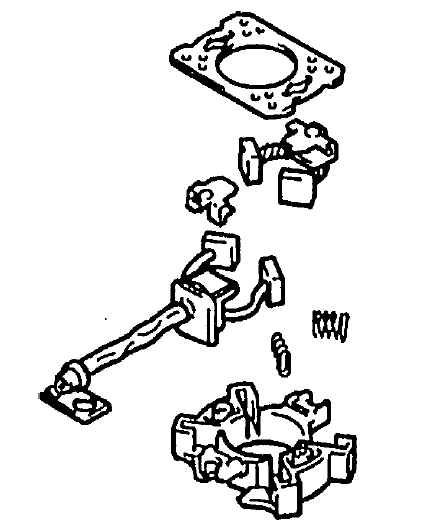

  1. Снимите пружины щеток и щетки.

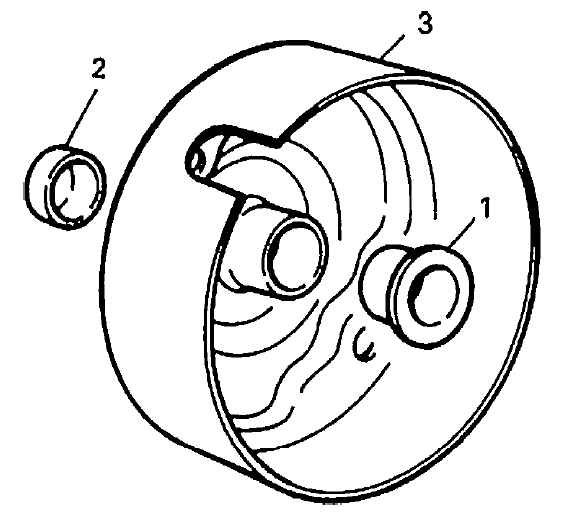

  1. Снимите колпачок задней скобы, и затем снимите заднюю гильзу.
1 — задняя гильзы
2 — колпачок задней скобы
3 — задняя скоба
