13.2.5. Проверка работы
|
Каждая проверка должна выполняться в течение 3-5 секунд, чтобы катушка не перегорела.
|

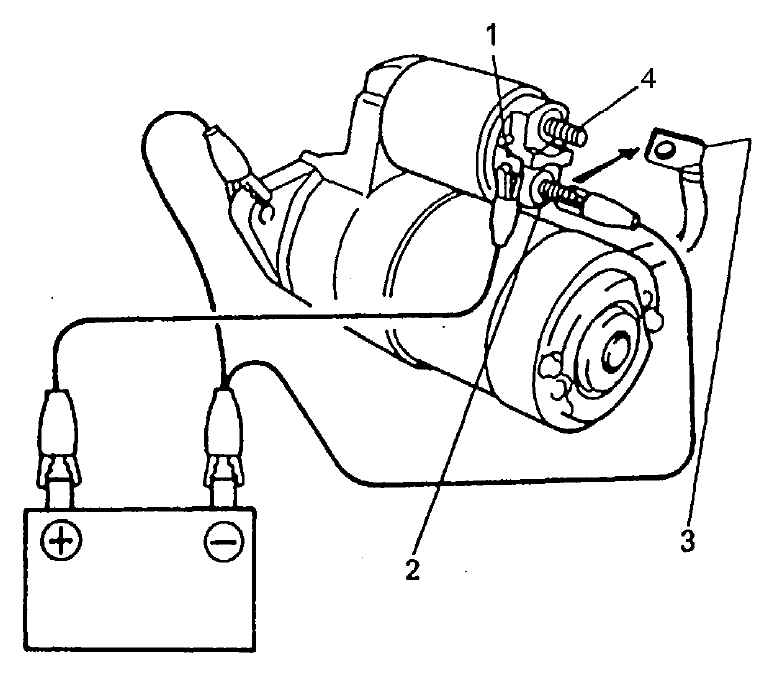

Проверка втягивания
|
|
- Подключите батарею к электромагнитному переключателю как показано ниже.
- Проверьте, что поршень и шестеренка выходят наружу.
- Если поршень и шестеренка не двигаются, замените электромагнитный переключатель.
|
Перед проверкой, отключите проволочный провод от вывода M.
|
|
1 — вывод 'S'
2 — вывод 'M'
3 — проволочный вывод (переключатель на мотор)
4 — вывод 'В'
|
|
|

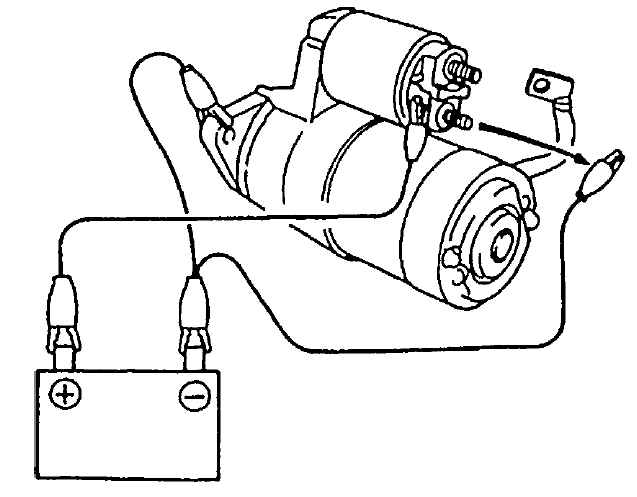

Проверка удерживания
|
|
|
- При подключении, как указано выше с выдвинутым поршнем, отключите отрицательный провод от вывода 'M'.
|
- Проверьте, что поршень и шестеренка остаются снаружи.
- Если поршень и шестеренка возвращаются назад, замените электромагнитный переключатель.
|
|

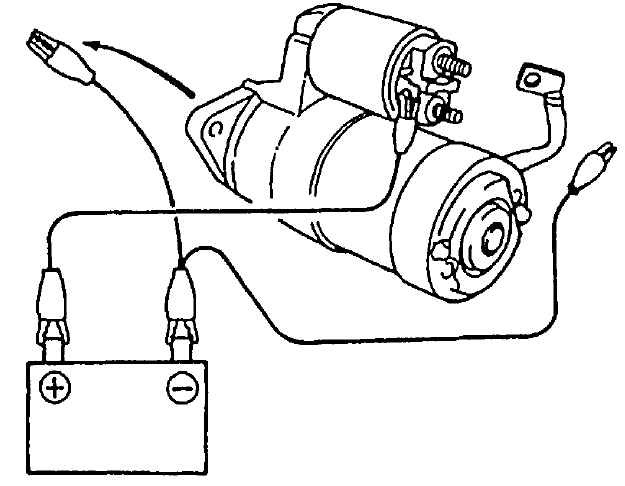

Проверка возврата поршня и шестеренки
|
Отключите отрицательный проволочный вывод от корпуса переключателя. Проверьте, что поршень и шестеренка возвращаются внутрь. Если поршень и шестеренка не возвращаются, разберите и проверьте стартер.
|

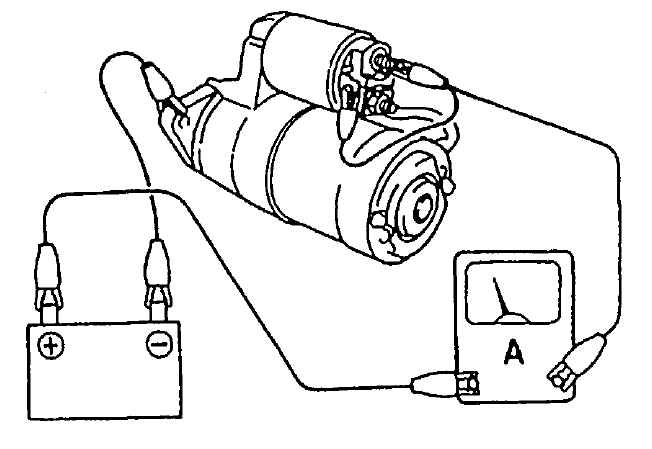

Проверка работы без нагрузки
|
|
- Подключите батарею и амперметр к стартеру как показано.
|
- Проверьте, что стартер вращается плавно и постоянно, и шестеренка движется наружу. Проверьте, что амперметр показывает ток, как указанно. Указанный ток: 90 A MAX. при 11 В.
|
|
|
Используйте как можно более толстые провода и полностью затяните каждый вывод.
|
|
|
|
