15.1.3.4. Задний крепеж двигателя

При необходимости замены крепежных элементов болты и гайки следует затягивать до указанного ниже значения момента затяжки. Момент затяжки (a): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут).

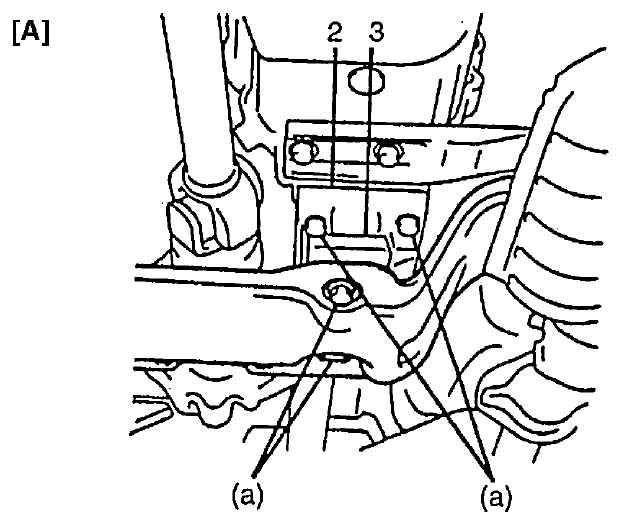

Передняя сторона

2 — крепежный кронштейн
3 — задний крепеж двигателя

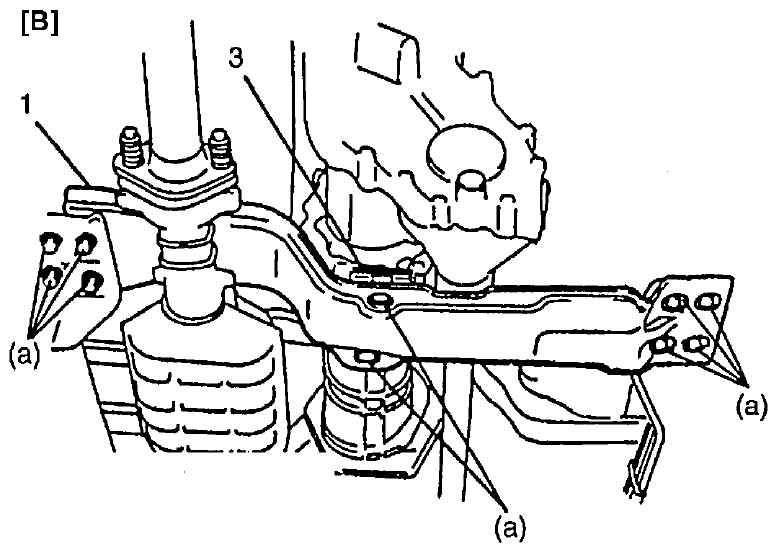

Задняя сторона

1 — задняя крепежная часть двигателя
3 — задний крепеж двигателя
