15.1.3.5. Снятие коробки передач
|
|
- Снимите рычаг переключения передач, как описано в данной Главе в Разделе
Рычаг переключения передач.
- Снимите ручку рычага переключения передач.
|
|
В отсеке двигателя
|
|
- Отсоедините «минусовой» (–) кабель батареи.

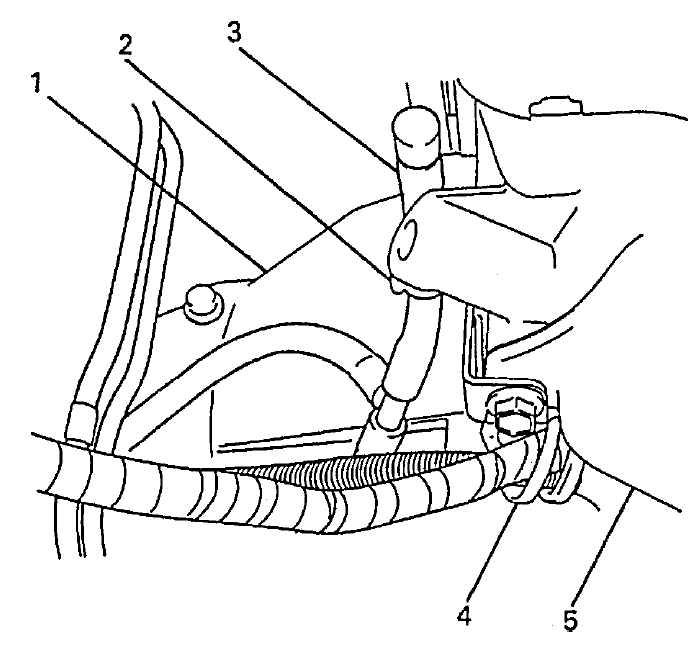

- Снимите шланг сапуна (3) с зажима сапуна (2) на заднем конце головки цилиндра.
|
1 — трансмиссия
2 — зажима сапуна
3 — шланг сапуна
4 — зажим проводного соединения
5 — впускной трубопровод
|
|

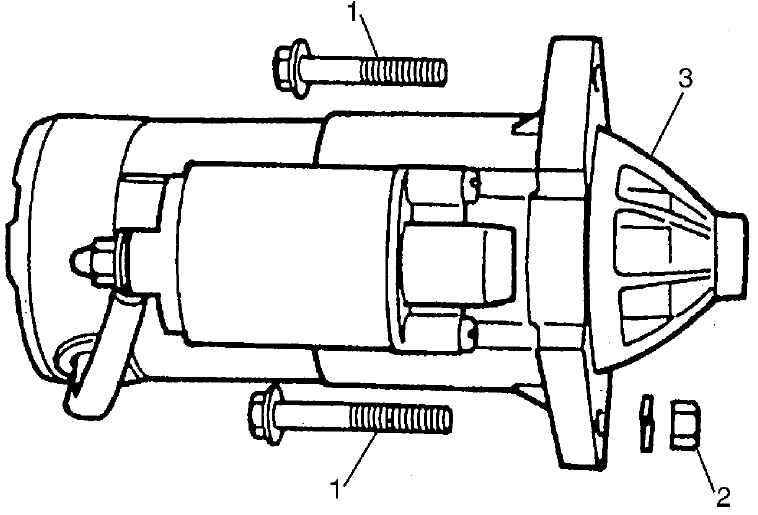

- Снимите крепежные болты (1) и гайку (2) стартера, затем снимите стартер (3).
|
|

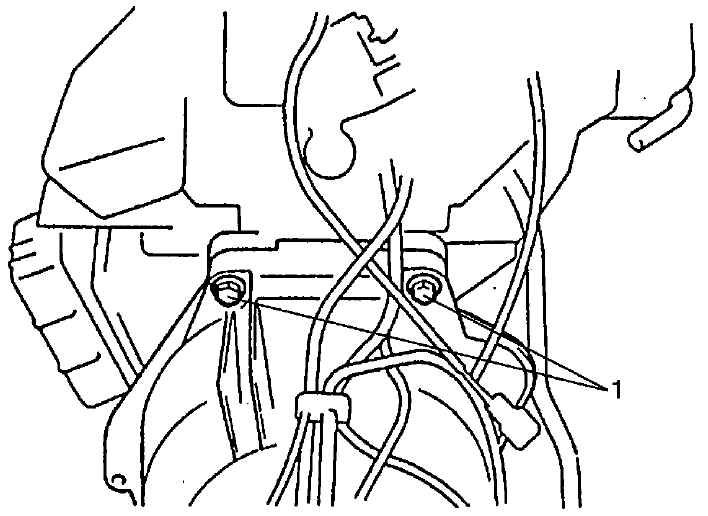

- Снимите крепежные болты трансмиссии (1).
|
|
|
На подъемнике
|
|
- Слейте масло из трансмиссии и передачи.
|
- При снятии коробки передач и передачи только для обслуживания сцепления масло коробки передач можно не сливать.
- Работать, не сливая масло передачи, можно, если передний карданный вал снят вместе с коробкой передач и передачей.
|
- Снимите передний и задний карданные валы, как описано в Главе
Карданные валы, в Разделе
Карданный вал.
- Снимите выхлопные трубы №1 и №2, как описано в Главе
Система выпуска, в Разделе
Компоненты.
- Снимите рабочий цилиндр сцепления с коробки передач. Шланг сцепления можно не отсоединять от рабочего цилиндра.
- Снимите нижнюю пластину корпуса сцепления.
- Отсоедините сцепки от выключателя полного привода, выключателя подсветки и датчика скорости и освободите их провода от зажимов.
|

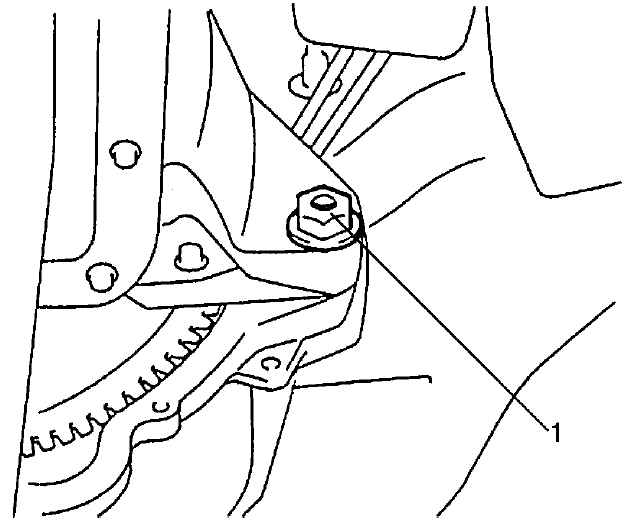

- Снимите гайки (1) с соединения с двигателем.
|
|

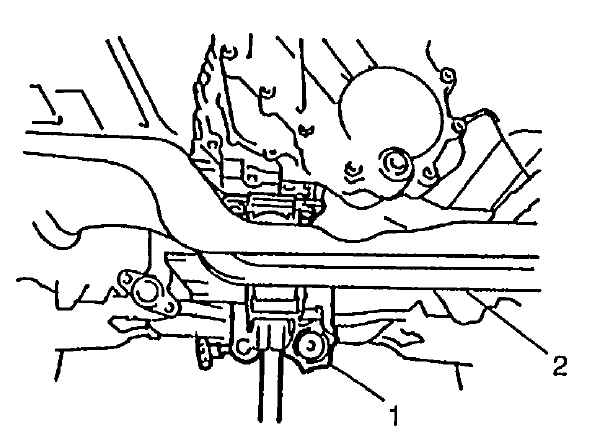

- При помощи домкрата для коробки передач (1) снимите заднюю крепежную часть двигателя (2), сняв ее болты.
|
- Сняв крепежную часть (2), потяните назад коробку передач и передачу, находящиеся на домкрате для коробки передач (1), а затем опустите их.
- Снимите проводные соединения (3) и шланг сапуна (4).

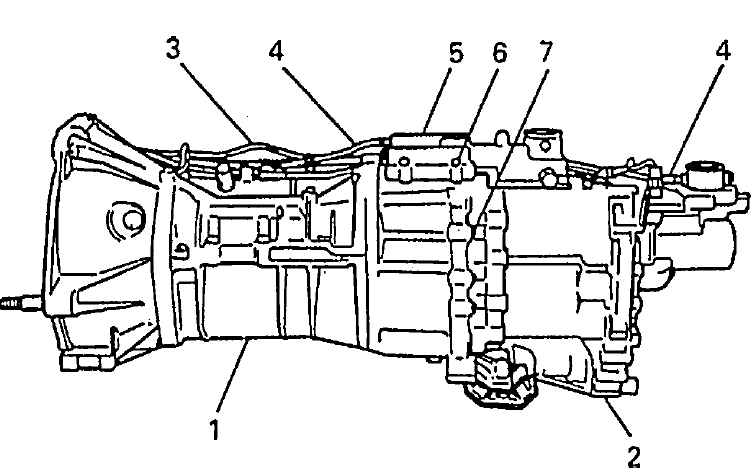

- Отделите корпус рычага переключения шестерен (5) и передачи (или корпуса-удлинителя у модели с приводом на два колеса) (2) от коробки передач (1).
|
1 — коробка передач
2 — крепежная часть
3 — проводные соединения
4 — шланг сапуна
5 — корпус
6 — болт
7 — болт
|
|
|
|
|
