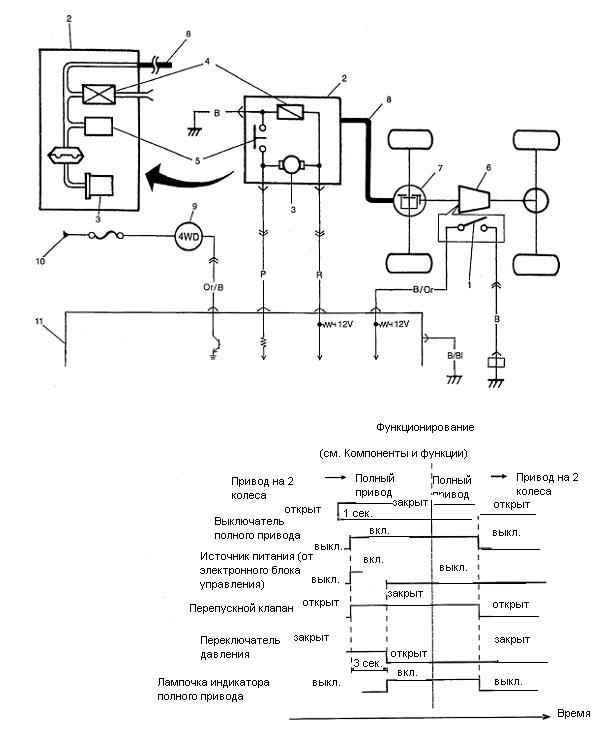

18.1.1.1.1. Функционирование и электросхема системы


1 — выключатель полного привода 2 — воздушный насос 3 — мотор насоса 4 — предохранительный (перепускной) клапан 5 — выключатель давления 6 — передача	7 — передний дифференциал 8 — шланг и трубка для воздуха 9 — лампочка индикатора полного привода 10 — к выключателю зажигания 11 — электронный блок управления
