4.4.1.3.1. Рулевое колесо

ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините «минусовой» кабель батареи на терминале батареи.

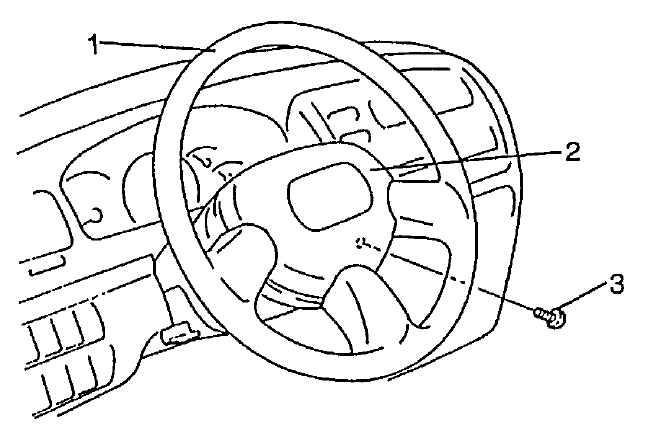

Отвинтите болт накладки рулевого колеса (3).
Снимите накладку рулевого колеса (2) и отсоедините звуковой сигнал.

1 — рулевое колесо

Снимите гайку рулевого вала (1).

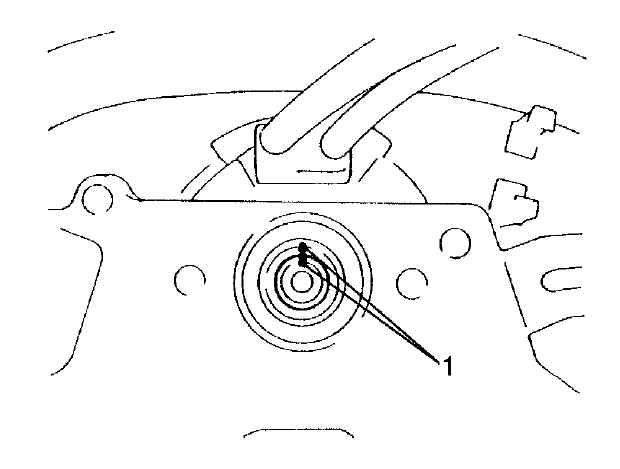

Нанесите выравнивающие метки на рулевое колесо и вал, чтобы по ним правильно установить рулевое колесо на место.

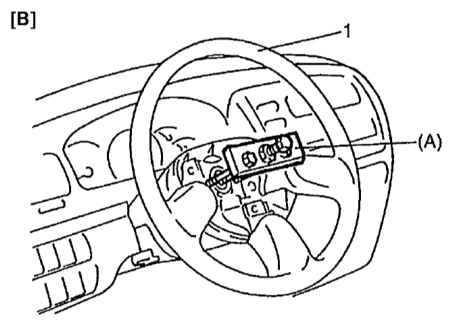

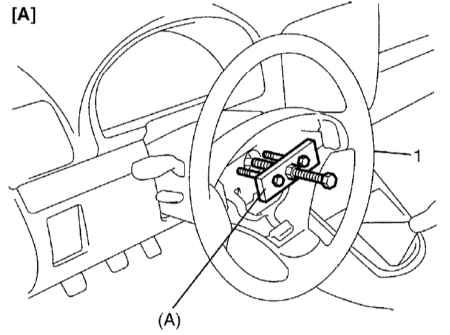

Снимите рулевое колесо (1) специальным инструментом. Специальный инструмент: (А): 09944-36011.

Не кабриолет.

Кабриолет.

Не бейте молотком по концу вала. Это может ослабить пластиковые штырьки, которые регулируют длину колонки, и ухудшить ее ударопоглощающие свойства.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

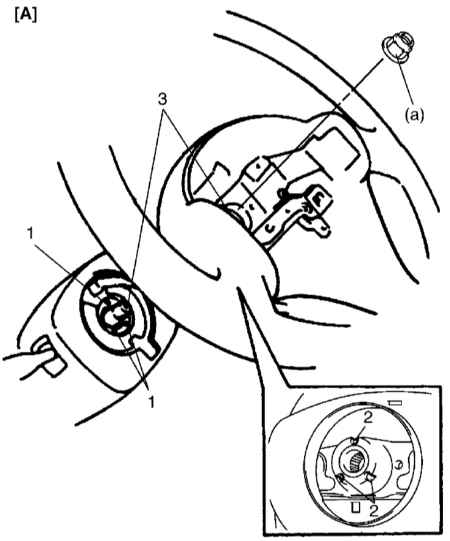

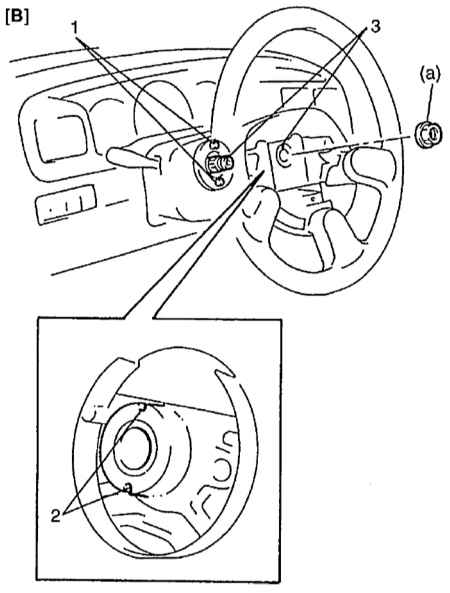

Установите рулевое колесо на рулевой вал по трем зубцам (у не «кабриолета») или двум зубцам (у «кабриолета») (1) на подрулевые переключатели по трем пазам (у не «кабриолета») или двум пазам (у «кабриолета») (2) на задней стороне рулевого колеса и по выравнивающим меткам (3) на рулевом колесе и рулевом валу.

Не кабриолет.

Кабриолет.

Затяните гайку рулевого вала до указанного момента затяжки. Момент затяжки гайки рулевого вала: 33 Н•м (3.3 кг-м, 23.5 фунта-фут).
Присоедините звуковой сигнал и установите накладку рулевого колеса.
Затяните болт накладки рулевого колеса.
Присоедините «минусовой» кабель батареи.
