4.4.1.3.2. Подрулевые переключатели

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините «минусовой» кабель батареи на терминале батареи.
  2. Снимите рулевое колесо с рулевой колонки. См. в этой Главе Раздел Рулевое колесо.

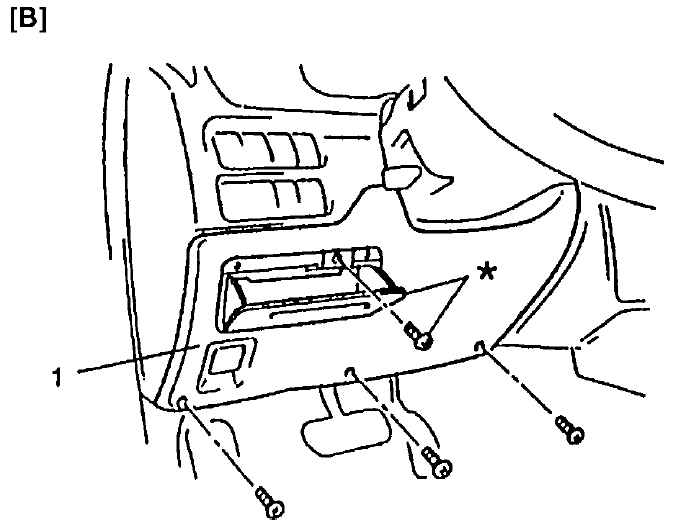

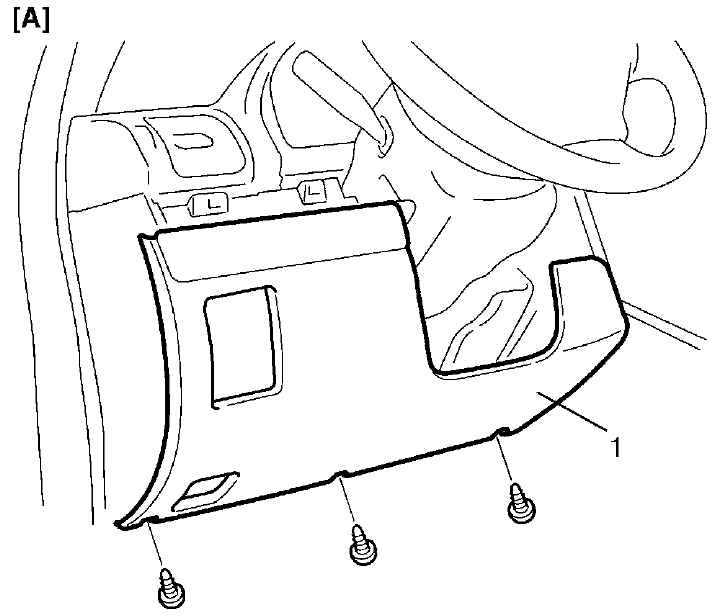

  3. Снимите крышку отверстия рулевой колонки (1).
Не кабриолет.

Кабриолет

* — Если входит в комплектацию

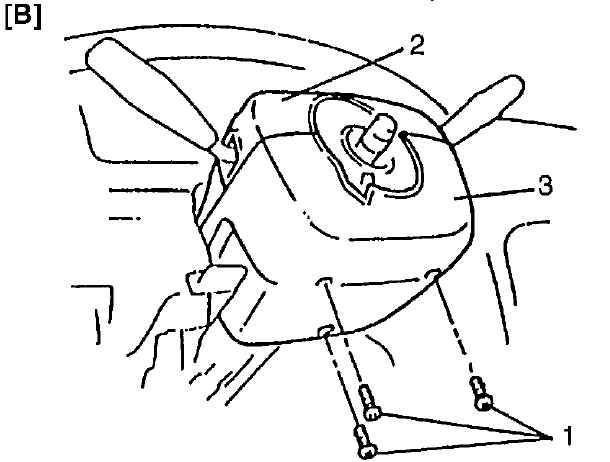

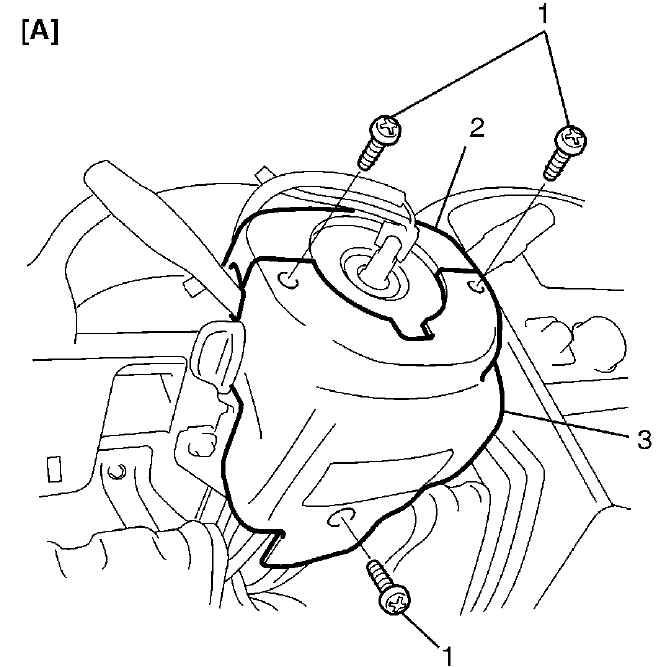

  1. Отвинтите болты (3 штуки) крышки рулевой колонки (1).
  2. Отделите верхнюю крышку (3) и нижнюю крышку (2) и снимите их.
Не кабриолет.
Кабриолет.

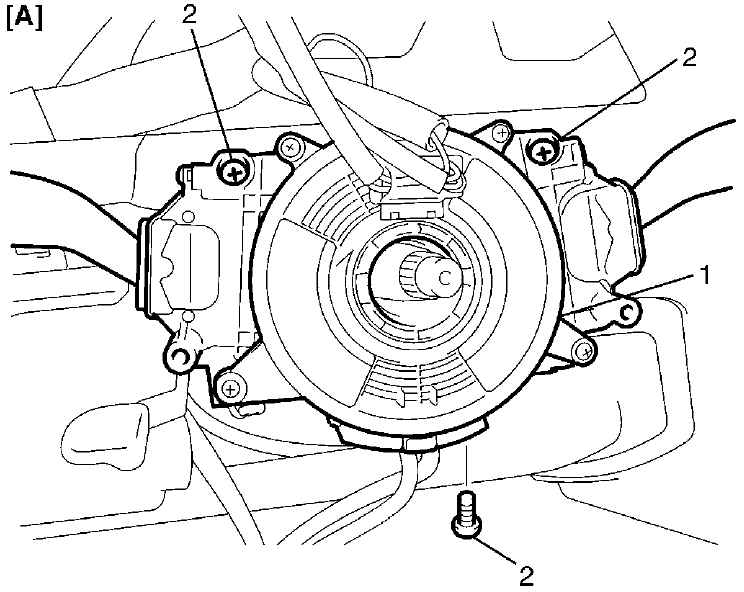

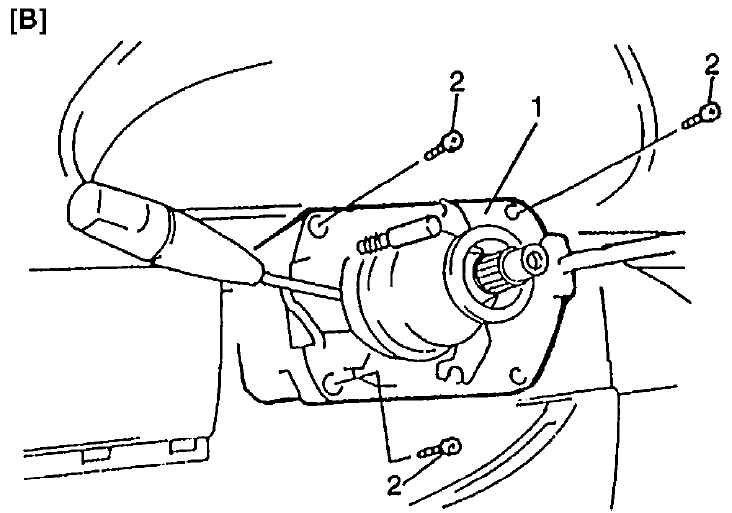

  1. Отсоедините все провода подрулевых переключателей.
  2. Снимите подрулевые переключатели (1) с рулевой колонки.

Не кабриолет

2 — болт

Кабриолет

2 — болт

Осмотр

Проверьте провода подрулевых переключателей на предмет наличия признаков оплавления, деформации или иных повреждений. Если провода повреждены, замените их.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

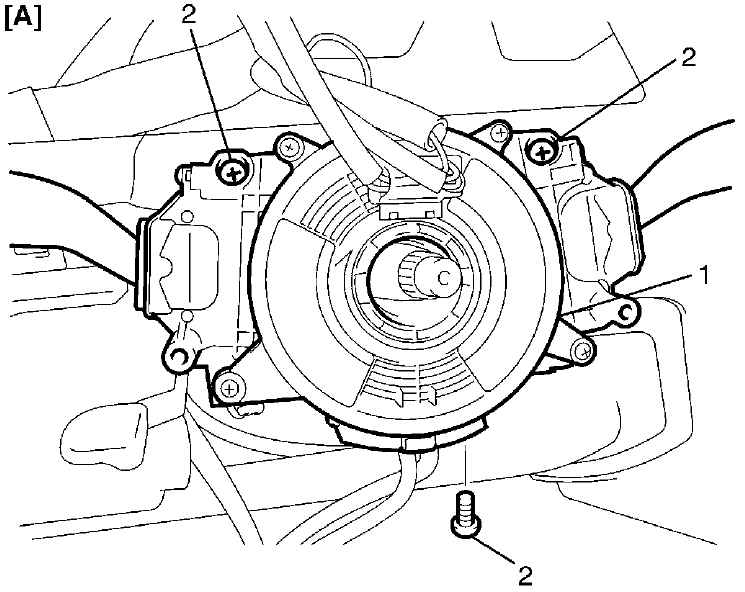

  1. Установите подрулевые переключатели (1) на рулевую колонку.
  2. Соедините все провода, которые были отсоединены при снятии.

Не кабриолет

2 — болт

Кабриолет

2 — болт

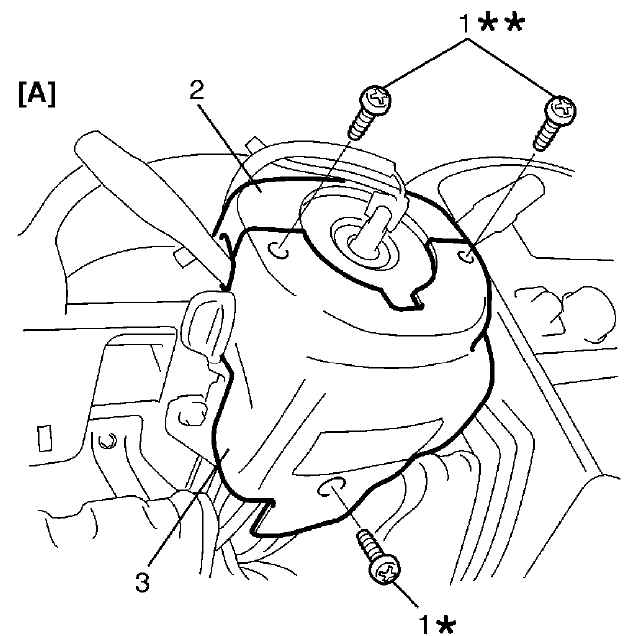

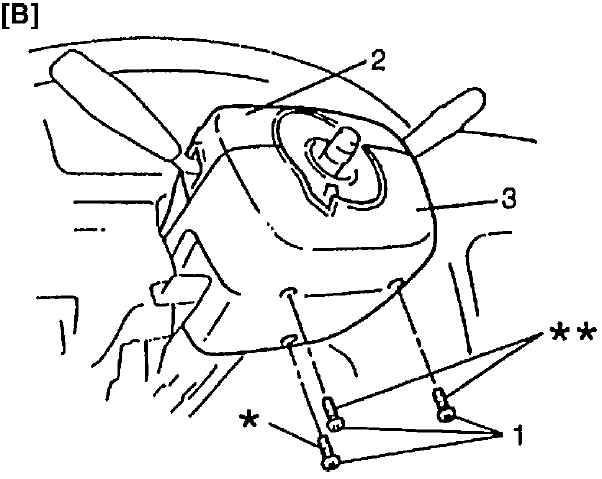

  1. Установите верхнюю (2) и нижнюю (3) крышки рулевой колонки.
  2. Затяните болты (1) крышки рулевой колонки.

Не кабриолет

* — саморез
** — стандартный болт

Кабриолет

* — саморез
** — стандартный болт

При установке верхней и нижней крышек обратите внимание на то, чтобы между ними не попали провода подрулевых переключателей.

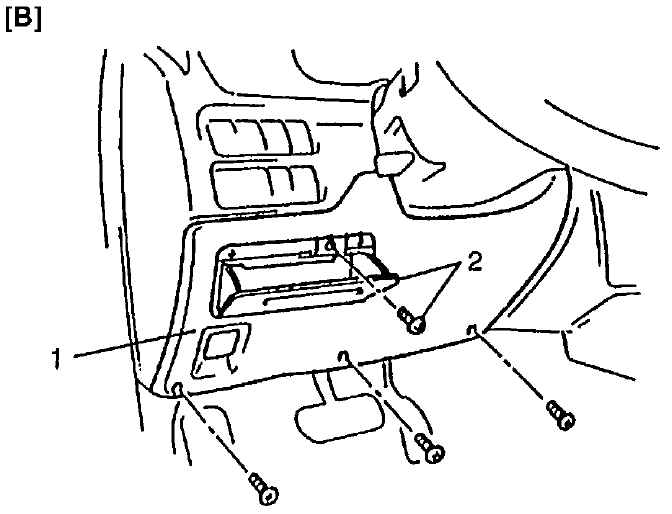

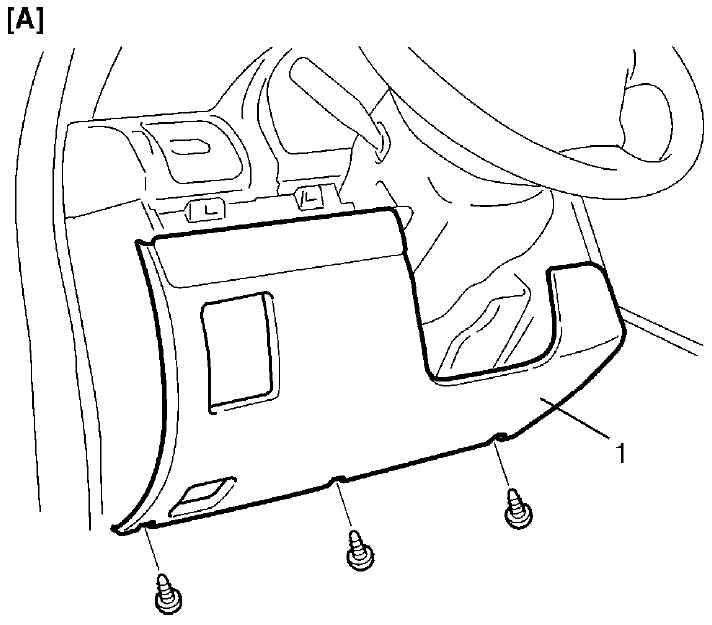

  1. Установите крышку отверстия рулевой колонки (1).
  2. Установите рулевое колесо на рулевую колонку. См. в данной Главе Раздел Рулевое колесо.
  3. Соедините «минусовой» кабель батареи.

Не кабриолет.

Кабриолет

2 — если входит в комплектацию
