5.1.3.5. Ступица колеса (включая подшипник колеса)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поднимите автомобиль и снимите колесо.
  1. Снимите фланец привода оси вала (1) (у полноприводного автомобиля) или колпак ступицы колеса (у автомобиля с приводом на два колеса).
  1. Если имеется система антиблокировки тормозов (ABS), снимите датчик скорости колеса с кулака и клемму крепления со стойки.
  2. Снимите болт суппорта дискового тормоза и оставьте суппорт висеть.

Повесьте снятый суппорт дискового тормоза на проволочный крюк или что-то подобное, чтобы тормозной шланг сильно не изгибался и не перекручивался или не выдернулся. Не нажимайте на педаль тормоза, когда сняты тормозные колодки.


  1. Снимите тормозной диск.

Если тормозной диск не снимается руками, воспользуйтесь 8-миллиметровыми болтами.

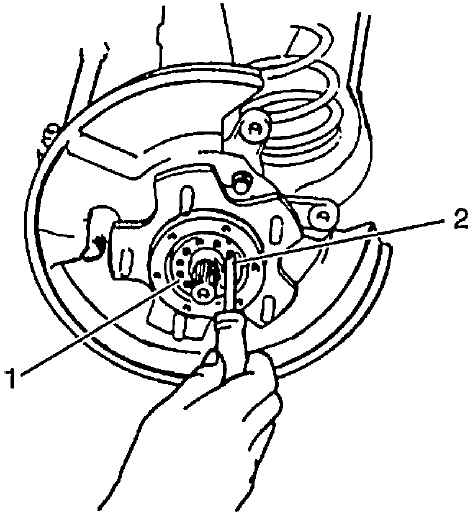

  1. Снимите стопорную шайбу подшипника переднего колеса (1), ослабив 4 болта (2).
  1. При помощи специального инструмента снимите контргайку подшипника переднего колеса. Специальный инструмент: (A): 09951-16050.
  1. Снимите шайбу подшипника переднего колеса.
  2. Руками снимите ступицу колеса.

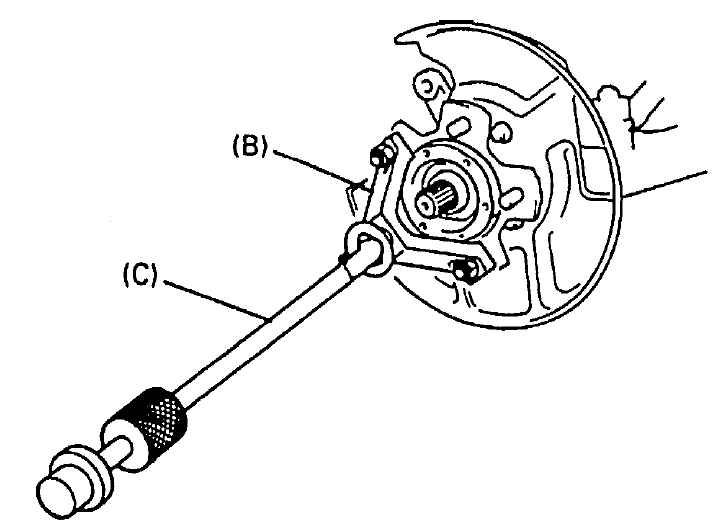

Если не удается снять ступицу колеса вручную, воспользуйтесь специальными инструментами.

Специальный инструмент

(B) — 09943-35512
(C) — 09942-15510


Если при снятии ступицы колеса внутренняя обойма подшипника колеса остается на оси кулака колеса, что означает поломку подшипника колеса, замените ступицу колеса (вместе с подшипником колеса).

  1. Снимите ротор датчика (1) со ступицы колеса (2) (если имеется система антиблокировки тормозов ABS).
  • Постепенно и равномерно вытяните ротор датчика из ступицы колеса.
  • Не используйте снятый ротор датчика повторно. При установке поставьте новый ротор датчика.

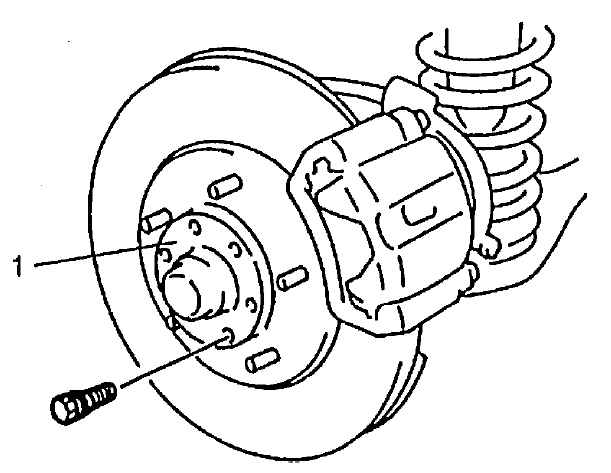

  1. Снимите со ступицы болты ступицы.

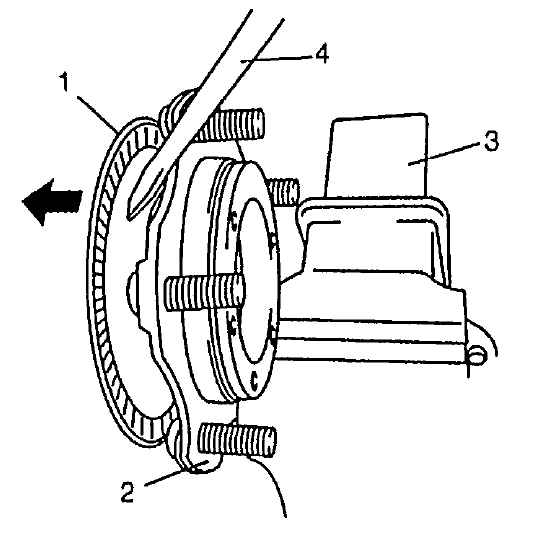

1 — ротор датчика
2 — ступица колеса
3 — тиски
4 — плоский конец тяги

Установка

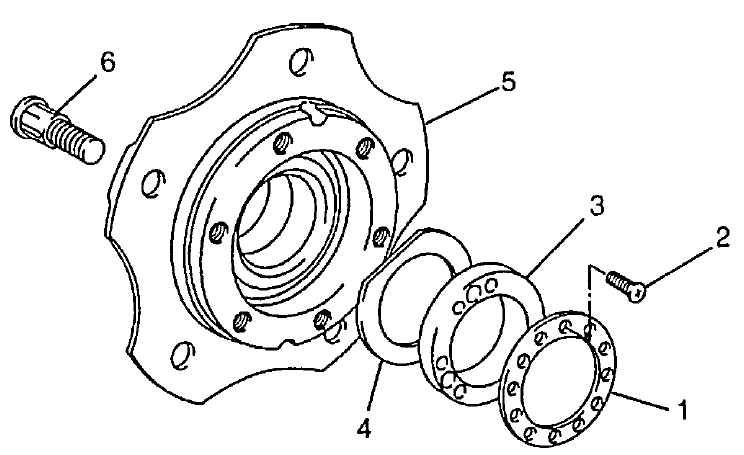

1 — стопорная шайба
2 — болт
3 — контргайка подшипника
4 — шайба подшипника колеса
5 — ступица колеса
6 — болт

 ПОРЯДОК ВЫПОЛНЕНИЯ

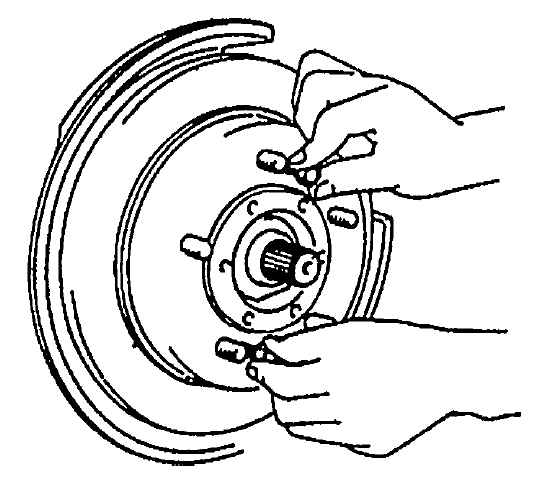

  1. Вставьте новый штифт в отверстие ступицы. Медленно его повращайте, чтобы убедиться, что мелкозубчатые соединения совпадают с соединениями, сделанными первоначальным болтом.

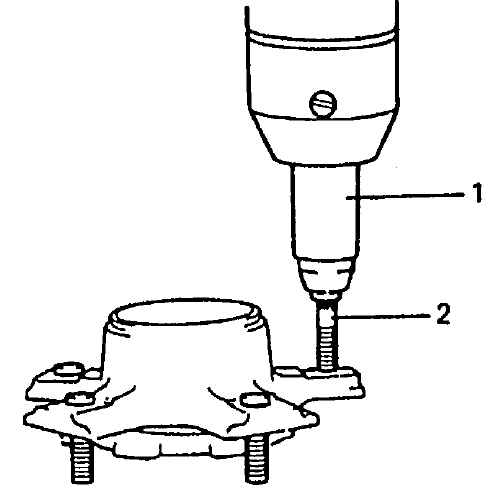

1 — масляный гидравлический пресс
2 — болт ступицы
  1. Установите новый ротор датчика (1) при помощи специального инструмента (если имеется система антиблокировки тормозов ABS).
    • Специальный инструмент
      • (A): 09952-86510
      • (B): 09924-74510

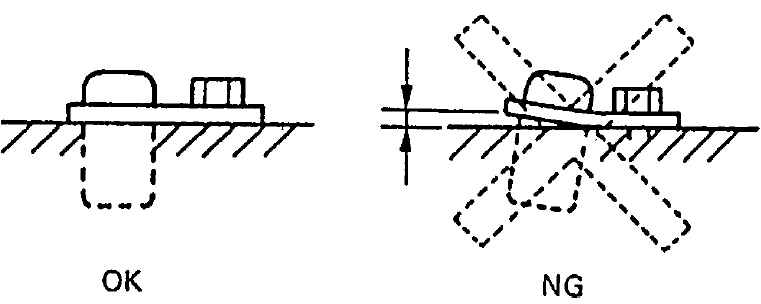

Будьте внимательны, чтобы не вставить ступицу колеса (2) по диагонали.

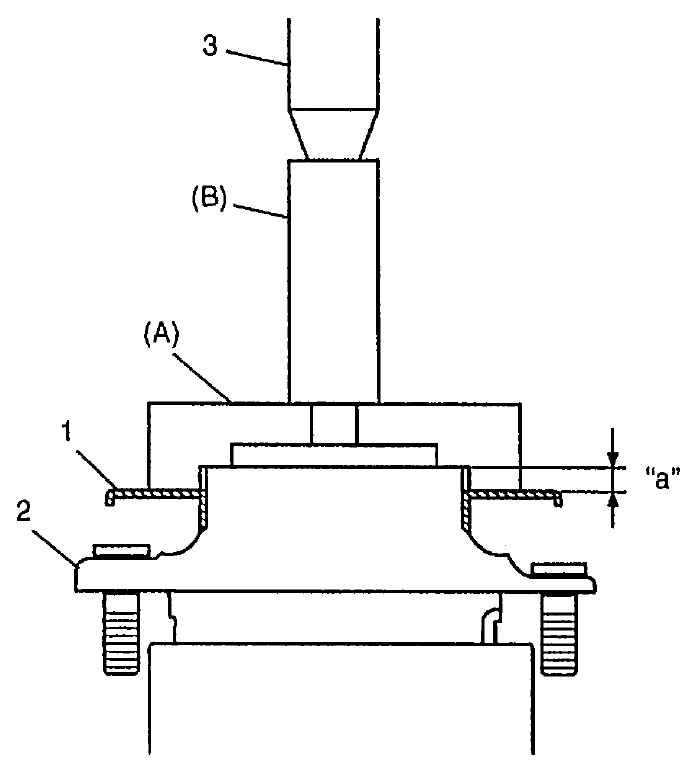

Положение ротора датчика скорости колеса (1) при установке.
Ориентировочный размер “a”: 4.9 ± 0.1 мм (0.19 ± 0.004 дюйма).
3 — гидравлический пресс

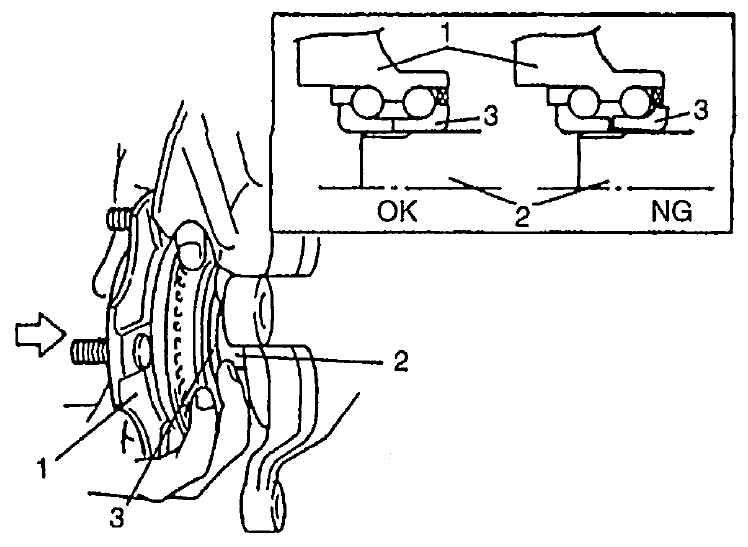

  1. Пальцами установите ступицу колеса (1) на шпиндель, поддерживающий внутреннюю обойму (3).

Не бейте по ступице колеса молотком или чем-то тяжелым. Так можно ее сломать.


Если невозможно установить ступицу колеса вручную, (что означает, что внутренняя обойма не выровнена), снимите ступицу колеса и установите ее снова.


1 — ступица колеса
2 — шпиндель колеса
3 — внутренняя обойма
  1. Установите шайбу подшипника колеса, а затем контргайку подшипника колеса.

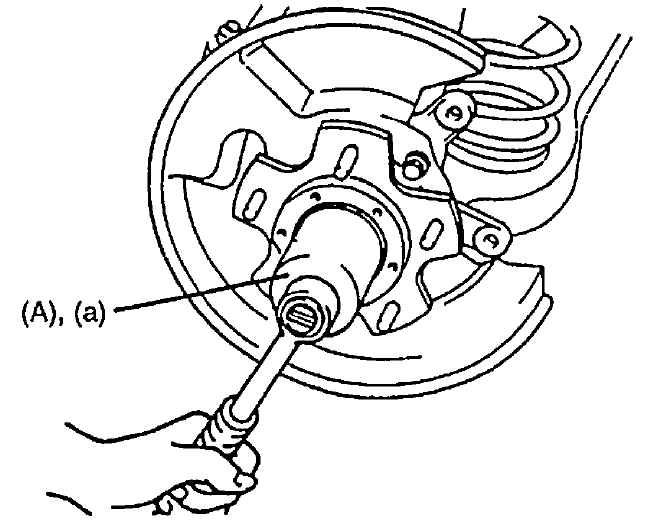

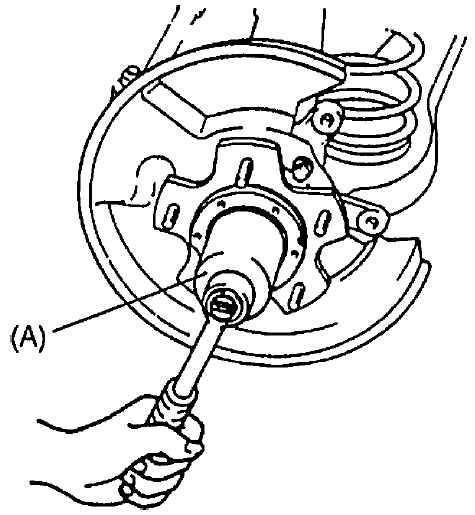

  1. Поворачивая рукой ступицу колеса, затяните контргайку подшипника колеса до указанного значения момента затяжки. Специальный инструмент: (A) 09951-16050. Момент затяжки: контргайка подшипника колеса (a) — 216 Н•м (21.6 кг-м, 157 фунтов-фут).

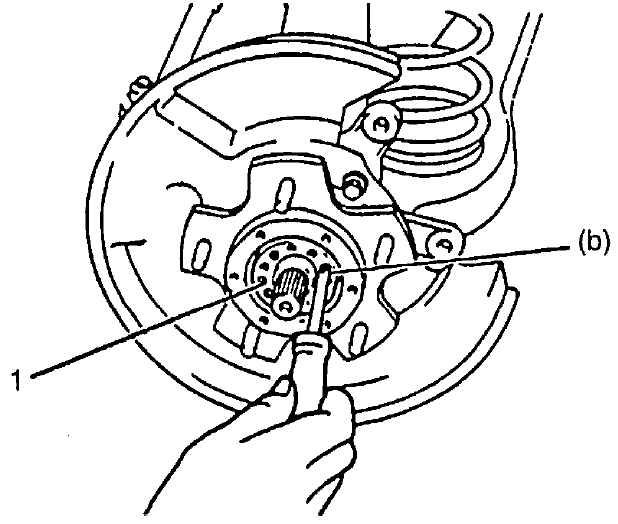

  1. Стопорной шайбой (1) заблокируйте контргайку подшипника. Если отверстие блокировочного болта не выровнено с отверстием в контргайке, поверните контргайку в направлении затягивания до тех пор, пока они не выровняются. Момент затяжки: блокировочный болт (b) — 1.5 Н•м (0.15 кг-м, 1.1 фунта-фут).

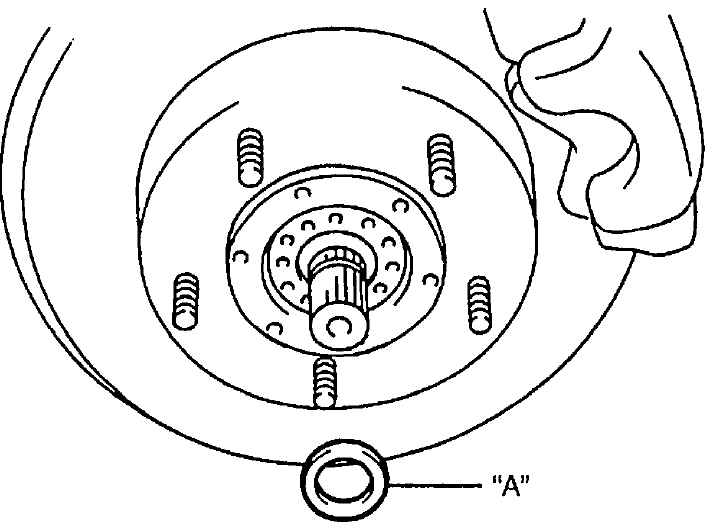

  1. Для полноприводного автомобиля используйте пластичную литиевую смазку для шайбы вала переднего привода и внешней оси кулака переднего колеса. “A”: смазка 99000-25010.

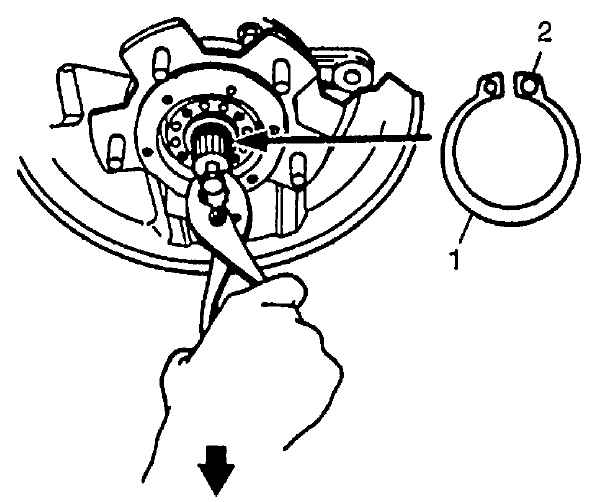

  1. Для полноприводного автомобиля при установке стопорного кольца (1) на вал привода используйте болтовое отверстие в вале привода, чтобы вытащить его и повернуть большим диаметром (2) кольца вправо.
  1. У автомобилей с системой антиблокировки тормозов ABS проверьте, чтобы никакой инородный материал не прилип к датчику и ротору. Установите датчик скорости колеса (1) и клемму его крепления.
    • Момент затяжки:
      • болт клеммы крепления (a): 10 Н•м (1.0 кг-м, 7.5 фунтов-фут)
      • болт датчика (b): 23 Н•м (2.3 кг-м, 17.0 фунтов-фут)

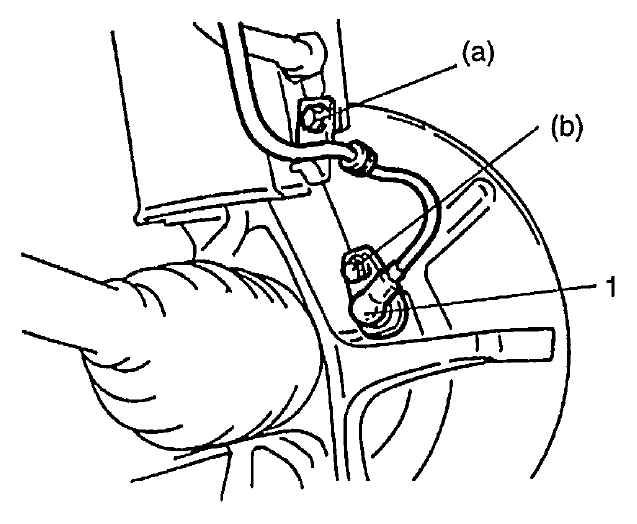

  • При установке датчика скорости переднего колеса (1) не тяните и не перекручивайте чрезмерно соединительные провода.
  • Надежно прикрепите уплотнительное кольцо к внутреннему крылу.

  1. Проверьте, чтобы не было зазора между датчиком и кулаком.

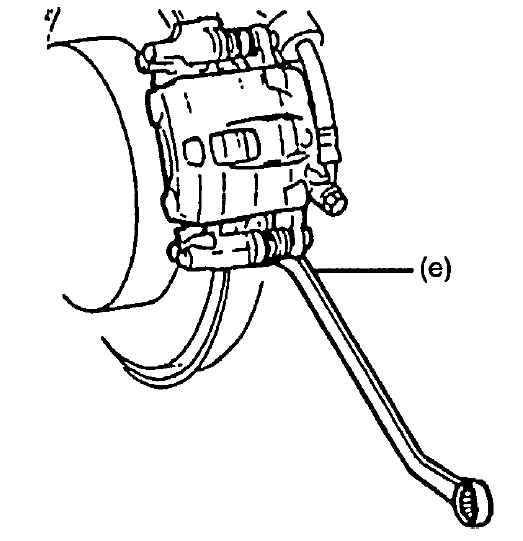

  1. Установите тормозной диск и суппорт дискового тормоза. Момент затяжки: болт суппорта дискового тормоза (e) — 85 Н•м (8.5 кг-м, 61.5 фунтов-фут).
  1. Нанесите герметик и установите фланец привода оси вала или колпак ступицы колеса.

Для полноприводного автомобиля

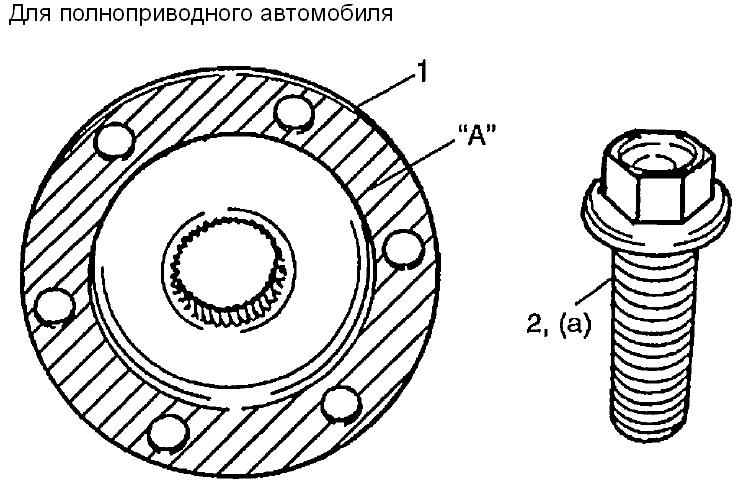

  1. Нанесите герметик на соприкасающуюся поверхность фланца привода оси вала (1), затем установите фланец привода оси вала и затяните фланцевый болт (2) до указанного значения момента затяжки.
  • Момент затяжки:
    • болт фланца привода (a): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут)
    • “A”: герметик 99000-31090

Для автомобиля с приводом на два колеса

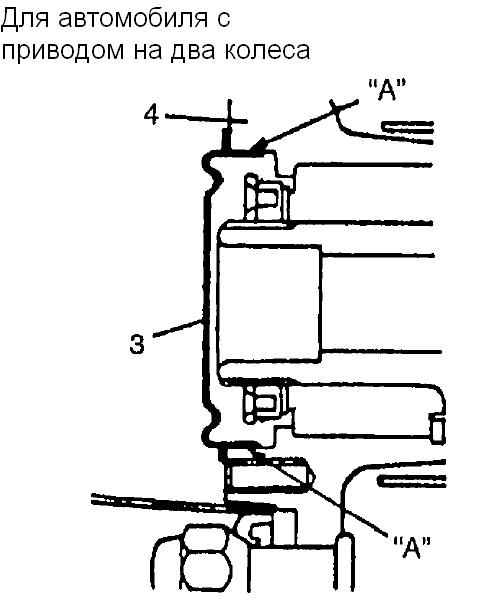

  1. Удалите смазку, старый герметик и грязь с соприкасающихся поверхностей колпака ступицы колеса (3) и ступицы (4), на очищенную поверхность колпака ступицы равномерно нанесите водонепроницаемый герметик «А» и установите колпак на ступицу. “A”: герметик 99000-31090.

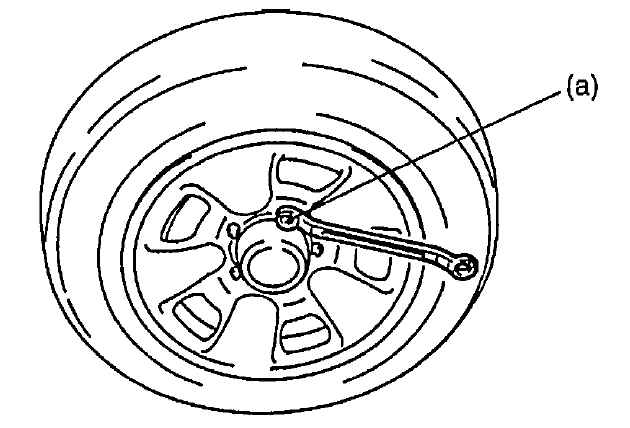

  1. Установите колесо. Момент затяжки: гайка колеса (a): 100 Н•м (10.0 кг-м, 72.5 фунта-фут).
  1. Для автомобилей с системой антиблокировки тормозов ABS, проведите проверочную поездку, как описано в Главе Антиблокировочная тормозная система (ABS), (Таблица диагностики неисправностей ABS).
