10.5. Суппорт тормоза

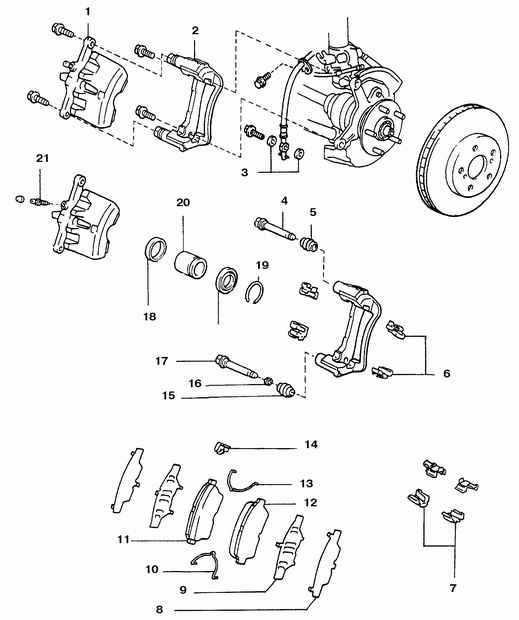

Детали переднего тормоза (для моделей с 4-цилиндровым двигателем)

1. Суппорт
2. Кронштейн суппорта
3. Уплотнитель
4. Палец
5. Резиновый чехол
6. Фиксаторы колодок (для автомобилей с двигателем 5S-FE)
7. Фиксаторы колодок (для автомобилей с двигателем 1MZ-FE)
8. Противошумные пластины
9. Внутренняя противошумная пластина
10, 13. Пружина противошумной пластины
11. Внутренняя колодка
12. Наружная колодка
14. Указатель износа колодки (для автомобилей с двигателем 1MZ-FE)
15. Чехол
16. Сальник
17. Палец
18. Уплотнительное кольцо поршня
19. Ограничительное кольцо поршня
20. Поршень
21. Штуцер для прокачки тормоза

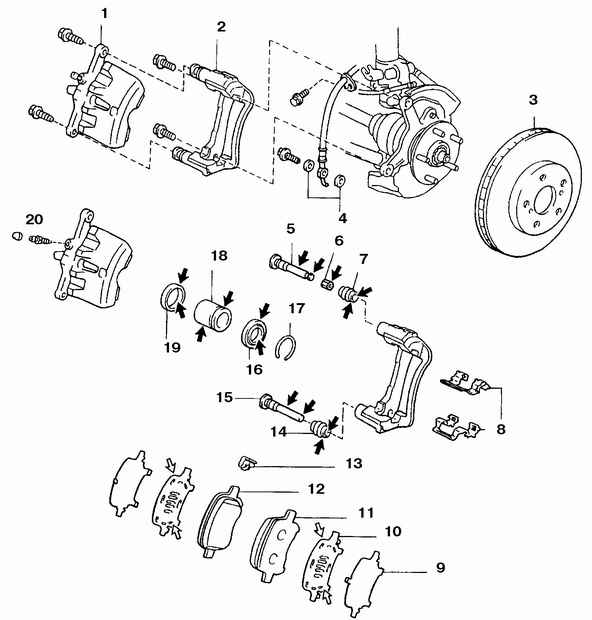

Детали переднего тормоза (для моделей с 6-цилиндровым двигателем)

1. Суппорт
2. Кронштейн суппорта
3. Диск
4. Уплотнитель
5. Палец
6. Сальник
7. Резиновый чехол
8. Фиксаторы колодок
9. Противошумные пластины
10. Пружина противошумной пластины

11. Наружная колодка
12. Внутренняя колодка
13. Указатель износа колодки
14. Чехол
15. Палец
16. Наружный уплотнитель
17. Ограничительное кольцо поршня
18. Поршень
19. Уплотнительное кольцо поршня
20. Штуцер для прокачки тормозов

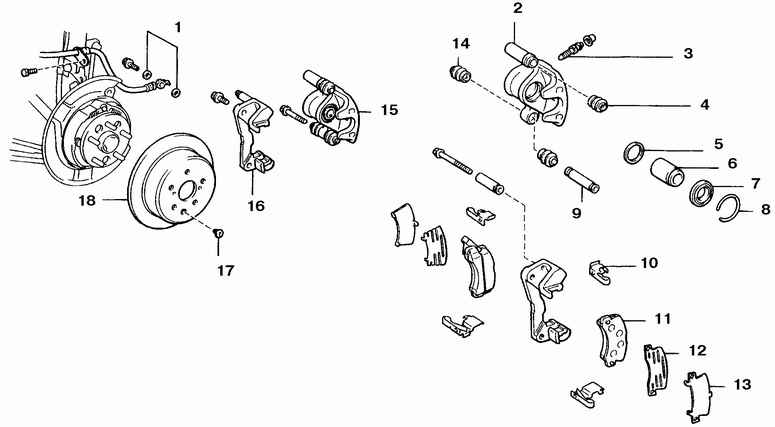

Детали заднего тормоза

1. Уплотнитель
2. Суппорт
3. Штуцер для прокачки тормозов
4. Чехол оси суппорта
5. Наружный уплотнитель поршня
6. Поршень
7. Уплотнительное кольцо поршня
8. Ограничительное кольцо поршня
9. Сальник

10. Фиксатор колодки
11. Колодка
12. Внутренняя противошумная пластина
13. Противошумная пластина
14. Резиновый чехол
15. Суппорт в сборе
16. Кронштейн суппорта
17. Заглушка
18. Диск

Снятие
Предупреждение

Суппорты меняются в паре на одну ось.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль и снимите колеса.
2. Закройте отверстие штуцера шланга тормоза отрезком резинового шланга подходящего диаметра. Отверните болт штуцера и отсоедините шланг тормоза.

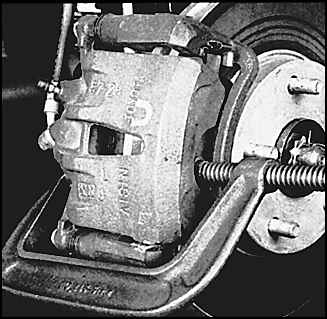

3. Отверните болты крепления и снимите суппорт.
4. При необходимости снимите кронштейн с поворотного кулака или кронштейна задней оси, отвернув болты, указанные стрелками. На рисунке слева – кронштейн переднего суппорта, справа – заднего.

Установка

Установка выполняется в обратном порядке. Затяните все болты с заданным моментом. Удалите воздух из гидропривода тормозов.
