3.3.10.3. Осмотр зубчатого венца и ведущего диска

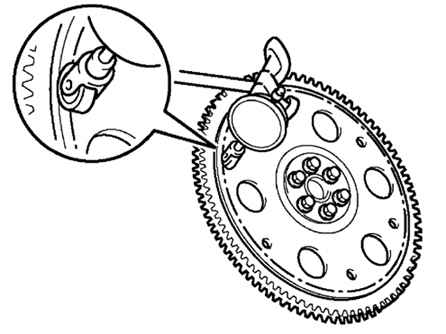

Рис. 3.86. Измерение биения ведущего диска

Установите индикатор часового типа и измерьте биение ведущего диска (рис. 3.86).

Осмотрите зубчатый венец на наличие повреждений.

Максимальное биение: 0,20 мм.

Если биение не укладывается в допуск или зубчатый венец поврежден, замените ведущий диск.
