10.4.2. Разборка и сборка

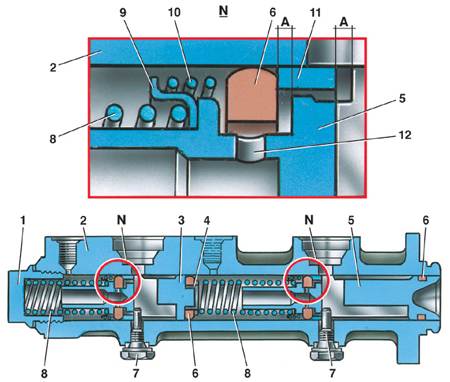

Главный цилиндр гидравлического привода тормозов

1 – пробка;
2 – корпус цилиндра;
3 – поршень привода задних тормозов;
4 – шайба;
5 – поршень привода передних тормозов;
6 – уплотнительное кольцо;
7 – стопорные винты;
8 – возвратные пружины поршней;
9 – тарелка пружины;
10 – прижимная пружина уплотнительного кольца;
11 – распорное кольцо;
12 – впускное отверстие;
А - компенсационное отверстие (зазоры между уплотнительным кольцом 6, распорным кольцом 11 и поршнем 5)

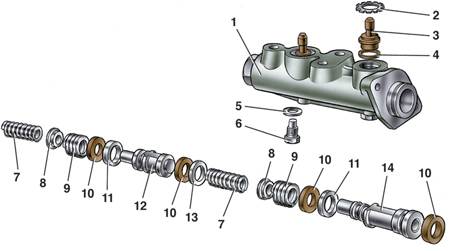

Детали главного цилиндра привода тормозов

1 – корпус цилиндра;
2 – стопорная шайба;
3 – штуцер;
4 – уплотнительная прокладка;
5 – уплотнительная шайба;
6 – стопорный винт поршня;
7 – возвратные пружины поршней;
8 – чашка;
9 - прижимная пружина уплотнительного кольца;
10 – уплотнительное кольцо;
11 – распорное кольцо;
12 – поршень привода задних тормозов;
13 – шайба;
14 – поршень привода передних тормозов

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вывернув стопорные винты 7 (см. рис. Главный цилиндр гидравлического привода тормозов), выньте все детали в порядке, указанном на рис. Детали главного цилиндра привода тормозов.
2. Сборку цилиндра проводите в последовательности, обратной разборке.
3. При этом детали смазывайте тормозной жидкостью. При сборке используйте приспособление 67.7853.9543.
