3.11.10. Пружины

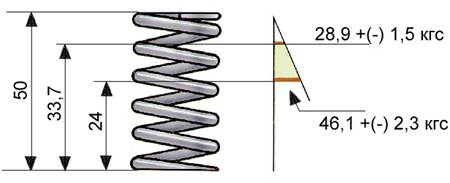

Основные данные для проверки наружной пружины клапана

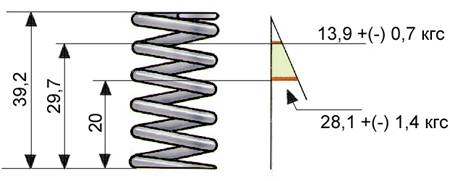

Основные данные для проверки внутренней пружины клапана

Схема проверки пружины рычага

А – размер в свободном состоянии;

В – размер под нагрузкой

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Убедитесь, нет ли на пружинах трещин и не снизилась ли упругость пружин, для чего проверьте деформацию пружин под нагрузкой (рис. Основные данные для проверки наружной пружины клапана, рис. Основные данные для проверки внутренней пружины клапана, рис. Схема проверки пружины рычага).

2. Для пружин рычагов (см. рис. Схема проверки пружины рычага) размер А (пружина в свободном состоянии) должен быть 35 мм, а размер В под нагрузкой 51–73,5 Н (5,2–7,5 кгс) – 43 мм.
