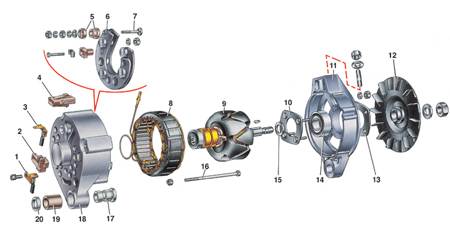

6.2.3. Ремонт генератораДетали генератора
|
1 – «отрицательная» щетка;
2 – щеткодержатель;
3 – «положительная» щетка;
4 – колодка штекера нулевого провода;
5 – изолирующие втулки контактного болта;
6 – выпрямительный блок;
7 – контактный болт;
8 – статор;
9 – ротор;
10 – внутренняя шайба крепления подшипника;
|
11 – крышка со стороны привода;
12 – вентилятор в сборе со шкивом;
13 – наружная шайба крепления подшипника;
14 – передний подшипник ротора;
15 – дистанционное кольцо;
16 – стяжной болт;
17 – поджимная втулка;
18 – крышка со стороны контактных колец;
19 – буферная втулка;
20 – втулка |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Очистите и продуйте генератор сжатым воздухом.
Отверните винт и снимите щеткодержатель 2 со щетками. |
| 2. Снимите шкив генератора с помощью приспособления
67.7823.9504. Для этого застопорьте шкив захватом, входящим в комплект
приспособления, отверните гайку крепления шкива и съемником спрессуйте
шкив. Снимите шпонку и коническую шайбу шкива. В комплект приспособления
67.7823.9504 входит обычный съемник и захват. Последний состоит из
двух стальных полуколец, которые вкладываются в ручей шкива. Полукольца
имеют такое же сечение, как и ремень привода генератора. С одной стороны
они соединены шарнирно, а с другой – снабжены рычагами, которые сжимаются
рукой при отворачивании гайки и снятии шкива. |
| 3. Отверните гайки четырех стяжных болтов
16 и отсоедините заднюю крышку 18 со статором 8 и выпрямительным блоком
6 от передней крышки 11 с ротором 9. |
| 4. Выньте ротор с дистанционным кольцом из подшипника
передней крышки. |
| 5. Отверните гайки винтов, соединяющих наконечники
вентилей с выводами обмотки статора, выньте из колодки 4 штекер центрального
вывода обмотки статора и отсоедините статор от задней крышки. |
6. Отверните гайку контактного болта 7 и извлеките
из крышки выпрямительный
блок 6. |
|
|
|
